Рисунок – Инструкция по эксплуатации Dell PowerEdge 1750
Страница 10
Рисунок

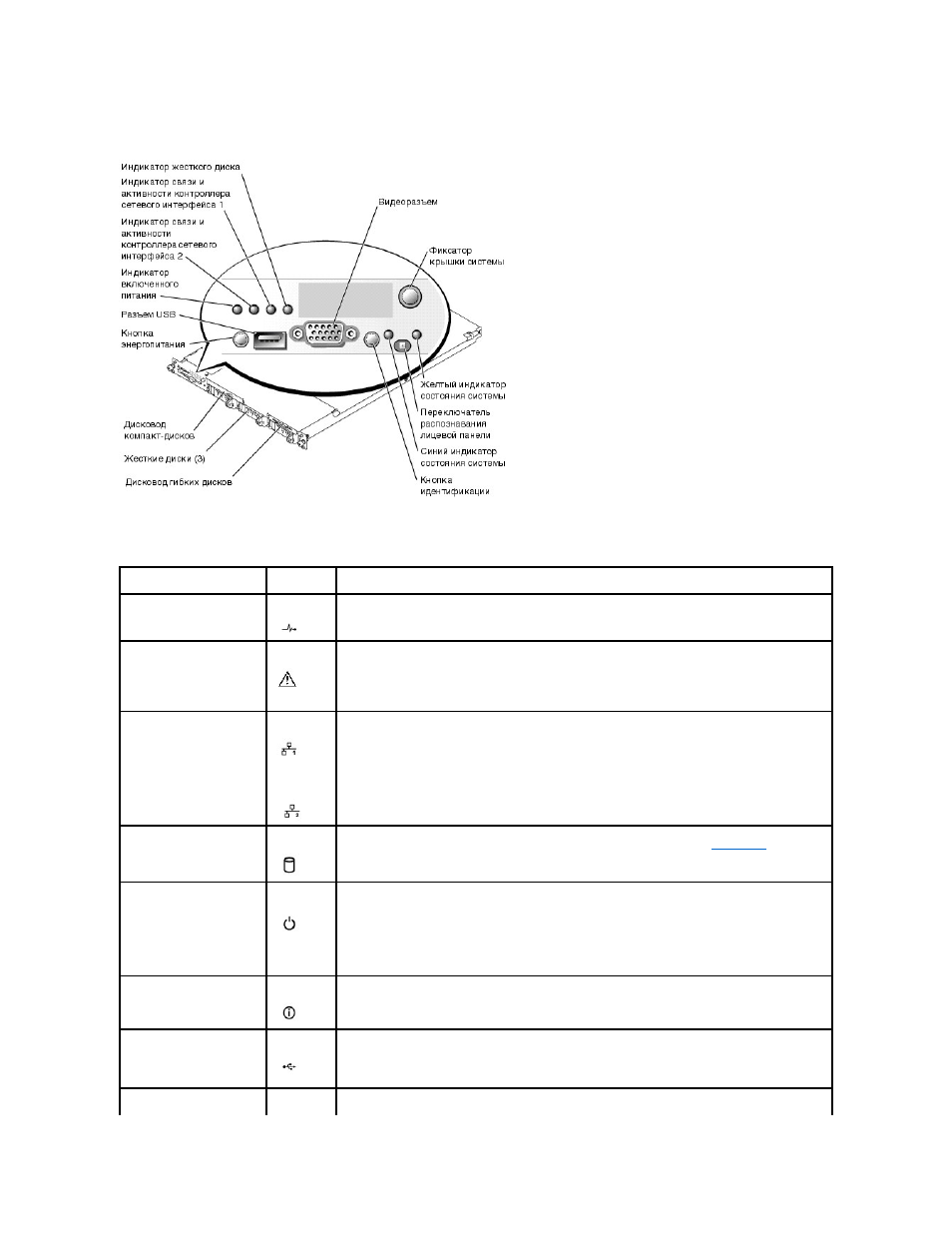

1-2. Элементы и индикаторы передней панели
Taблица 1-2. Светодиодные индикаторы, кнопки и разъемы на передней панели
Индикатор
, кнопка или
разъем
Пиктограмма
Описание
Синий индикатор состояния
системы
Синий индикатор состояния системы горит во время нормальной работы
. Мигание синего индикатора
состояния системы при идентификации может быть вызвано как программным обеспечением для
управления системой
, так и нажатием кнопок идентификации, расположенных на передней и задней
панелях
.
Желтый индикатор состояния
системы
Желтый индикатор состояния системы начинает мигать
, когда в системе возникает та или иная
проблема
, связанная с блоками питания, вентиляторами, температурой или жесткими дисками.
ПРИМЕЧ АНИЕ
:
Если система подключена к источнику переменного тока и обнаружена ошибка
,
желтый индикатор состояния системы начинает мигать независимо от того
, включено ли питание
системы
.
Индикаторы связи и
активности контроллеров
сетевого интерфейса
1 и 2
Индикаторы связи и активности двух встроенных контроллеров сетевых интерфейсов мигают
, когда
происходит обращение к контроллерам
.
Индикатор жесткого диска
Зеленый индикатор активности жесткого диска мигает
, когда происходит обращение к жестким
дискам
. Более подробную информацию об индикаторах жестких дисков см. на
Индикатор включенного
питания
, кнопка
энергопитания
Когда система включена
, зеленый индикатор включенного питания загорается.
Кнопка энергопитания контролирует подачу в систему постоянного тока
.
ПРИМЕЧ АНИЕ
:
Если система работает под управлением
ACPI-совместимой операционной системы и
отключается с помощью кнопки энергопитания
, перед отключением питания система выполнит
надлежащую процедуру завершения работы
. Если ACPI-совместимая операционная система не
используется
, питание отключается сразу же после нажатия кнопки энергопитания.
Кнопка идентификации
Кнопки идентификации системы на передней и задней панелях используются для поиска конкретной
системы в стойке
. При нажатии на одну из этих кнопок синие индикаторы состояния системы на
передней и задней панелях начнут мигать и будут мигать до повторного нажатия на одну из этих
кнопок
.
Разъем
USB
Служит для подключения к системе устройства
, совместимого с интерфейсом USB 1.1.
Видеоразъем
Служит для подключения монитора к системе
.
