Подключение внешних устройств
Подключая к системе внешние устройства
, соблюдайте следующие рекомендации:
l
Для правильной работы большинства устройств необходимо подключить их к определенному разъему и установить соответствующие драйверы
.
Драйверы устройств обычно поставляются с операционной системой или с самим устройством
. Ознакомьтесь с инструкциями по установке и
настройке конфигурации в документации
, прилагаемой к устройству.
l
Подключение внешних устройств допускается только при выключенной системе
. Затем, прежде чем включить систему, включите внешние
устройства
(если только в документации по устройству не предписывается иное).

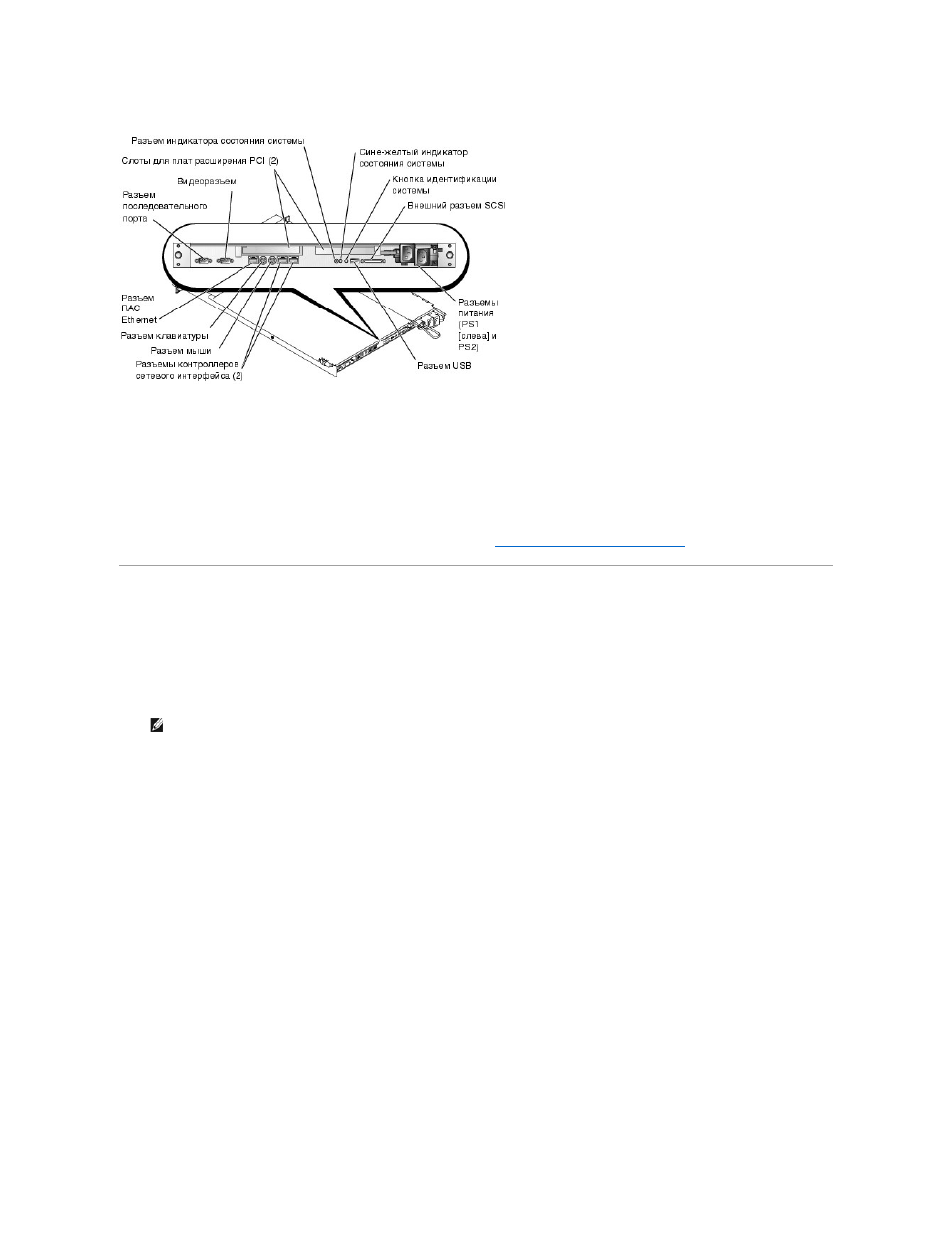

Более подробную информацию о разъемах см
. в Руководстве по установке и поиску и устранению неисправностей. Информацию о включении,
отключении и конфигурировании разъемов и портов ввода
/вывода см. в главе «
Работа с программой настройки системы
»
.
Характеристики системы
l
Один или два микропроцессора
Intel Xeon с внутренней тактовой частотой не менее 2,0 ГГц, кэш-памятью второго уровня объемом не менее
512 КБ и фронтальной шиной с тактовой частотой 533 МГц.
l
Поддержка
SMP (Symmetric MultiProcessing [симметричной многопроцессорной обработки]), реализованная в системах с двумя
микропроцессорами
Intel Xeon. SMP значительно повышает производительность системы, разделяя вычислительные операции между двумя
независимыми микропроцессорами
. Ч тобы воспользоваться преимуществами этой функции, необходима операционная система,
поддерживающая многопроцессорную обработку
.
l
Модули регистровой памяти
P C-266 DDR SDRAM объемом не менее 256 МБ с возможностью расширения до 8 ГБ путем установки модулей памяти с
двукратным чередованием объемом
128 МБ, 256 МБ, 512 МБ, 1 ГБ или 2 ГБ в четыре гнезда для модулей памяти на системной плате.
l
Поддержка до трех однодюймовых внутренних жестких дисков
SCSI U320 (с возможностью горячей замены при использовании необязательной
платы
ROMB).
l
Один дисковод гибких дисков
(1,44 МБ, 3,5 дюйма).
l
Дисковод компакт
-дисков или привод DVD с интерфейсом IDE.
l
До двух блоков питания с возможностью горячей замены мощностью
320 Вт в конфигурации с резервированием 1 + 1.
l
Семь вентиляторов охлаждения системы с возможностью горячей замены
.
На системной плате имеются
:
l
Одна из следующих конфигураций слотов для плат расширения
PCI. Слоты для плат расширения позволяют устанавливать платы расширения
полной высоты и половинной длины
.
¡
Две соединенные надстроечные платы
, в каждой из которых имеется 64-разрядный разъем расширения PCI-X с питанием 3,3 В и тактовой
частотой
133 МГц.
или
¡
Две соединенные надстроечные платы
: одна с 64-разрядным разъемом расширения PCI-X с питанием 3,3 В и тактовой частотой 133 МГц,
другая —
с 64-разрядным разъемом расширения PCI с питанием 5 В и тактовой частотой 33 МГц.
l
Встроенная
VGA-совместимая видеоподсистема с видеоконтроллером ATI RAGE XL. Имеет 8 МБ видеопамяти SDRAM (без возможности
модернизации
). Максимальное разрешение — 1024 x 768 при 256 цветах; возможно отображение 16,7 млн. цветов в режиме true-color при
следующих разрешениях
: 640 x 480, 800 x 600 и 1024 x 768.
l
Встроенный двухканальный хост
-адаптер SCSI U320. Внутренний канал поддерживает до трех жестких дисков SCSI на объединительной плате
ПРИМЕЧ АНИЕ
:
Если вы решите модернизировать систему и установить второй микропроцессор
, комплект для модернизации следует
заказывать в корпорации
Dell. Не все версии микропроцессоров Intel Xeon корректно работают в качестве дополнительных
микропроцессоров
. В комплект для модернизации Dell входит микропроцессор подходящей версии, а также инструкции по проведению
модернизации
. Оба микропроцессора должны иметь одинаковую тактовую частоту и одинаковый объем кэш-памяти.
