Кодовые сигналы индикаторов жестких дисков
SCSI
Если активизирована необязательная плата
ROMB (RAID On the MotherBoard [RAID на материнской плате]), два индикатора на каждых салазках
жестких дисков предоставляют информацию о состоянии жестких дисков
SCSI. См.
и
. Показания индикатора включенного
питания
/сбоя жесткого диска контролируются встроенным микропрограммным обеспечением объединительной платы SCSI.

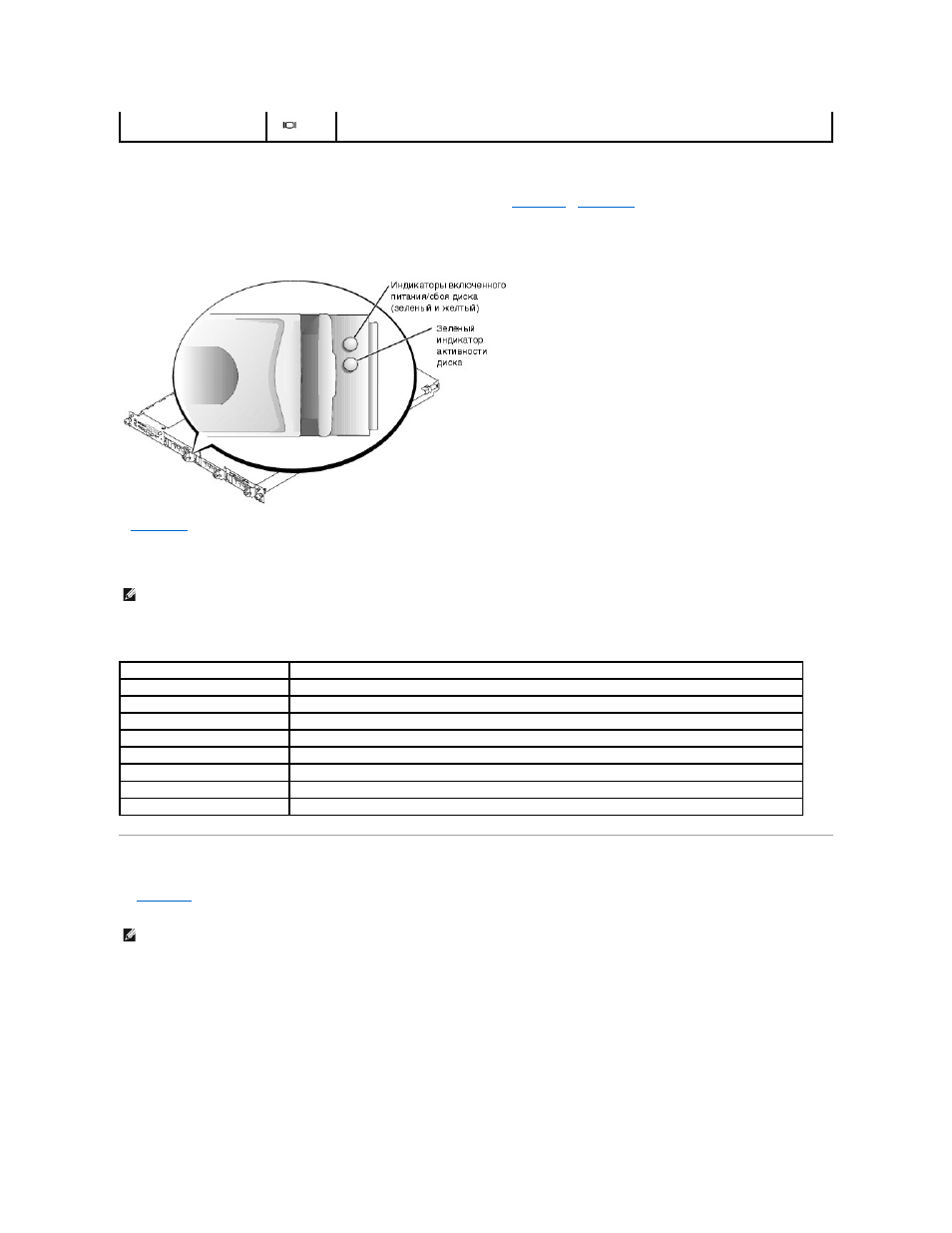

Рисунок
1-3. Индикаторы жестких дисков SCSI
В
перечислены показания индикаторов дисков. Каждое показание соответствует тому или иному связанному с диском событию,
произошедшему в системе
. Например, при сбое жесткого диска будет выдаваться показание «сбой диска». После того, как диск будет выбран для
удаления
, будет отображено показание «диск готовится к удалению», а затем — «диск готов к установке или удалению». После установки диска,
предназначенного в качестве замены
, появится показание «диск готовится к работе», а затем — «диск работает».
Taблица 1-3. Показания индикаторов жесткого диска
Элементы и индикаторы задней панели
показаны элементы управления, индикаторы и разъемы, расположенные на задней панели системы.
Рисунок
1-4. Элементы и индикаторы задней панели
ПРИМЕЧ АНИЕ
:
Если необязательная плата
ROMB не установлена, появляется только показание индикатора «диск работает». Во время
обращения системы к жесткому диску индикатор активности диска тоже будет мигать
.
Состояние
Показания индикатора
Идентификация диска
Зеленый индикатор включенного питания
/сбоя мигает четыре раза в секунду.
Диск готовится к снятию
Зеленый индикатор включенного питания
/сбоя мигает два раза в секунду.
Диск готов к установке или снятию
Ни один индикатор диска не горит.
Диск готовится к работе
Зеленый индикатор включенного питания
/сбоя горит.
Предполагается сбой диска
Индикатор включенного питания
/сбоя медленно мигает, чередуя зеленый свет, желтый свет и выключение.
Сбой диска
Зеленый индикатор включенного питания
/сбоя мигает четыре раза в секунду.
Восстановление диска
Зеленый индикатор включенного питания
/сбоя медленно мигает.
Диск работает
Зеленый индикатор включенного питания
/сбоя светится.
ПРИМЕЧ АНИЕ
:
Если система оборудована только одним блоком питания
, подключите кабель питания к разъему PS1. См. рис. 1-4.
