support.dell.com Порты и разъемы ввода/вывода Б-9
Разъем мыши
При переконфигурировании оборудования может потребоваться информация о
номерах контактов и сигналах разъема мыши. На рис. Б-5 показаны номера
контактов разъема мыши, а в табл. Б-4 - назначения контактов и
интерфейсные сигналы разъема мыши.

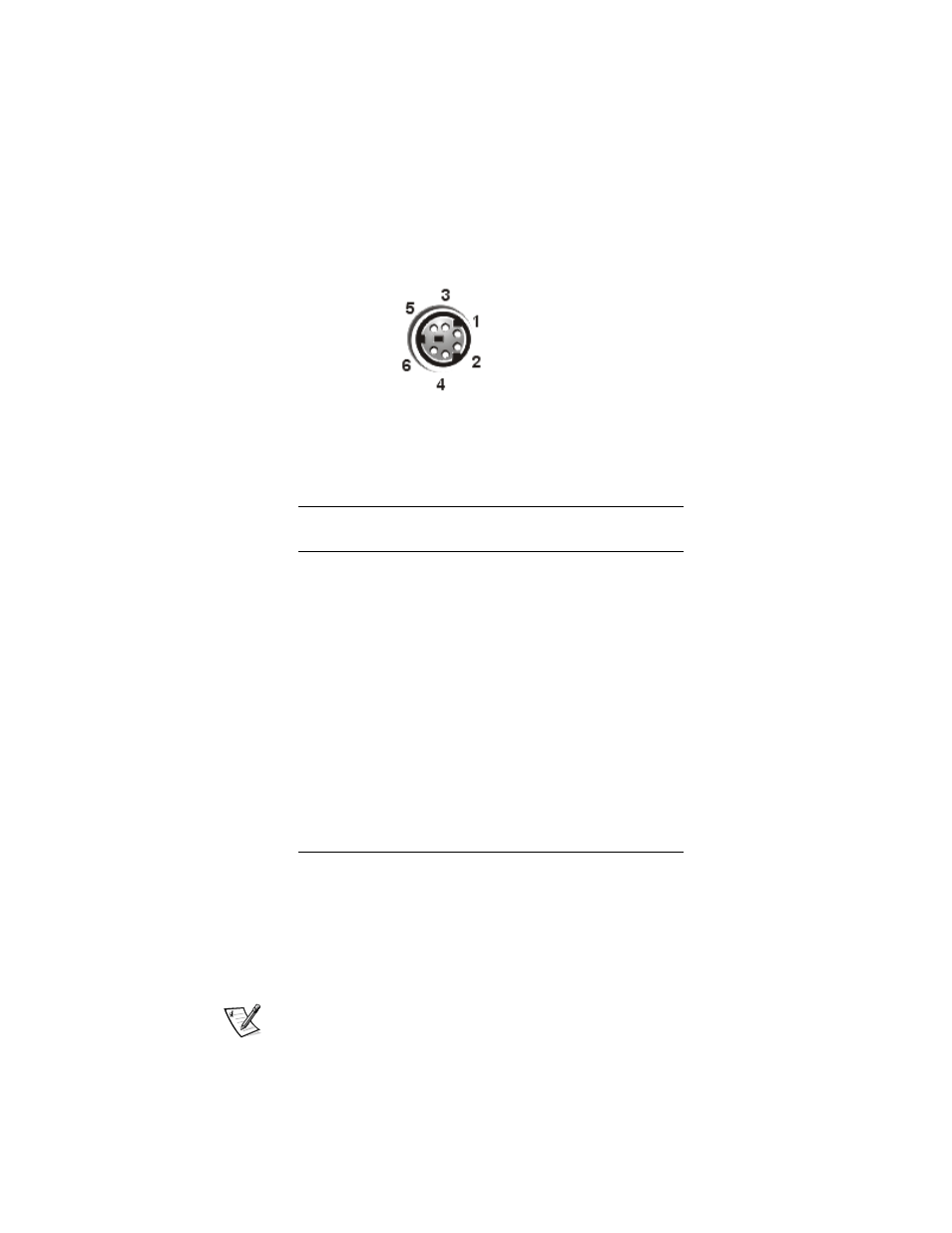

Рисунок Б-5. Номера контактов разъема мыши
Разъем видео
Для подключения VGA-совместимого монитора на задней панели компьютера
имеется 15-контактный миниатюрный разъем высокой плотности типа D-sub.
Видеосхема на системной плате обеспечивает синхронизацию сигналов,
управляющих красной, зеленой и синей электронными пушками в мониторе.
ПРИМЕЧАНИЕ: При установке видеоплаты встроенная видеоподсистема на
системной плате автоматически отключается.
Таблица Б-4. Назначения контактов разъема мыши
Контакт Сигнал Вход/
выход Описание
1 MFDATA Вход/
выход Данные мыши
2 NC - Нет соединения
3 GND- "Подвешенная"
земля
4 FVcc - Напряжение
питания с
предохранителем
5 MFCLK Вход/
выход Синхронизация
мыши
6 NC - Нет соединения
Экран - - Заземление на
массу
