Б-8 Руководство пользователя системы Dell PowerEdge 4400
Разъемы клавиатуры и мыши
В системе используются клавиатура типа Personal System/2 (PS/2) и PS/2-
совместимая мышь. Кабели от обоих устройств подключаются к 6-контактным
миниатюрным разъемам типа DIN Deutsche Industrie Norm (промышленный
стандарт Германии) на задней панели компьютера.
Драйвер мыши может предоставлять мыши приоритет на обслуживание
микропроцессором, выдавая запрос IRQ12 при перемещении мыши. Кроме
того, драйвер передает данные мыши в прикладную программу, управляемую
мышью.
Разъем клавиатуры
При переконфигурировании оборудования может потребоваться информация о
номерах контактов и сигналах разъема клавиатуры. На рис. Б-4 показаны
номера контактов разъема клавиатуры, а в табл. Б-3 - назначения контактов и
интерфейсные сигналы разъема клавиатуры.

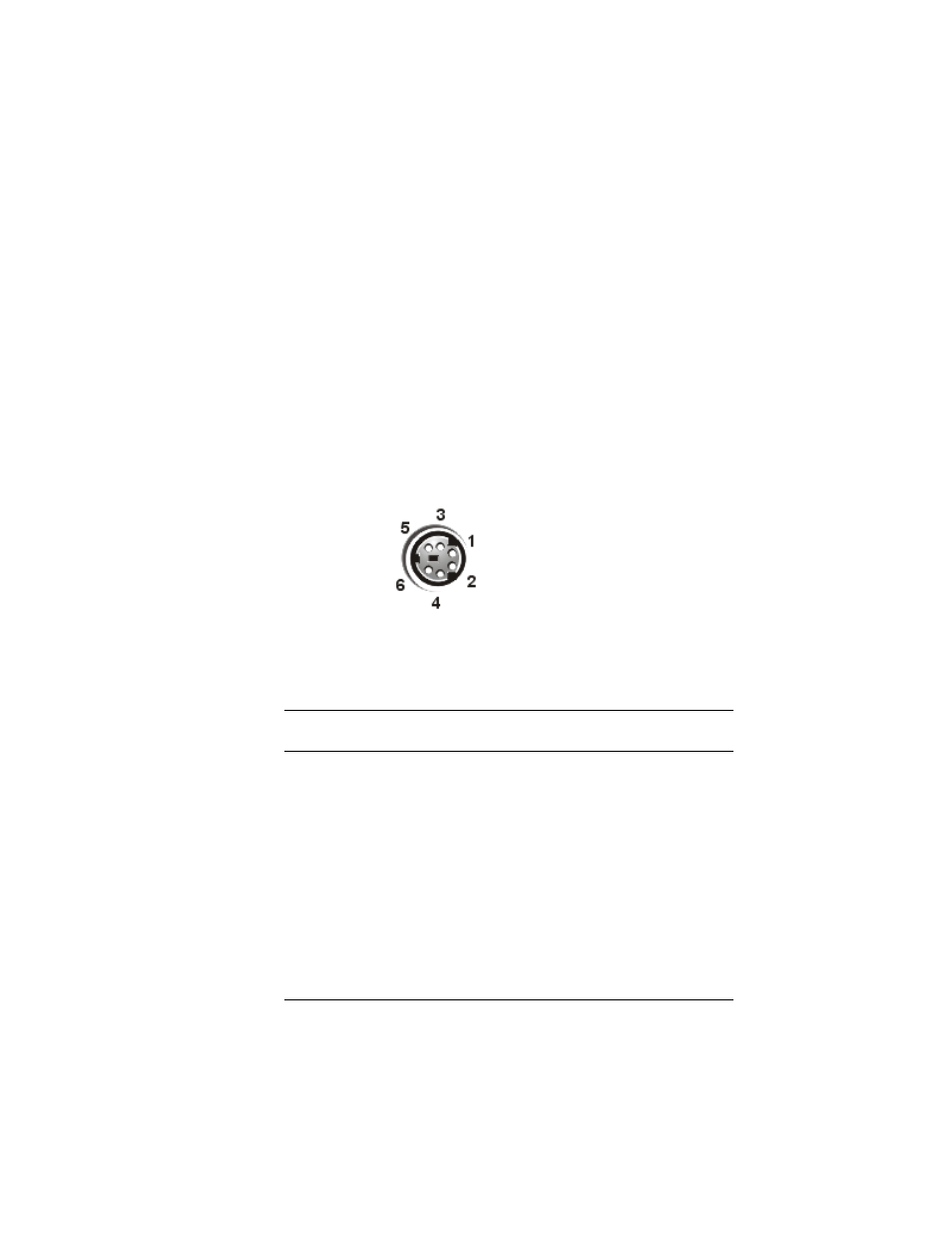

Рисунок Б-4. Номера контактов разъема клавиатуры
Таблица Б-3. Назначения контактов разъема клавиатуры
Контакт Сигнал Вход/
выход Описание
1 KBDATA Вход/
выход Данные клавиатуры
2 NC - Нет соединения
3 GND- "Подвешенная" земля
4 FVcc - Напряжение питания с
предохранителем
5 KBCLK Вход/
выход Синхронизация клавиатуры
6 NC - Нет соединения
Экран - - Заземление на массу
