Упор для рук в сборе
Руководство по обслуживанию компьютера Dell™ XPS™ L511z
Установка упора для рук в сборе
Снятие упора для рук в сборе
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Снимите нижнюю крышку
(см. раздел
Снятие нижней крышки
).
3.
Выньте аккумулятор
(см. раздел
Извлечение аккумулятора
).
4.
Выполните инструкции
, описанные в
Шаг
5
-
Шаг
16
в разделе
Извлечение системной платы
.
5.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
6.
Извлеките динамики
(см. раздел
Извлечение динамиков
).
7.
Извлеките плату кнопки питания
(см. раздел
Извлечение платы кнопки питания
).
8.
Извлеките разъем адаптера переменного тока
(см. раздел
Снятие разъема адаптера переменного тока
).
9.
Извлеките звуковую плату
(см. раздел
Извлечение звуковой платы
).
10.
Извлеките плату индикатора состояния аккумулятора
(см. раздел
Снятие платы индикатора состояния аккумулятора
).
11.
Выверните шесть винтов
, которыми упор для рук в сборе крепится к дисплею в сборе.
12.
Запомните
, как уложены кабель камеры, кабель дисплея и антенные кабели мини-платы, и извлеките кабели из направляющих желобков.
13.
Приподнимите упор для рук в сборе и снимите с дисплея в сборе
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
начальной странице раздела
, посвященного соответствию нормативным требованиям: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Для предотвращения электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

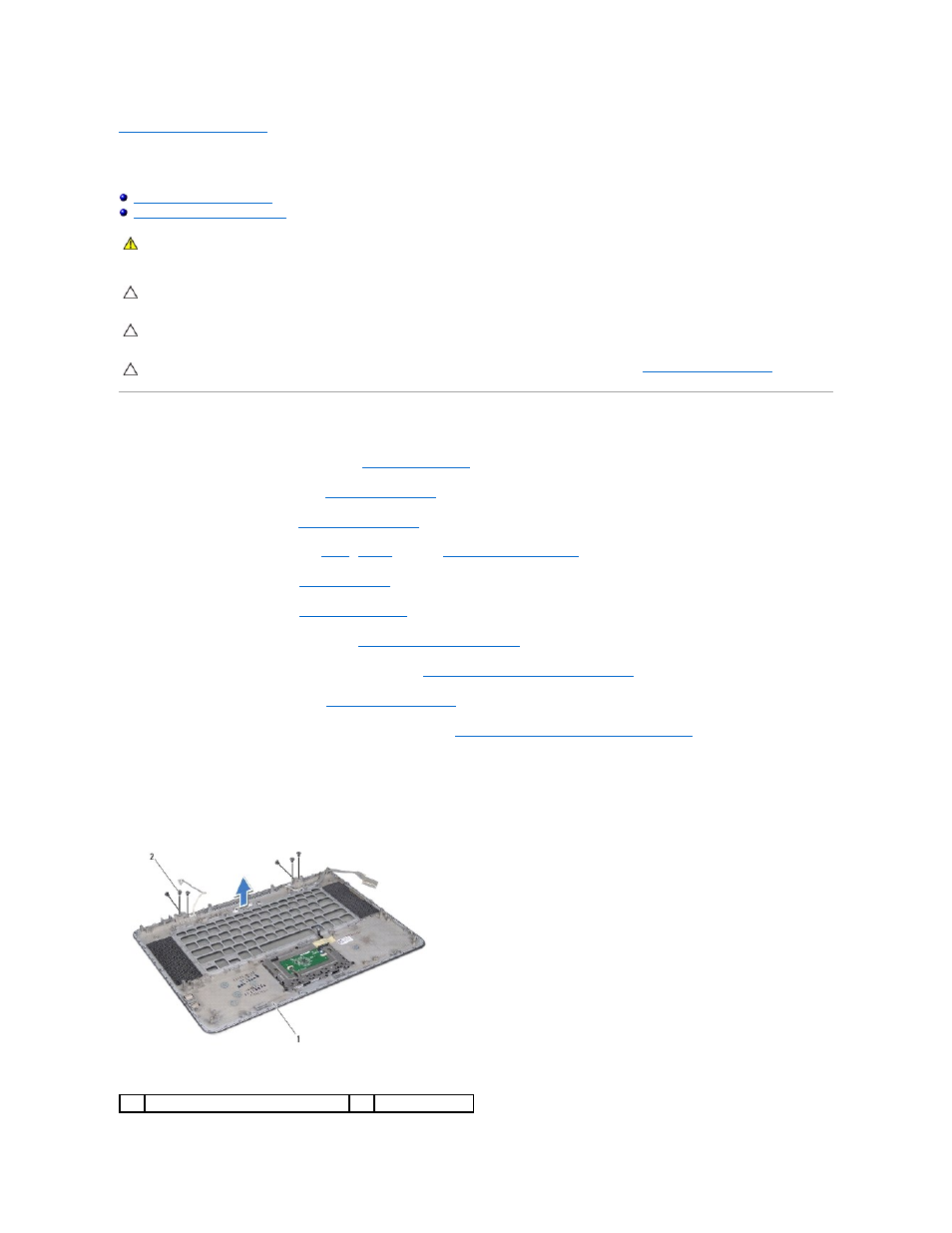

1
упор для рук в сборе
2
винты
(6)
