Плата индикатора состояния аккумулятора
Руководство по обслуживанию компьютера Dell™ XPS™ L511z
Снятие платы индикатора состояния аккумулятора
Установка платы индикатора состояния аккумулятора
Снятие платы индикатора состояния аккумулятора
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Снимите нижнюю крышку (см. раздел Снятие нижней крышки ).
3. Выньте аккумулятор (см. раздел Извлечение аккумулятора ).
4. Выньте жесткий диск (см. раздел Извлечение жесткого диска ).
5. Выверните винт , которым плата индикатора состояния аккумулятора крепится к упору для рук в сборе.
6. Не прикладывая чрезмерных усилий , осторожно приподнимите плату индикатора состояния аккумулятора.
7. Приподнимите защелку разъема и отсоедините кабель платы индикатора состояния аккумулятора от разъема на этой плате .
Установка платы индикатора состояния аккумулятора
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
начальной странице раздела , посвященного соответствию нормативным требованиям: www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Для предотвращения электростатического разряда следует заземлиться , надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности (например, к какому-либо разъему на компьютере).
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . На повреждения, причиной которых стало
обслуживание без разрешения компании Dell, гарантия не распространяется.
ВНИМАНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Извлечение аккумулятора ) перед
началом работы с внутренними компонентами компьютера .

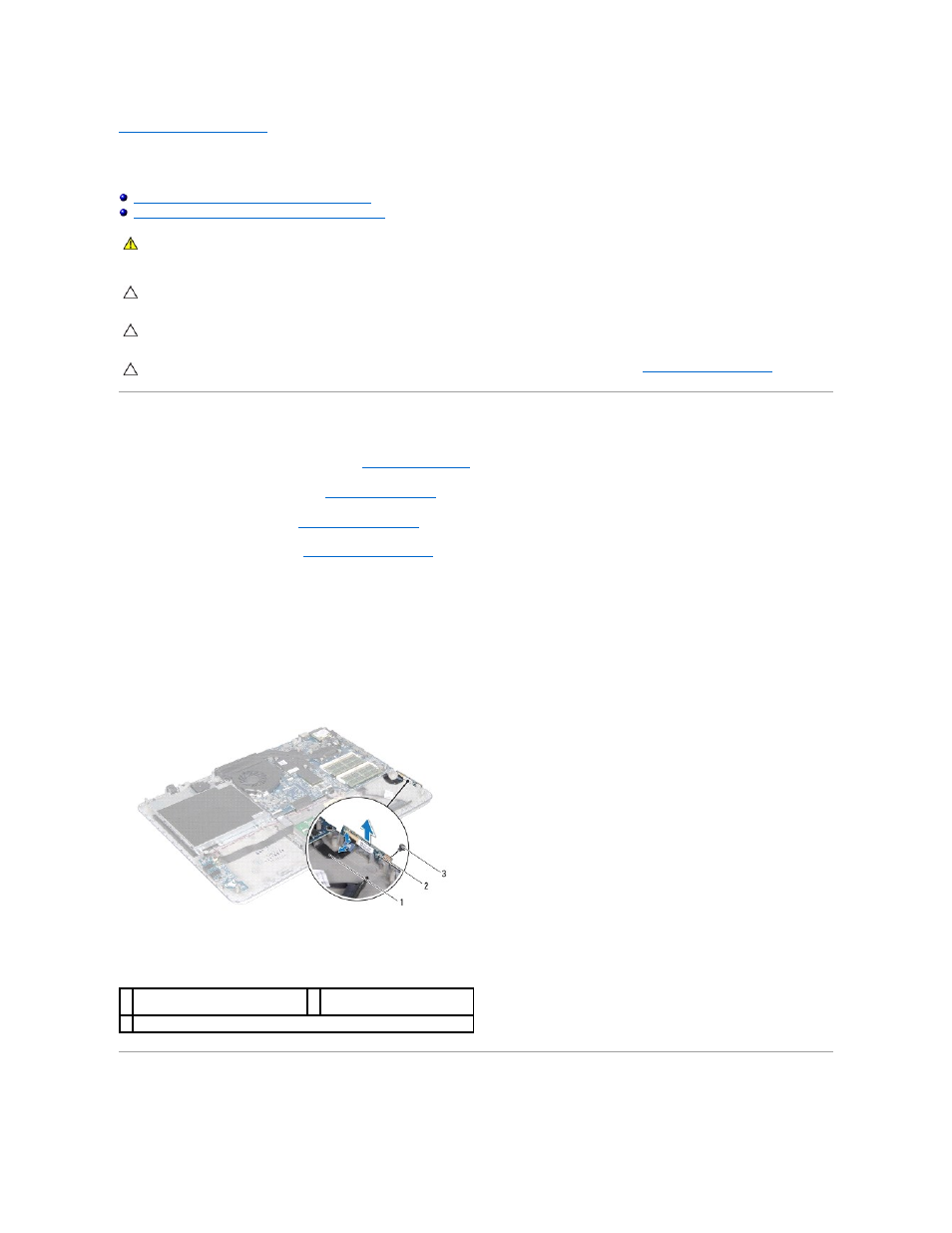

1 кабель платы индикатора
состояния аккумулятора
2 плата индикатора состояния
аккумулятора
3 винт
