Установка дисплея в сборе
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Установите упор для рук в сборе на дисплей в сборе и проложите кабель дисплея , кабель камеры и антенные кабели мини-платы по
направляющим желобкам .
3. Вверните обратно шесть винтов , которыми дисплей в сборе крепится к упору для рук в сборе.
4. Выполните инструкции , описанные в Шаг 2 - Шаг 12 в разделе Установка системной платы .
5. Установите на место аккумулятор (см. раздел Установка аккумулятора ).
6. Установите на место нижнюю крышку (см. раздел Установка нижней крышки ).
Лицевая панель дисплея
Снятие лицевой панели дисплея
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).

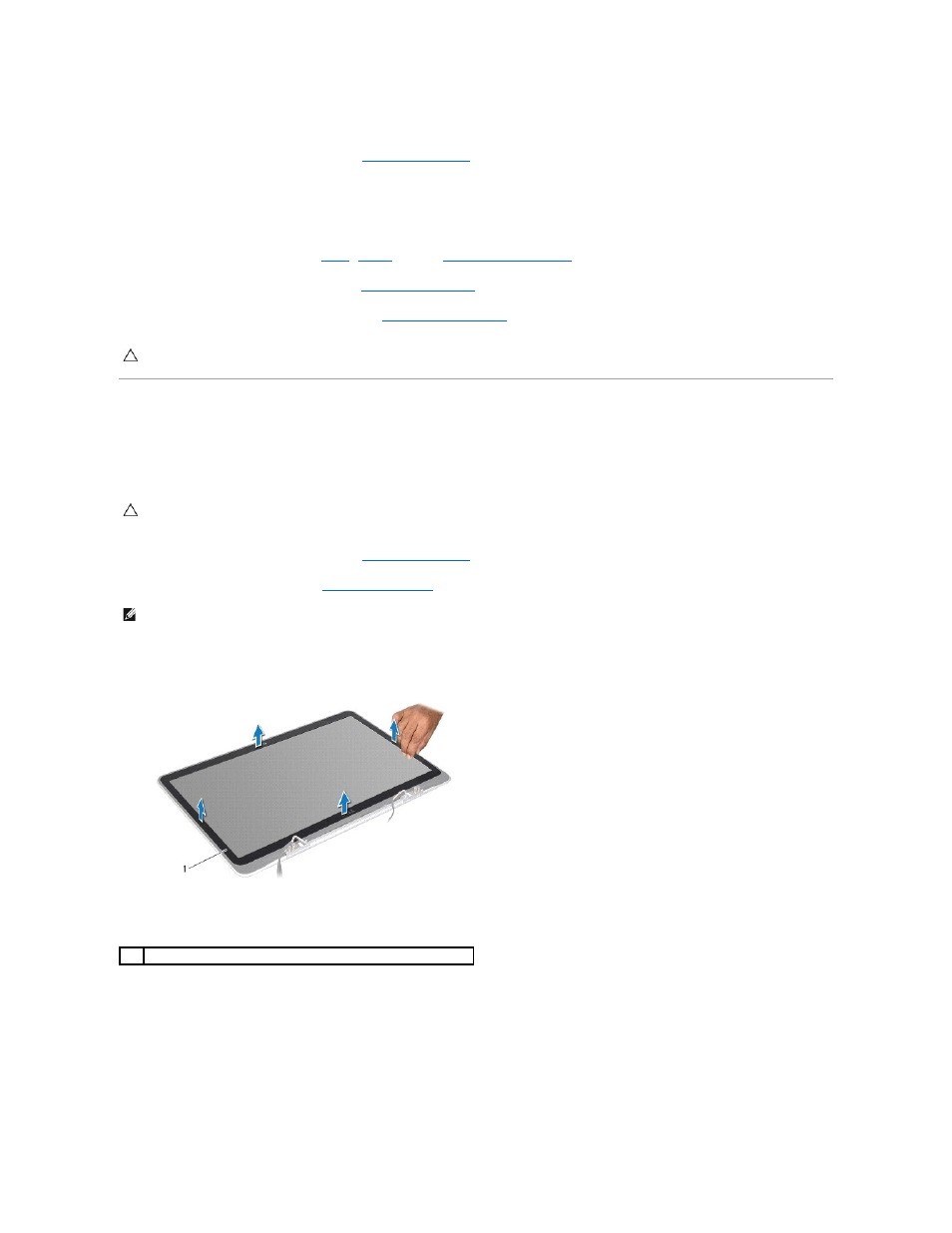

3. Подушечками пальцев осторожно отделите окантовку от лицевой панели дисплея .
4. Выверните четыре винта , которыми лицевая панель дисплея крепится к задней крышке дисплея.
5. Снимите лицевую панель дисплея с дисплея в сборе .
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
ВНИМАНИЕ . Лицевая панель дисплея является крайне хрупкой . Соблюдайте осторожность при снятии лицевой панели во избежание ее
повреждения .
ПРИМЕЧАНИЕ . Не разрешается повторное использование окантовки лицевой панели дисплея . В случае замены панели дисплея или лицевой
панели дисплея используйте окантовку лицевой панели дисплея , входящую в состав комплекта.
1 окантовка лицевой панели дисплея
