Звуковая плата
Руководство по обслуживанию компьютера Dell™ XPS™ L511z
Извлечение звуковой платы
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Снимите нижнюю крышку
(см. раздел
Снятие нижней крышки
).
3.
Выньте аккумулятор
(см. раздел
Извлечение аккумулятора
).
4.
Приподнимите защелку разъема и отсоедините кабель звуковой платы от соответствующего разъема на системной плате
.
5.
Отсоедините кабель динамика от соответствующего разъема на звуковой плате
.
6.
Выверните два винта
, которыми звуковая плата крепится к упору для рук в сборе.
7.
Приподнимите звуковую плату и выньте из компьютера
.
Установка звуковой платы
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
начальной странице раздела
, посвященного соответствию нормативным требованиям: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Для предотвращения электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

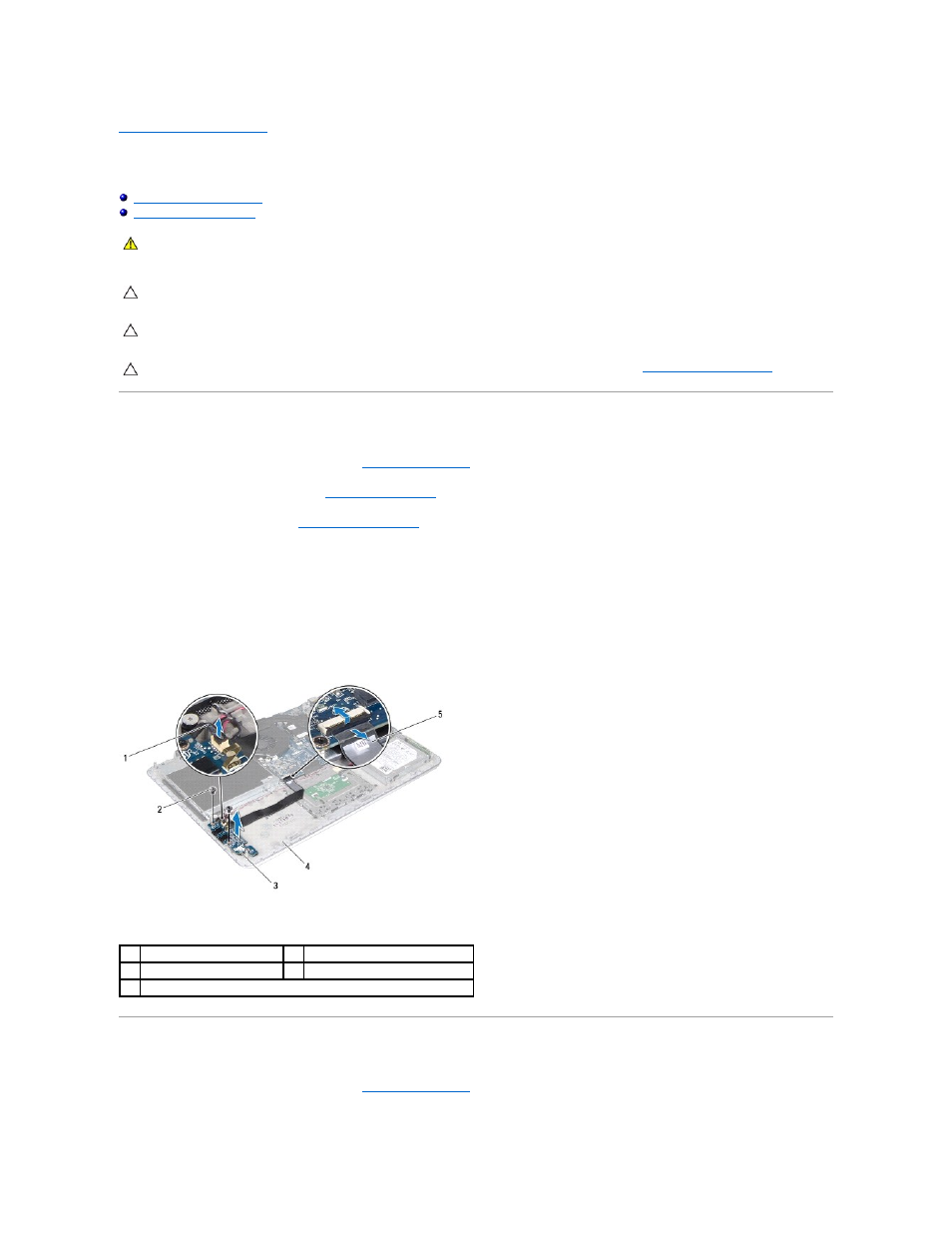

1
кабель динамика
2
винты
(2)
3
звуковая плата
4
упор для рук в сборе
5
кабель звуковой платы
