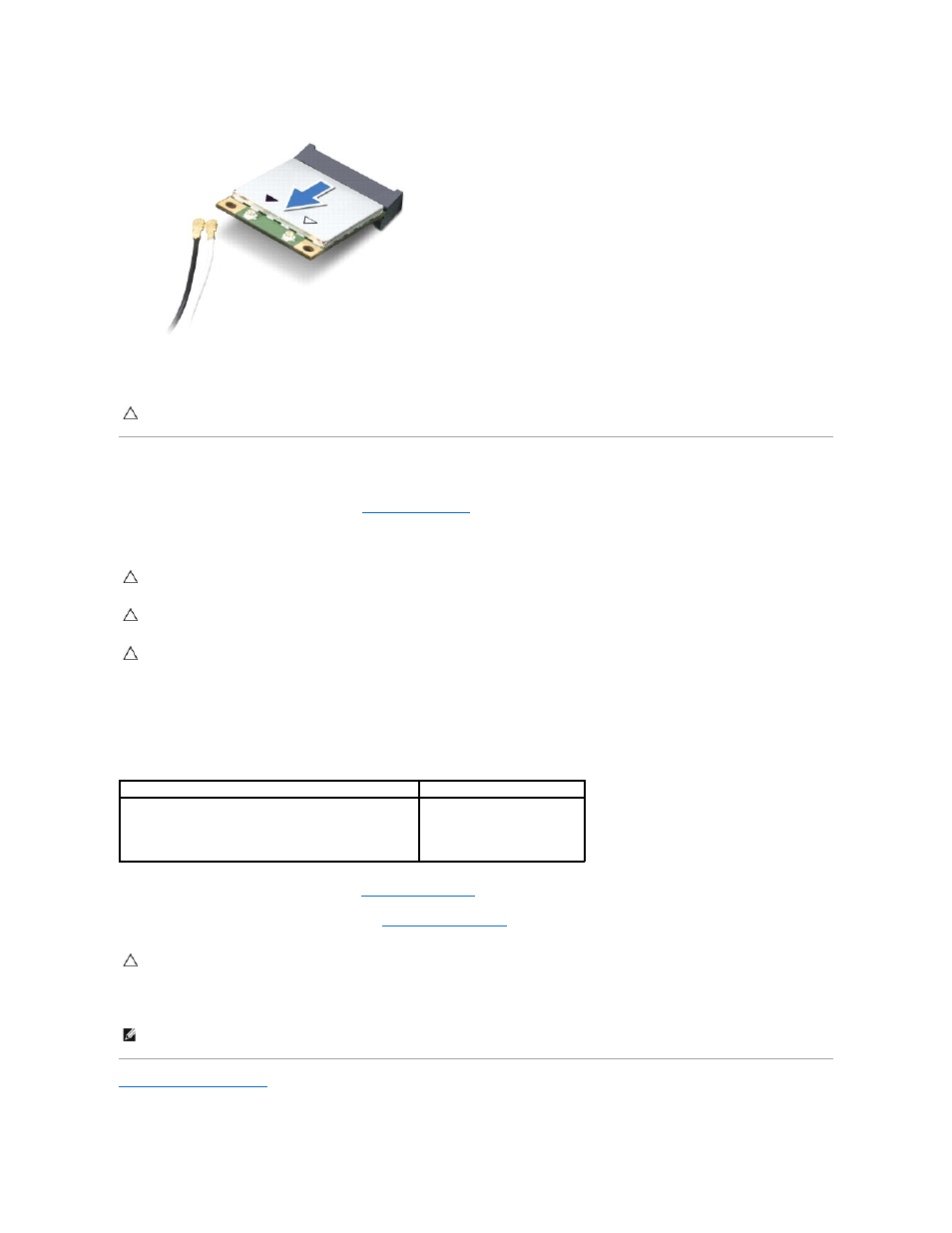

Установка мини
-платы
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Выньте новую мини
-плату из упаковки.
3.
Вставьте разъем мини
-платы под углом в 45 градусов в разъем на системной плате.
4.
Нажмите на другой конец мини
-платы, чтобы она встала в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к
системной плате
.
5.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели.
6.
Установите на место аккумулятор
(см. раздел
Установка аккумулятора
).
7.
Установите на место нижнюю крышку
(см. раздел
Установка нижней крышки
).
8.
Установите необходимые драйверы и утилиты для мини
-платы.
Назад на страницу содержания
ВНИМАНИЕ
.
Храните вынутую мини
-плату в защитной антистатической упаковке. Дополнительную информацию см. в разделе «Защита от
электростатического разряда» в указаниях по технике безопасности
, прилагаемых к компьютеру.
ВНИМАНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если нажимать слишком сильно, можно повредить
разъем
.
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате
, и измените направление установки платы.
ВНИМАНИЕ
.
Во избежание повреждения мини
-платы не разрешается укладывать кабели под платой.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WLAN + Bluetooth (2 антенных кабеля)
Основная сеть
WLAN + Bluetooth (белый треугольник)
Вспомогательная сеть
WLAN + Bluetooth (черный треугольник)
белый
черный
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.
ПРИМЕЧАНИЕ
.
Если вы устанавливаете мини
-плату, приобретенную не у компании Dell, вам понадобится установить соответствующие драйверы
и утилиты
.
