Краткое техническое описание
Руководство по обслуживанию Dell™ Studio XPS™ 8100
Вид компьютера изнутри
Компоненты системной платы
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.

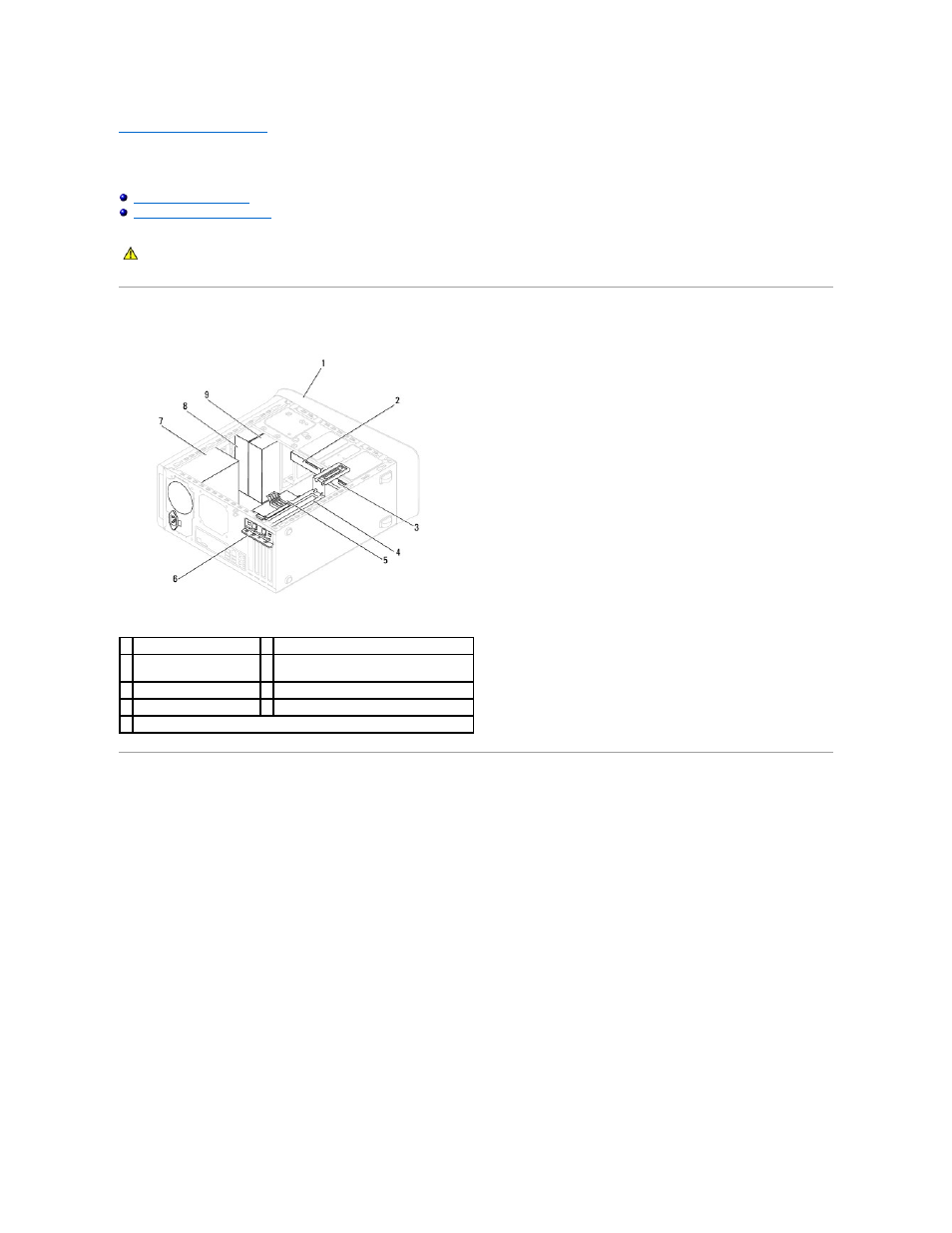

1 передняя лицевая панель 2 дополнительный жесткий диск
3 основной жесткий диск
4 скоба крепления графического
адаптера
5 cистемная плата
6 фиксирующий зажим платы
7 блок питания
8 основной оптический дисковод
9 дополнительный оптический дисковод
