8.
Если вы не собираетесь устанавливать плату обратно
, закройте незанятый слот заглушкой.
Установка плат
PCI и PCI Express
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Подготовьте плату к установке
.
Ознакомьтесь с информацией по конфигурированию платы
, внутренним подключениям и иным особенностям ее установки в данный компьютер в
документации
, прилагаемой к плате.
3.
Вставьте плату
PCI Express в слот на системной плате и надавите на нее. Убедитесь, что плата PCI Express плотно встала на место.
4.
Установите на место скобу крепления платы
(см. раздел
Установка скобы крепления плат

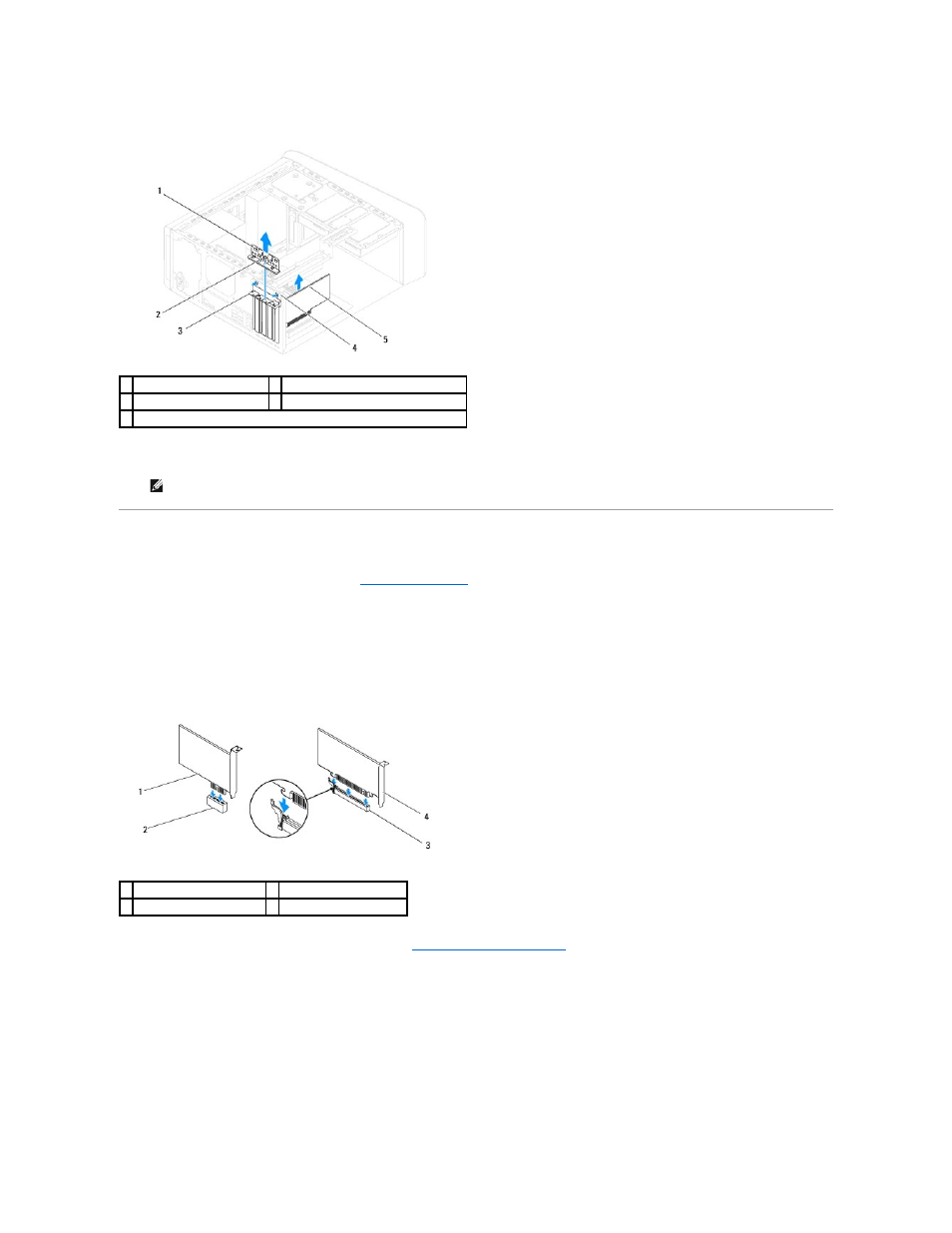

1 фиксирующий зажим платы 2 винт
3 заглушка
4 вставка фиксирующего зажима платы
5 плата PCI Express
ПРИМЕЧАНИЕ
.
Для соблюдения сертификационных требований ФКС к компьютеру необходимо закрывать незанятые слоты плат
заглушками
. Заглушки также препятствуют попаданию пыли и грязи внутрь компьютера.
1 плата PCI Express x1
2 слот платы PCI Express x1
3 слот платы PCI Express x16 4 плата PCI Express x16
