5.
Подсоедините к плате все необходимые кабели
.
Информацию о кабельных подключениях платы смотрите в прилагаемой к ней документации
.
6.
Установите на место основной жесткий диск
, если это применимо (см. раздел
Установка жесткого диска
).
7.
Установите на место скобу крепления графического адаптера
, если это применимо (см. раздел
Установка скобы крепления графического
адаптера
).
8.
Установите на место крышку корпуса компьютера
, подключите компьютер и устройства к электросети и включите их.
9.
Порядок завершения установки описан в разделе
Конфигурирование компьютера после извлечения или установки платы
.
Конфигурирование компьютера после извлечения или установки платы

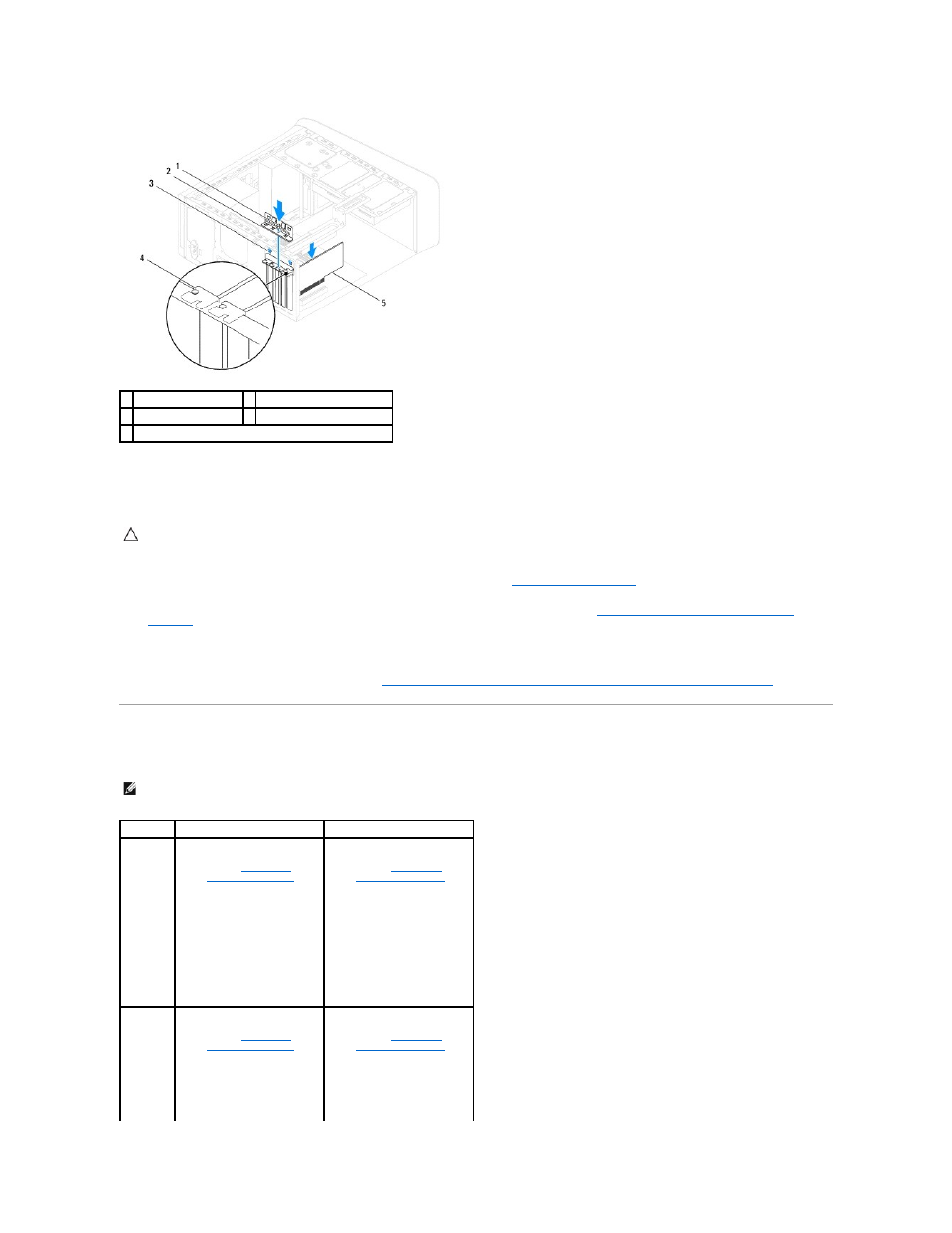

PCI
Express
1 винт
2 фиксирующий зажим платы
3 вставка зажима платы 4 заглушка
5 плата PCI Express
ВНИМАНИЕ
.
Не укладывайте кабели поверх плат или за ними
. Укладка кабелей поверх плат может помешать нормальному закрытию
крышки корпуса компьютера или привести к повреждению оборудования
.
ПРИМЕЧАНИЕ
.
Информацию о расположении внешних разъемов смотрите в Руководстве по установке
. Информацию по установке драйверов и
программного обеспечения для платы смотрите в прилагаемой к ней документации
.
Установлена
Извлечена
Звуковая
плата
1.
Войдите в программу
настройки системы
(см.
раздел
Программа
настройки системы
).
2.
Перейдите в раздел
Onboard Audio
Controller (Встроенный
звуковой контроллер
), а
затем измените
настройку на
Disabled
(Отключено).
3.
Подсоедините внешние
звуковые устройства к
разъемам звуковой
платы
.
1.
Войдите в программу
настройки системы
(см.
раздел
Программа
настройки системы
).
2.
Перейдите в раздел
Onboard Audio
Controller (Встроенный
звуковой контроллер
), а
затем измените
настройку на
Enabled
(Включено).
3.
Подсоедините внешние
звуковые устройства к
разъемам на задней
панели компьютера
.
Сетевая
плата
1.
Войдите в программу
настройки системы
(см.
раздел
Программа
настройки системы
).
2.
Перейдите в раздел
Onboard LAN Controller
(Встроенный
контроллер локальной
сети
), а затем измените
настройку на
Disabled
(Отключено).
1.
Войдите в программу
настройки системы
(см.
раздел
Программа
настройки системы
).
2.
Перейдите в раздел
Onboard LAN Controller
(Встроенный
контроллер локальной
сети
), а затем измените
настройку на
Enabled
(Включено).
