Dell Studio XPS 8100 - Инструкция (Страница 27)

2. Совместите резьбовые отверстия на вентиляторе корпуса с резьбовыми отверстиями на корпусе .
3. Вверните обратно четыре винта , которыми вентилятор корпуса крепится к корпусу компьютера.
4. Подсоедините кабель вентилятора корпуса к разъему на системной плате (см. раздел Компоненты системной платы ).
5. Установите на место крышку корпуса компьютера (см. раздел Установка крышки корпуса компьютера ).
Вентилятор и радиатор процессора в сборе
Снятие вентилятора и радиатора процессора в сборе
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Отсоедините кабель вентилятора процессора от разъема на системной плате (см. раздел Компоненты системной платы ).
4. Вставьте шлицевую отвертку в паз и поверните четыре крепежных колпачка против часовой стрелки , чтобы разблокировать радиатор
процессора в сборе .
5. Приподнимите четыре крепежных колпачка , чтобы снять радиатор процессора в сборе с системной платы.
6. Приподнимите вентилятор и радиатор процессора в сборе и извлеките их из компьютера .
Установка вентилятора и радиатора процессора в сборе
ОСТОРОЖНО ! Несмотря на пластмассовый кожух , вентилятор и радиатор процессора в сборе могут очень сильно нагреваться при
обычной работе . Дайте им остыть в течение достаточного времени, прежде чем прикасаться к ним.
ВНИМАНИЕ . Вентилятор и радиатор процессора представляют собой единое устройство . Не пытайтесь извлечь вентилятор отдельно.
ВНИМАНИЕ . После извлечения вентилятора и радиатора процессора в сборе положите вынутый блок верхней стороной вниз или на бок ,
чтобы не повредить тепловой интерфейс радиатора .

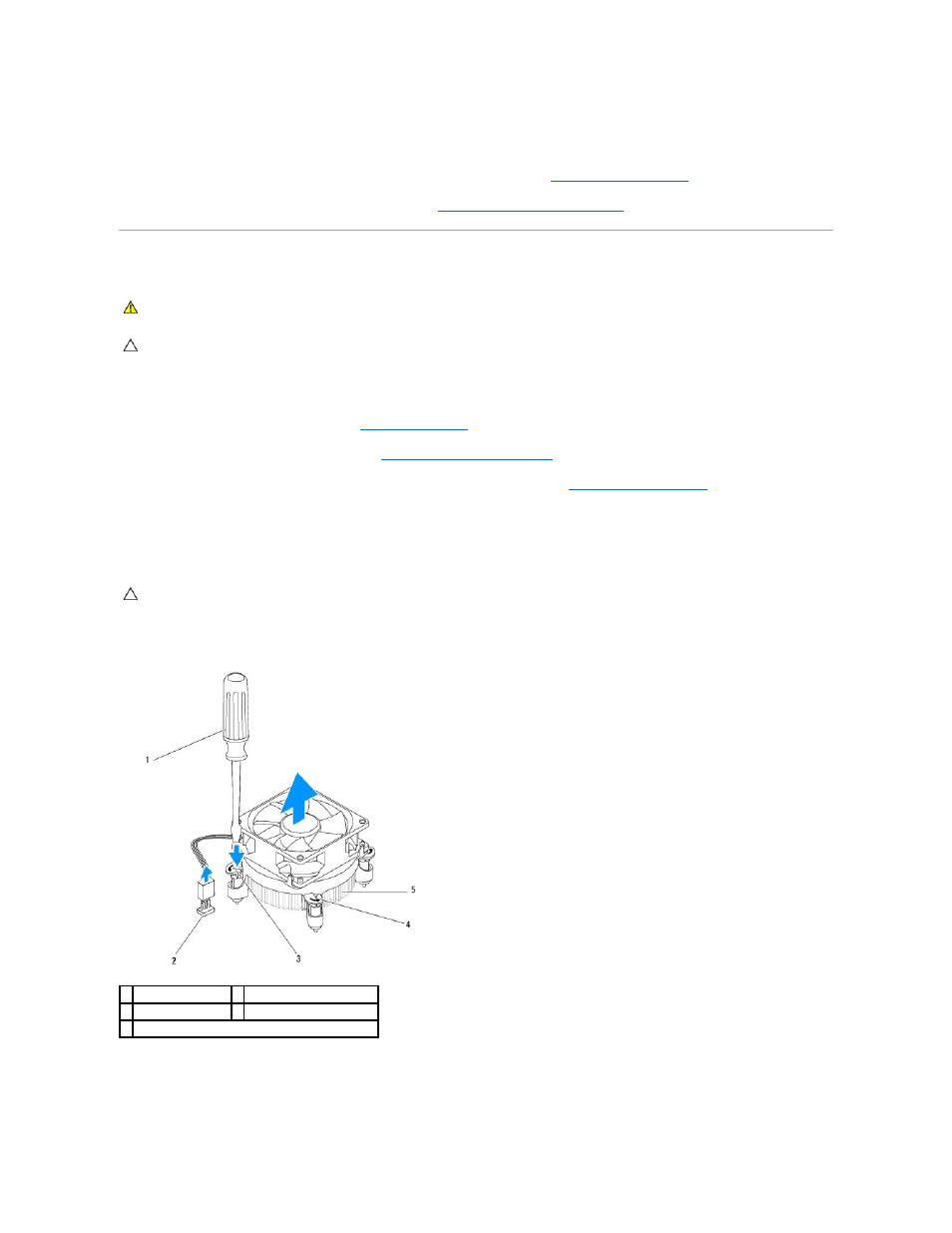

1 шлицевая отвертка 2 разъем на системной плате
3 паз 4 крепежные колпачки (4)
5 вентилятор и радиатор процессора в сборе
