Извлечение плат PCI и PCI Express
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите скобу крепления графического адаптера , если это применимо (см. раздел Снятие скобы крепления графического адаптера ).
4. Извлеките основной жесткий диск , если это применимо (см. раздел Извлечение жесткого диска ).
5. Снимите скобу крепления платы (см. раздел Снятие скобы крепления плат ).
6. Отсоедините от платы все кабели , если это применимо.
7. Извлеките плату PCI Express из слота.
l Если извлекается плата PCI или PCI Express x1, возьмите ее за верхние углы, а затем извлеките из разъема.
l Если извлекается плата PCI Express x16, нажмите на фиксатор, возьмите плату за верхние углы, а затем извлеките из разъема.

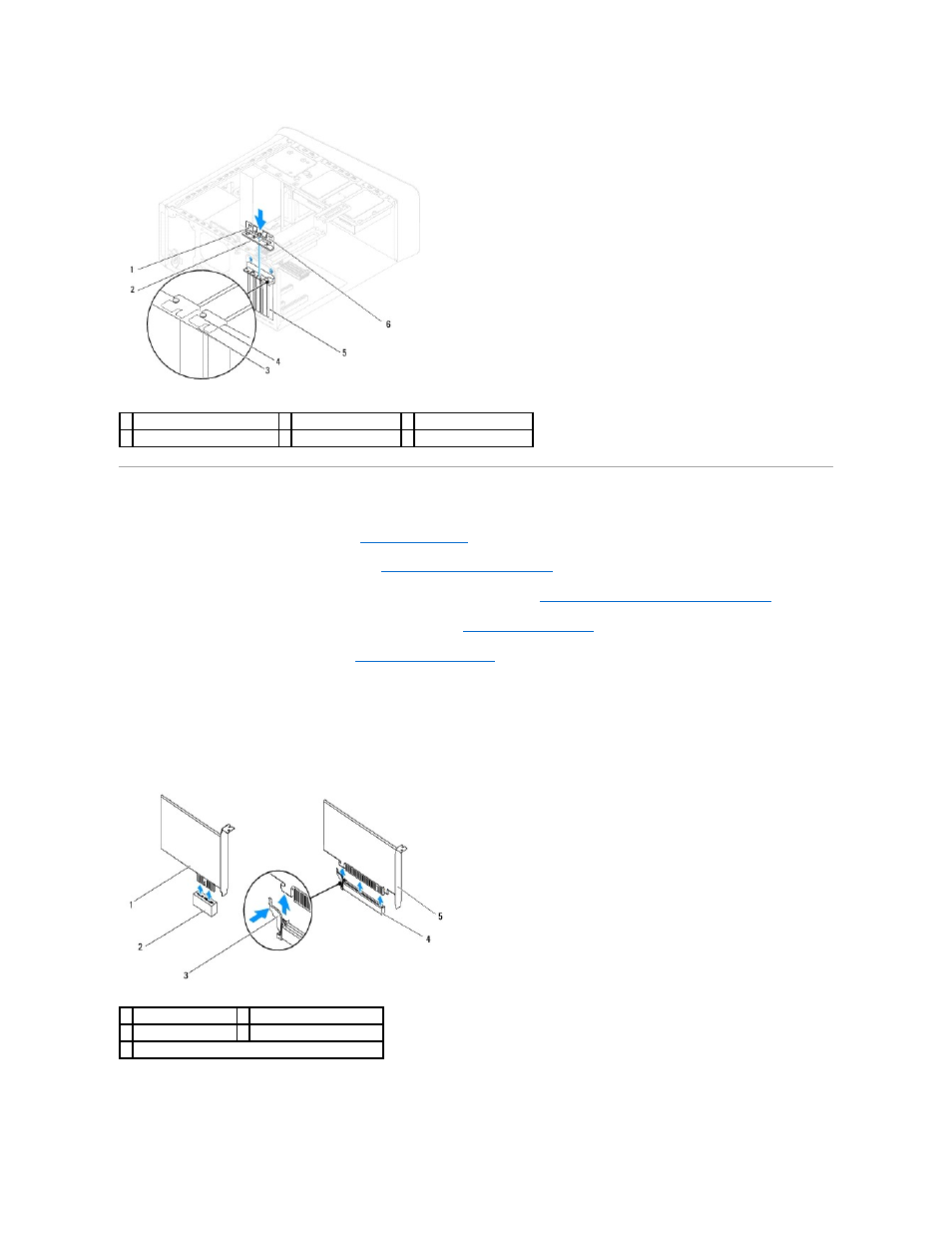

1 направляющие зажимы (2) 2 скоба крепления плат 3 установочная планка
4 направляющая выравнивания 5 заглушка 6 направляющие пазы (2)
1 плата PCI Express x1 2 слот платы PCI Express x1
3 фиксатор 4 слот платы PCI Express x16
5 плата PCI Express x16
