Pikaopas

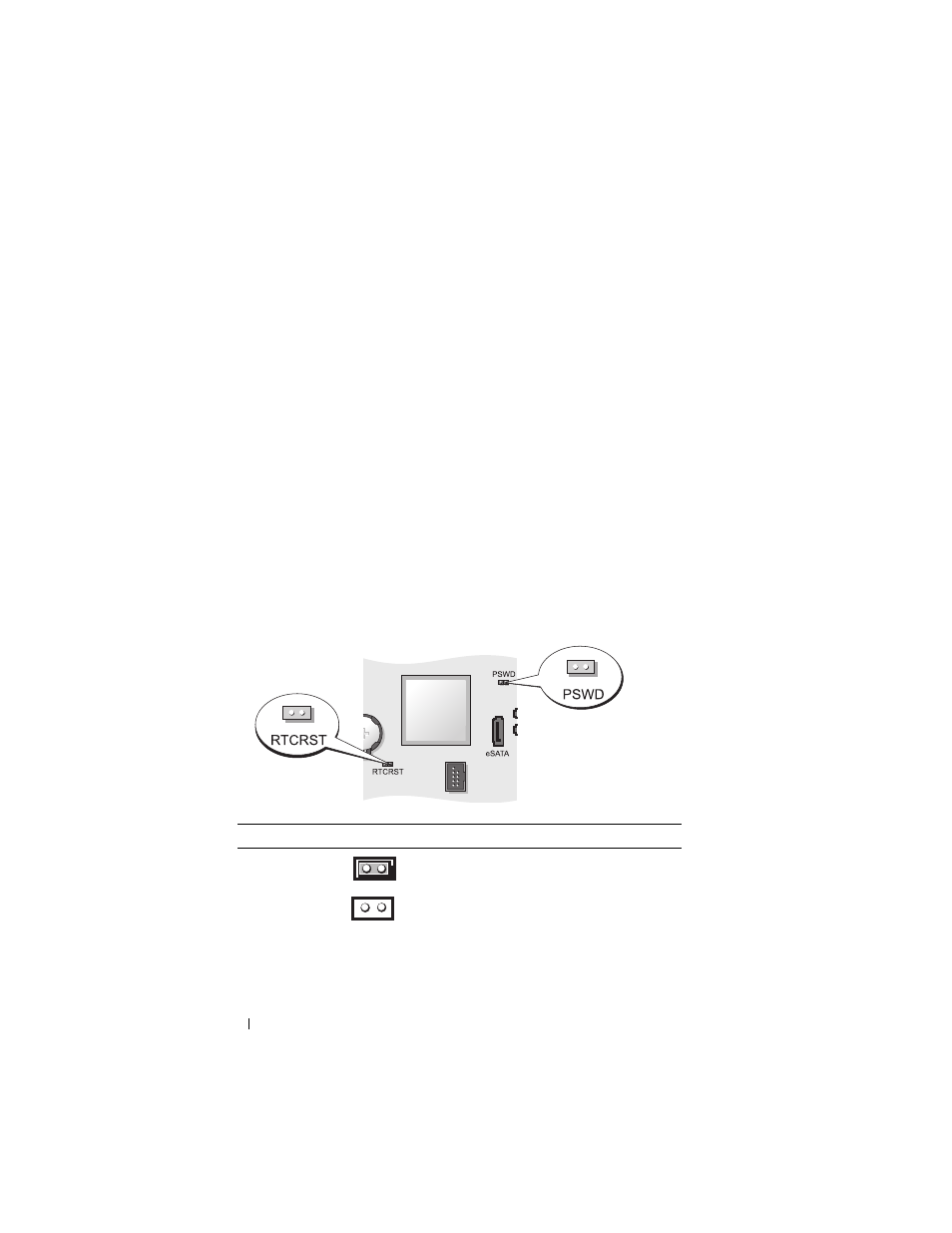

Siltausasetukset
1
sisäinen kaiutin (INT_SPKR)
12
suojakytkimen liitin (INTRUDER)
2
suorittimen liitin (CPU)
13
akkupaikka (BATTERY)
3
suorittimen virtaliitin (12VPOWER)
14
PCI Express x16 -liitin (SLOT1)
4
muistimoduulien liittimet (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
15
PCI-liitin (SLOT2)
5
salasanasiltaus (PSWD)
16
PCI-liitin (SLOT3)
6
SATA-aseman liittimet (SATA0, SATA1,
SATA2)
17
laajennuskorttien sovitinkappale
(käyttää PCI-E/SLOT1-porttia ja
PCI/SLOT2-porttia)
7
etupaneelin liitin (FRONTPANEL)
18
sarjaliitin (SERIAL2)
8
virtaliitin (POWER)
19
järjestelmälevyn kaiutin (BEEP)
9
ulkoisen SATA-aseman liitin (eSATA)
20
ulkoinen virtavalo (AUX_LED)
10
sisäinen USB-väylä (INT_USB)
21
levykeaseman liitin (DSKT)
11
RTC-nollaussiltaus (RTCRST)
22
tuulettimen liitin (FAN_CPU)
Hyppyjohdin
Siltaus
Kuvaus
Salasana
Salasanatoiminnot ovat käytössä
(oletusasetus).
Salasanatoiminnot eivät ole
käytössä.
