Краткий справочник

391

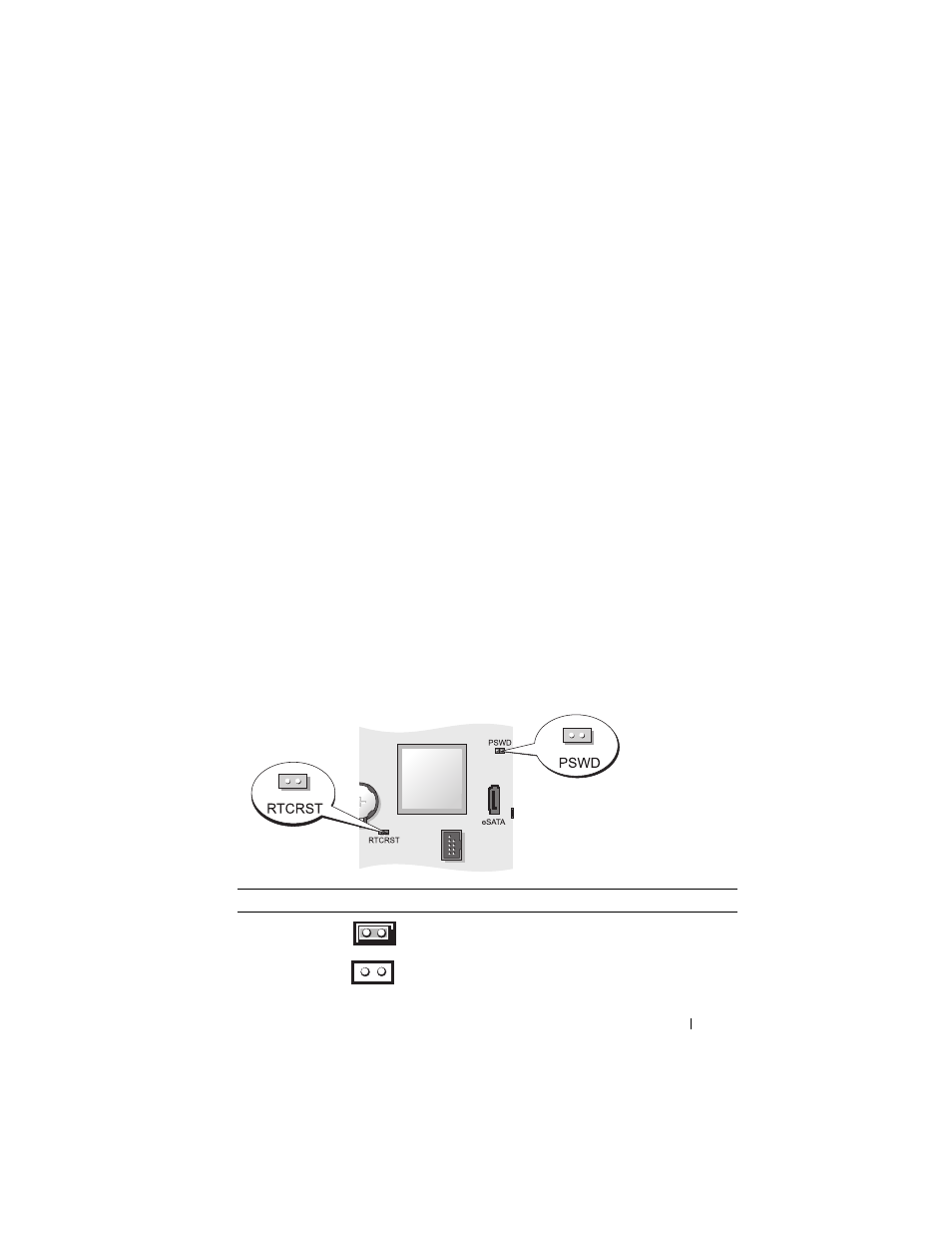

Установка перемычек

1

разъем внутренних динамиков
(INT_SPKR)

12

перемычка сброса RTC (RTCRST)

2

разъем процессора (ЦПУ)

13

разъем переключателя защиты
корпуса от вскрытия (INTRUDER)

3

разъем питания процессора
(12VPOWER)

14

гнездо аккумулятора (BATTERY)

4

разъемы модулей памяти (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)

15

разъем PCI Express x16 (SLOT1)

5

перемычка пароля (PSWD)

16

разъем PCI (SLOT2)

6

разъемы SATA (SATA0, SATA1)

17

разъем последовательного порта
(SERIAL2)

7

разъем передней панели
(FRONTPANEL)

18

динамик на системной плате (BEEP)

8

разъем питания (POWER)

19

индикатор питания aux (aux_LED)

9

разъем вентилятора (FAN_HDD)

20

разъем дисковода гибких дисков
(DSKT)

10

разъем eSATA (eSATA)

21

разъем вентилятора (FAN_CPU)

11

внутренний разъем USB (INT_USB)

Перемычка

Настройка

Описание

PSWD

Функция защиты с помощью пароля

включена (по умолчанию).
Защита с помощью пароля выключена.
