132
Hurtig Referenceguide

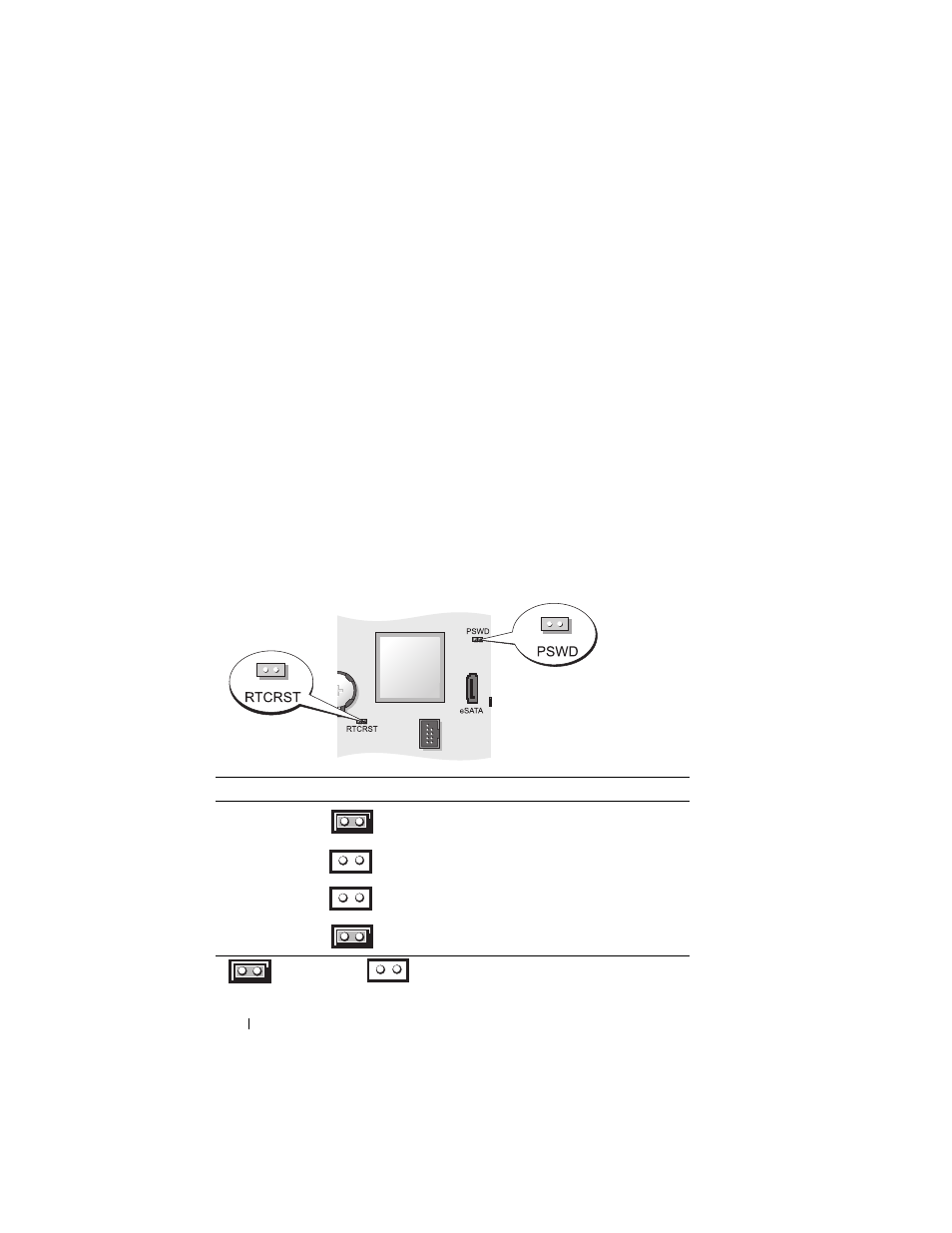

Jumperindstillinger
1 internt højttalerstik (INT_SPKR) 12 RTC nulstillingsjumper (RTCRST)
2 processorstik (CPU) 13 stik til intrængenkontakt (INTRUDER)
3 processor strømkonnektor
(12VPOWER) 14 batteristik (BATTERI)
4 hukommelsesmodulstik (DIMM_1,
DIMM_2, DIMM_3, DIMM_4) 15 PCI Express x16-stik (SLOT1)
5 adgangsjumper (PSWD) 16 PCI-stik (SLOT2)
6 SATA-stik (SATA0, SATA1) 17 serielstik (SERIAL2)
7 stik på frontpanel (FRONTPANEL) 18 systemkorthøjttaler (BEEP)
8 strømstik (POWER) 19 aux strøm LED (AUX_LED)
9 blæserstik (FAN_HDD) 20 stik til diskettedrev (DSKT)
10 eSATA-stik (eSATA) 21 blæserstik (FAN_CPU)
11 internt USB-stik (INT_USB)
Jumper Indstilling Beskrivelse
PSWD Adgangskodefunktioner er koblet til
(standard indstilling).
Adgangskodefunktioner er koblet fra.
RTCRST Realtidsuret er ikke nulstillet.
Realtidsuret er nulstillet (midlertidigt
hop-forbundet).
hop-forbundet ikke hop-forbundet
