Установка
системной платы

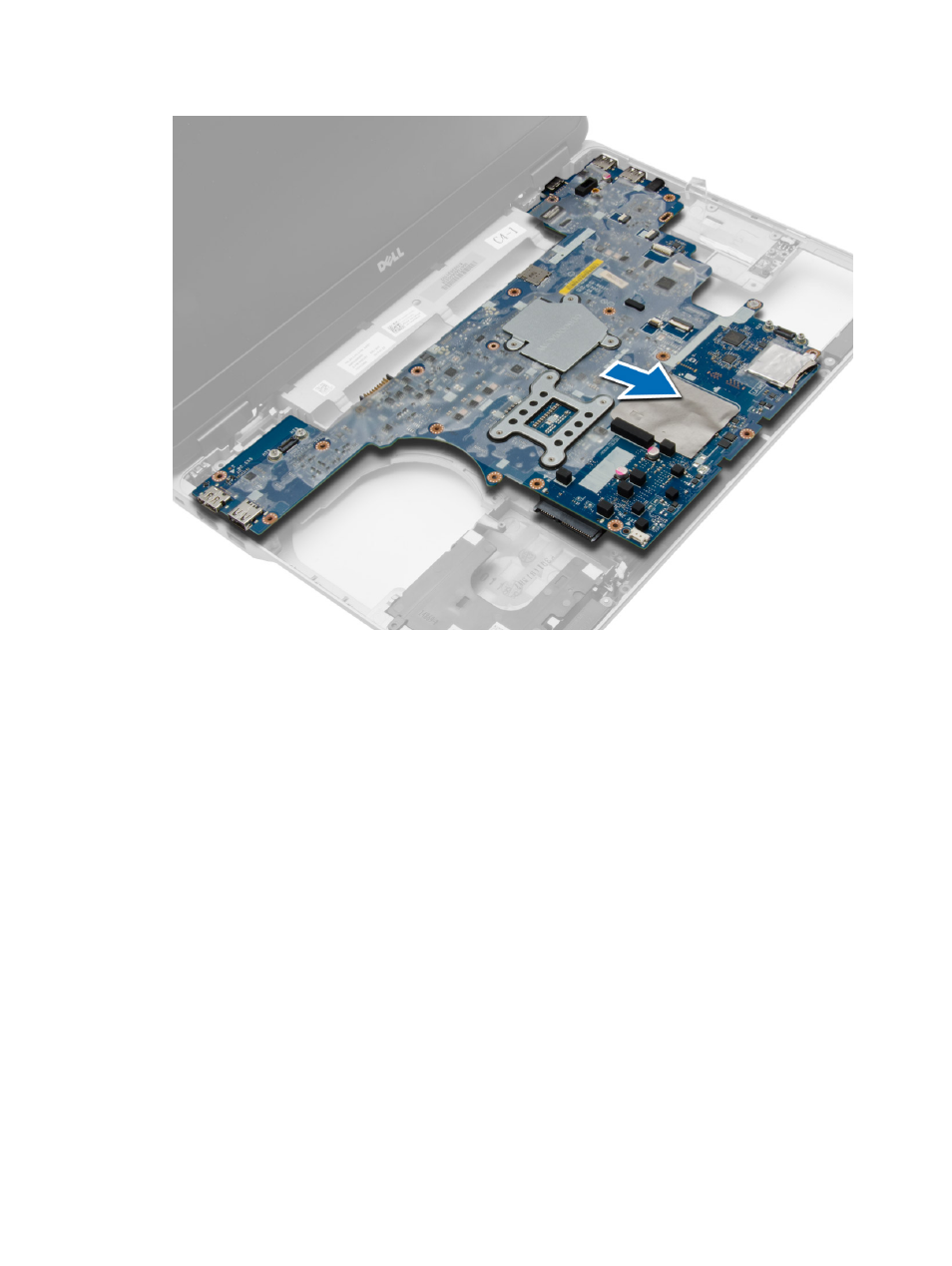

1.
Установите
системную плату, правильно совместив ее с портами на компьютере.
2.
Затяните
винты, чтобы зафиксировать системную плату.
3.
Подсоедините
к системной плате указанные кабели:
a) динамик
b) переключателя WiFi
4.
Установите
:
a) каркас платы ExpressCard
b) плату VGA
c) упор для рук в сборе
d) процессор
e) радиатор в сборе
f) WWAN
g) плату WLAN
h) модуль памяти
i) батарея типа «таблетка»
j) разъем питания
k) угловые накладки на основание
l) нижнюю крышку
m) крышку шарниров дисплея
