Извлечение
каркаса платы ExpressCard
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту SD
b) Плата ExpressCard
c) батарею
d) клавиатуру
e) крышку шарниров дисплея
f) нижнюю крышку
g) угловые накладки на основание
h) упор для рук в сборе
3.

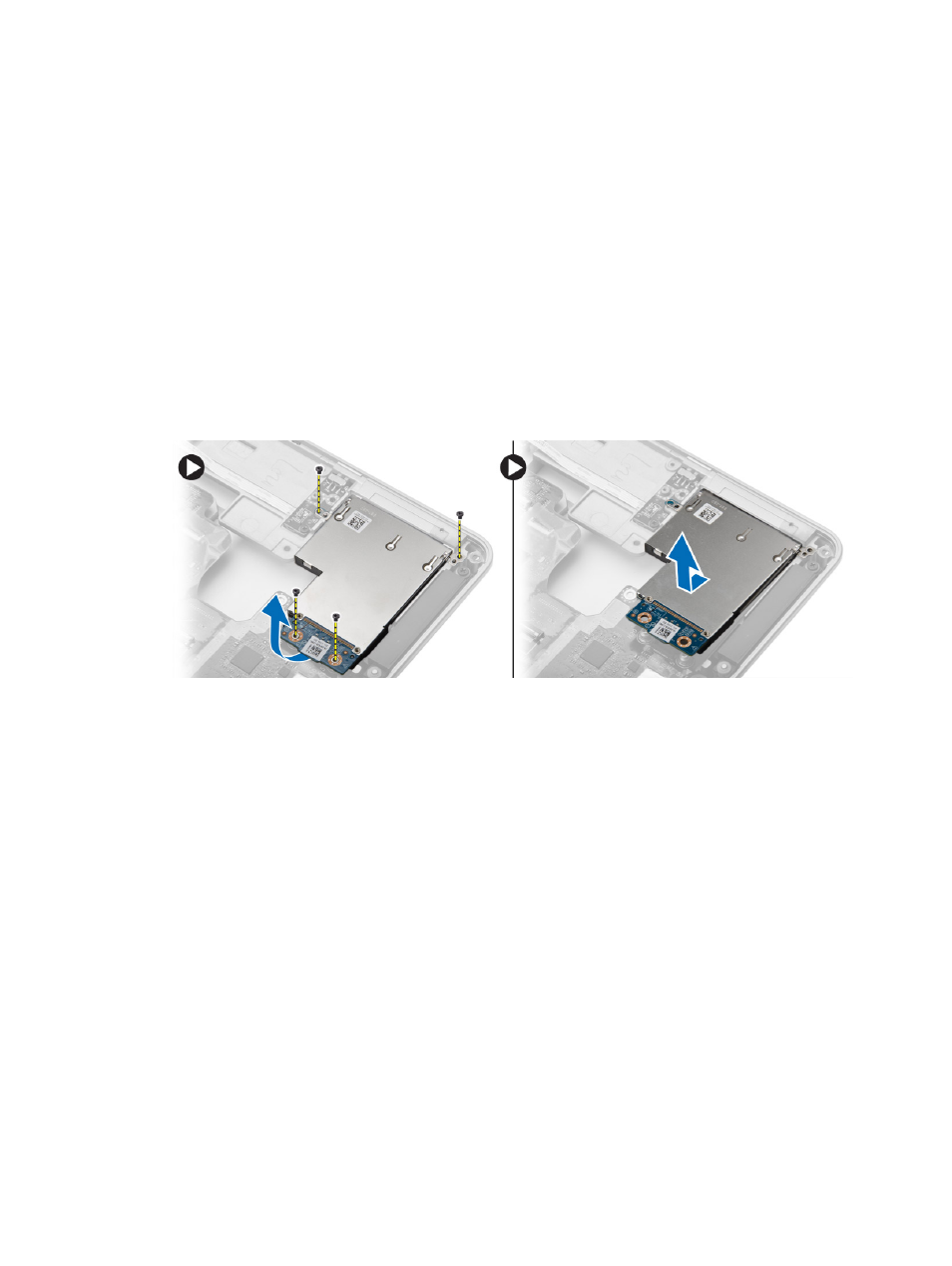

Выкрутите
винты, которыми каркас платы ExpressCard крепится к компьютеру. Извлеките каркас платы
ExpressCard из корпуса компьютера.
Установка
каркаса платы ExpressCard
1.
Установите
каркас платы ExpressCard в соответствующий слот
2.
Затяните
винты, чтобы прикрепить каркас платы ExpressCard к корпусу компьютера.
3.
Установите
:
a) упор для рук в сборе
b) угловые накладки на основание
c) нижнюю крышку
d) крышку шарниров дисплея
e) клавиатуру
f) батарею
g) Плата ExpressCard
h) карту SD
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
34
