Установка
батарейки типа «таблетка»
1.
Установите
батарейку типа «таблетка» на место.
2.
Подсоедините
кабель батарейки типа «таблетка» к системной плате.
3.
Установите
:
a) нижнюю крышку
b) батарею
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
разъема питания
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) угловую накладку на основание (правую)
c) нижнюю крышку
3.
Выполните

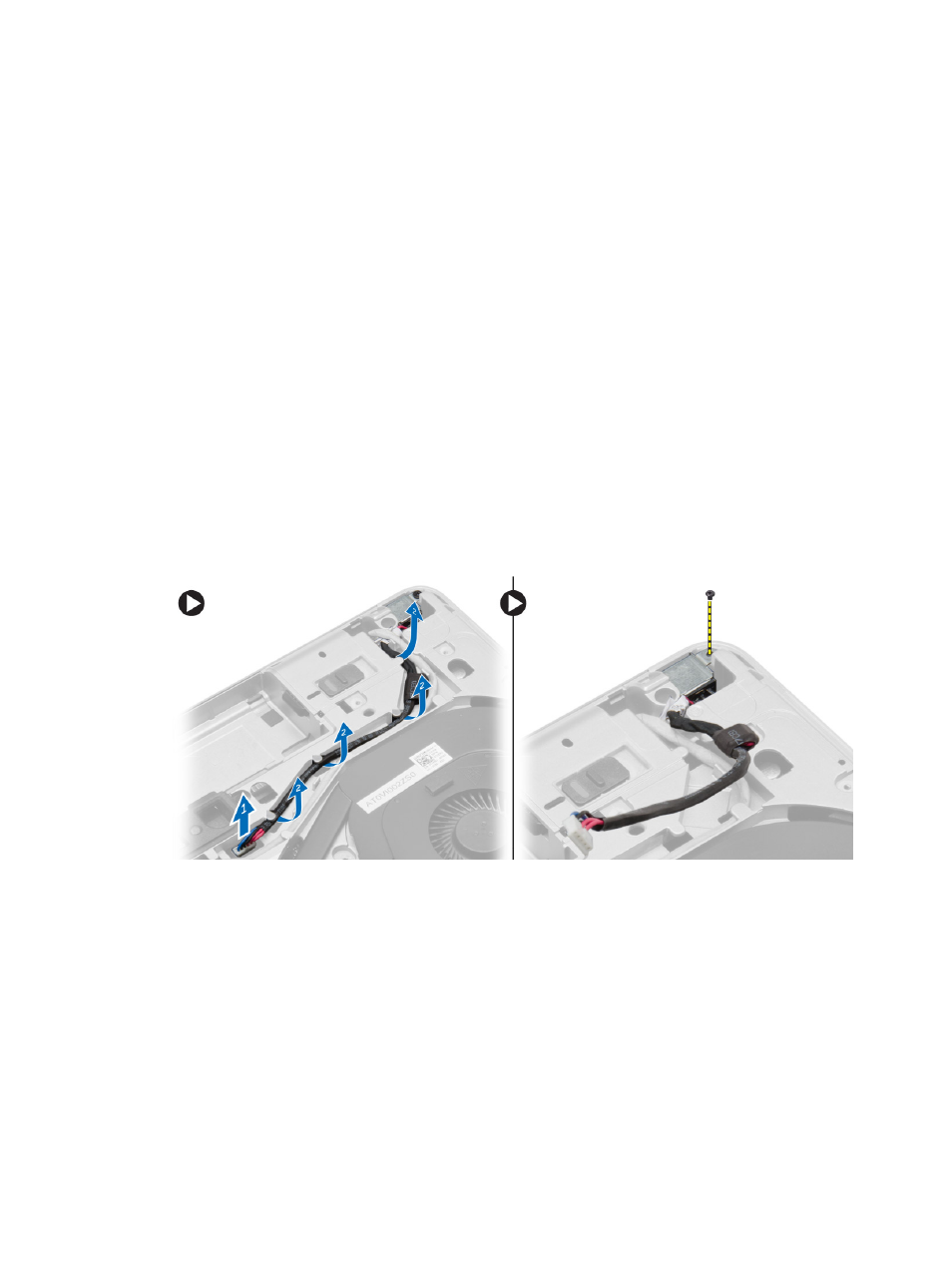

следующие действия, как показано на рисунке:
a) Отсоедините кабель разъема питания.
b) Высвободите кабель разъема питания из направляющего желобка.
c) Выверните винт, которым скоба разъема питания крепится к корпусу компьютера.
4.
Извлеките
из компьютера скобу разъема питания. Затем извлеките из компьютера разъем питания.
23
