5.

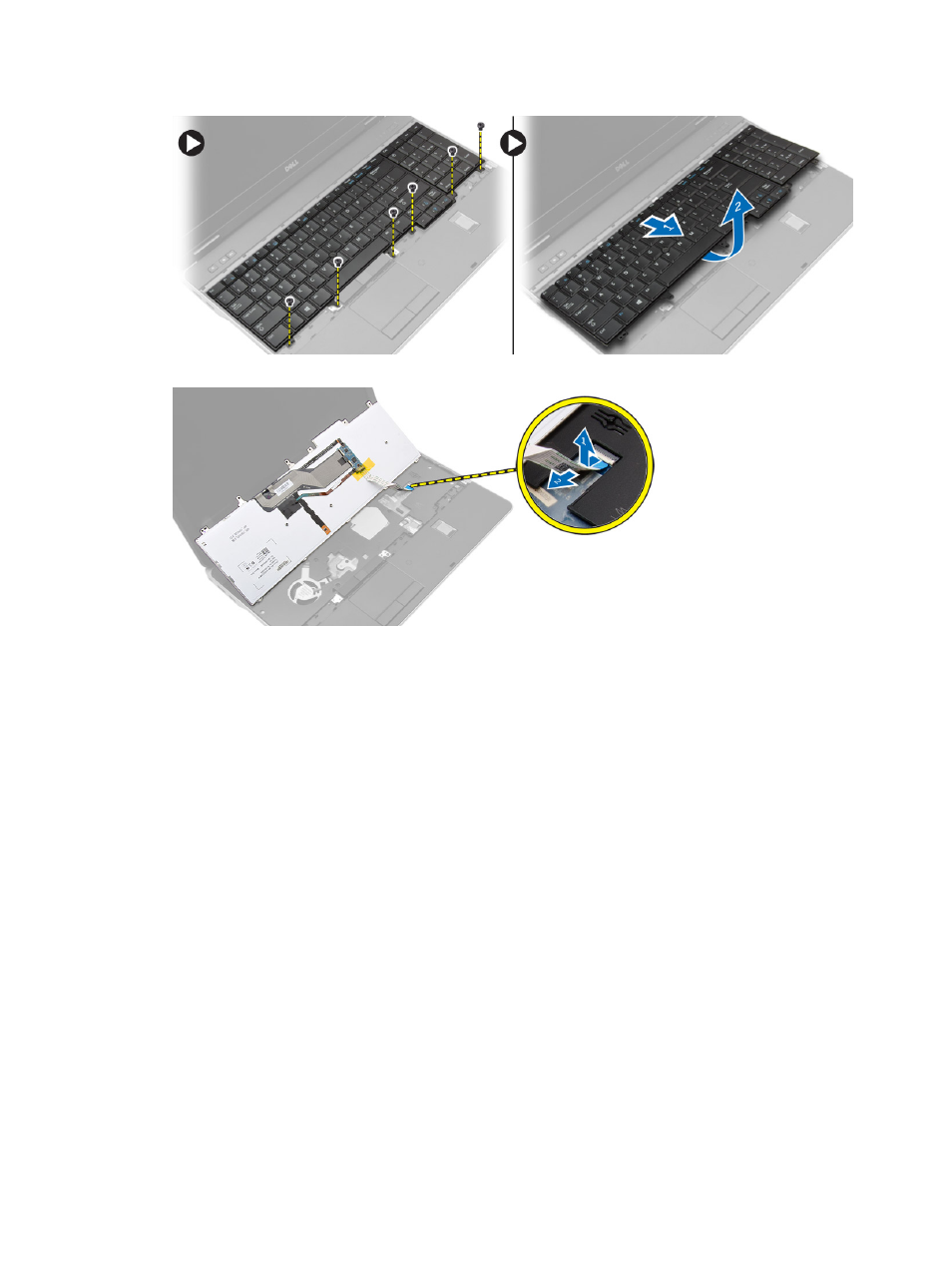

Отсоедините
кабель клавиатуры от системной платы.
Установка
клавиатуры
1.
Подсоедините
кабель клавиатуры к системной плате.
2.
Задвиньте
клавиатуру в соответствующий отсек и убедитесь, что она встала на место со щелчком.
3.
Затяните
винты, которыми клавиатура крепится к упору для рук в сборе.
4.
Установите
окантовку клавиатуры в соответствующий отсек и нажмите на ее стороны до щелчка.
5.
Установите
батарею.
6.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
упора для рук в сборе
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту SD
b) Плата ExpressCard
c) батарею
d) клавиатуру
e) крышку шарниров дисплея
f) нижнюю крышку
g) угловые накладки на основание
27
