Страница 21: Платы wwan, Извлечение, Сетевого разъема

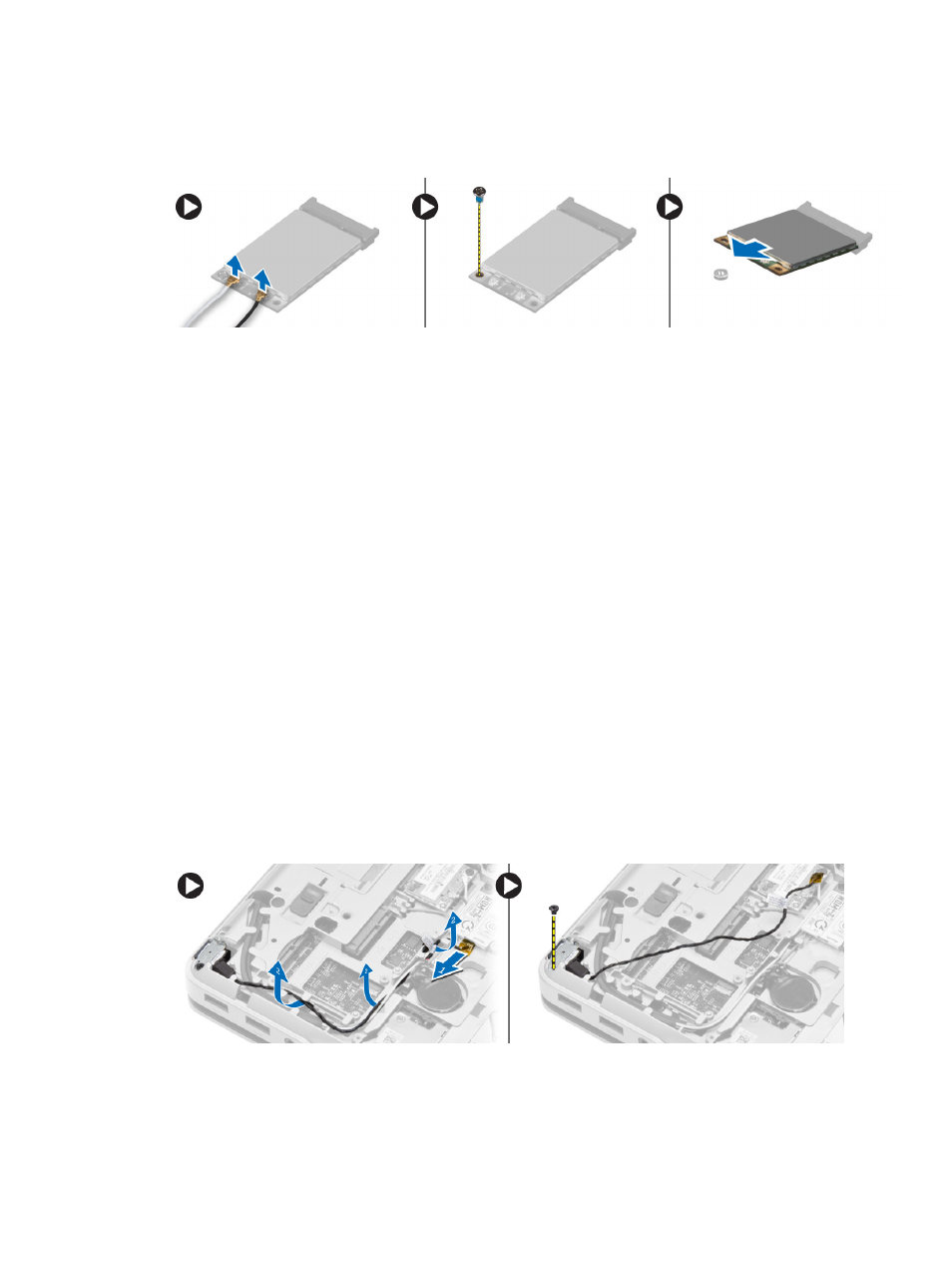

a) Отсоедините антенные кабели от платы WWAN.
b) Выверните винт, которым плата WWAN крепится к корпусу компьютера.
c) Извлеките плату WWAN из компьютера.
Установка
платы WWAN
1.
Вставьте
плату WWAN в соответствующий слот на системной плате.
2.
Нажмите
на плату WWAN и затяните винт, которым плата WWAN крепится к корпусу компьютера.
3.
Подсоедините
антенные кабели к соответствующим разъемам на плате WWAN.
4.
Установите
:
a) нижнюю крышку
b) батарею
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
сетевого разъема
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) нижнюю крышку
c) угловую накладку на основание (левую)
3.
Выполните
следующие действия, как показано на рисунке:
a) Отсоедините кабель от системной платы.
b) Высвободите кабель из направляющего желобка.
c) Выверните винт, которым скоба сетевого разъема крепится к корпусу компьютера.
4.
Снимите
с компьютера скобу сетевого разъема. Извлеките из компьютера сетевой разъем.
