Установка и конфигурирование аппаратного обеспечения
43
Рисунок 3-10. Расположение индикатора наличия измененных кэш-буферов, не записанных
на диск, адаптера PERC 5/i.
4 Отсоедините кабели данных и кабели батареи от встроенного контроллера PERC 5/i.
5 Извлеките крепежный механизм, например, винт держателя, который держит встроенный
контроллер PERC 5/i в системе, и аккуратно извлеките контроллер из системного слота PCI-E.

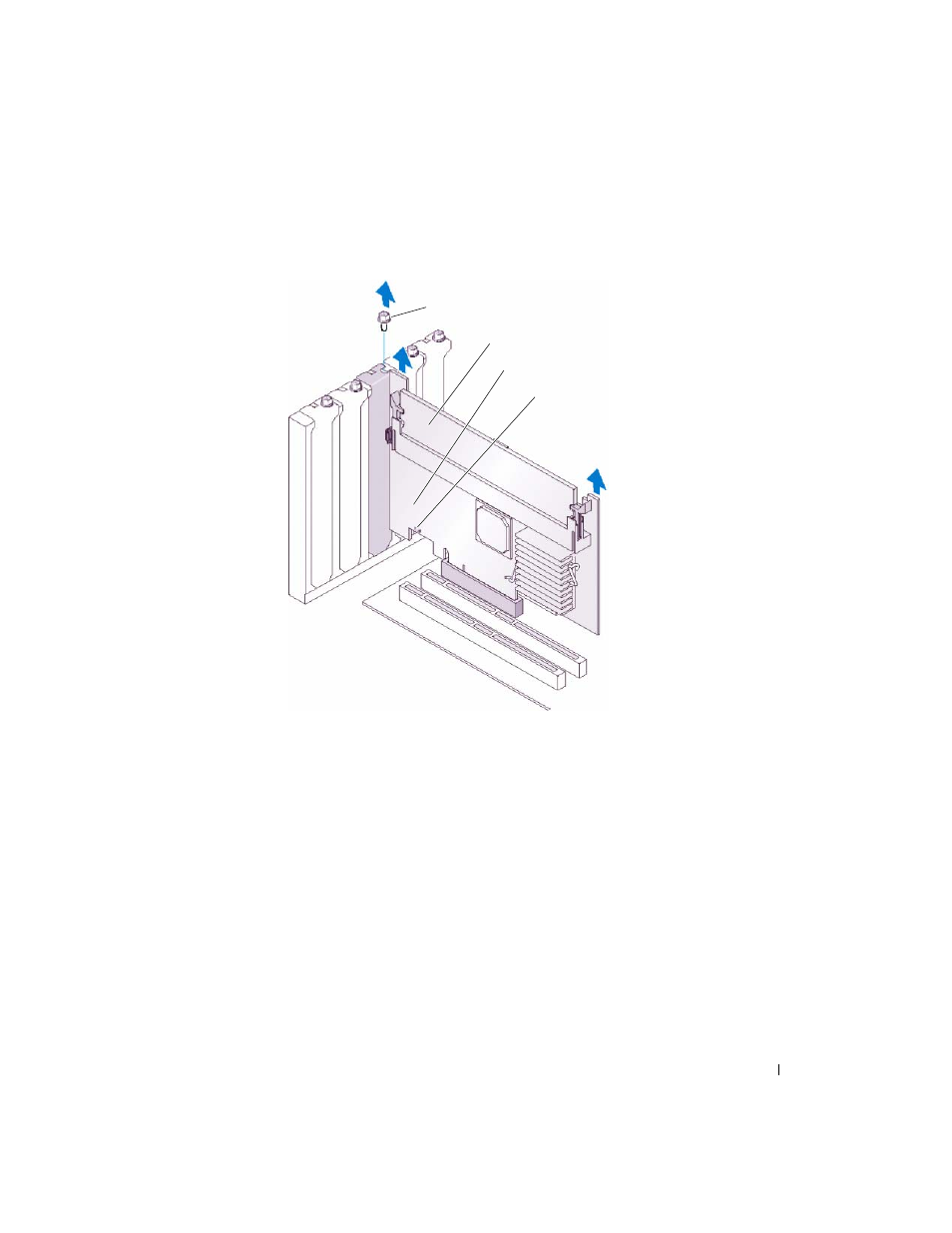

См. Рис. 3-11.
винт держателя
модуль памяти
Адаптер PERC 5/i
индикатор наличия
измененных
кэш-буферов, не
записанных на диск
