Порядок работы
37

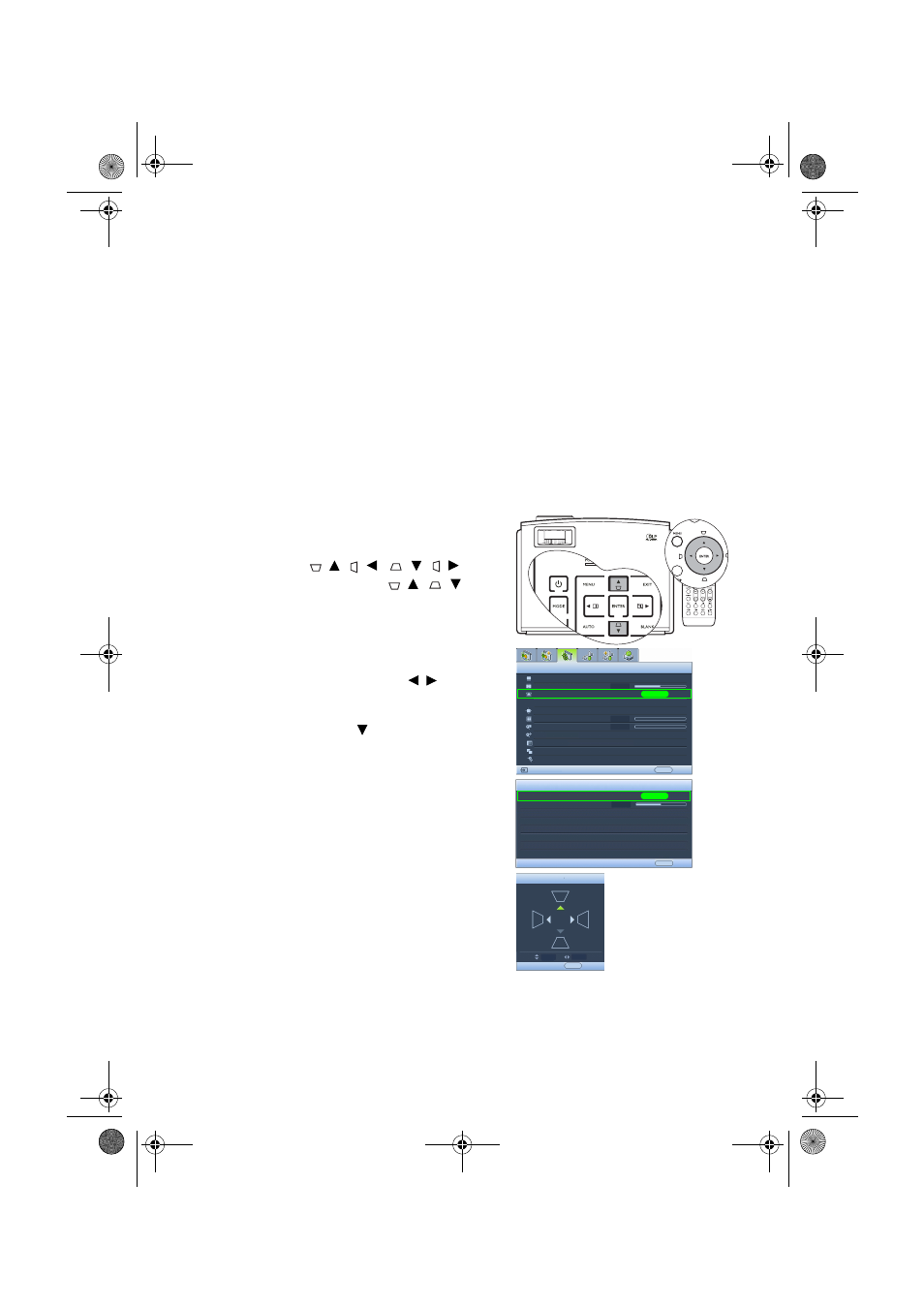

Коррекция искажения
Коррекция двухмерной трапеции
Трапецеидальное искажение возникает в тех случаях, когда проектор не
перпендикулярен экрану; при этом проецируемое изображение имеет форму трапеции и
может выглядеть следующим образом:
•
Две стороны параллельны (левая и правая или верхняя и нижняя), однако с однойиз
сторон изображение заметно шире.
•
Параллельные стороны отсутствуют.
Чтобы вручную скорректировать изображение, необходимо выполнить следующие
действия.
1.
Отрегулируйте угол проецирования. Переместите проектор таким образом, чтобы
он находился напротив центра экрана, а нижнийкрайобъектива был совмещен с
верхним или нижним краем экрана.
2.
Если устранить искажение или установить проектор в описанное выше положение
не удается, необходимо вручную скорректировать изображение.
•
На пульте ДУ или на проекторе
i.
Нажмите одну из кнопок
перемещения/коррекции трапеции
(
/
,
/
,
/
,
/
на
пульте ДУ или
/
,
/
на
проекторе) для отображения
страницы Трапецеидальность.
ii.
Дальнейшие действия см. на шаге
.
•
Экранное меню
i.
Нажмите кнопку MENU, а затем
нажимайте кнопки /
до тех пор,
пока не будет выбрано меню
Показать.
ii.
Нажмите
,
чтобы выделить
Трапецеидальность, а затем
нажмите ENTER. На экране
появится страница
Трапецеидальность.
iii.
Выделите 2D трапецеидальное
искажение и нажмите ENTER.
Отобразится страница коррекции
трапеции.
iv.
Нажмите кнопку, значок трапеции
на которойсоответствует форме
проецируемого изображения.
Продолжайте нажимать эту или
другие кнопки до тех пор, пока не
получите нужную форму
изображения.
Значения в нижнейчасти страницы
при нажатии изменяются. После
достижении максимального или
минимального значения при
повторном нажатии кнопки форма
изображения перестает изменяться.
Дальнейшее изменение изображения
в этом направлении становится
невозможным.
Формат
Смещение цифрового экрана
Трапецеидальность
Положение
Настройка нерабочей области
Цифровое увеличение
Панорама
PIP (
кадр в кадре
)
Split Screen
Наст
.
ПК и компоненты
YPbPr
Показать
EXIT
Назад
0
0
100%
Аналог
. RGB
ENTER
Трапецеидальность
2D
трапецеидальное искажение
Коррекция вогнутости
ENTER
EXIT
Назад
Трапецеидальность
EXIT
Назад
Заполн
.
0
1
0
Съемный объектив
Выкл
.
