Введение 11

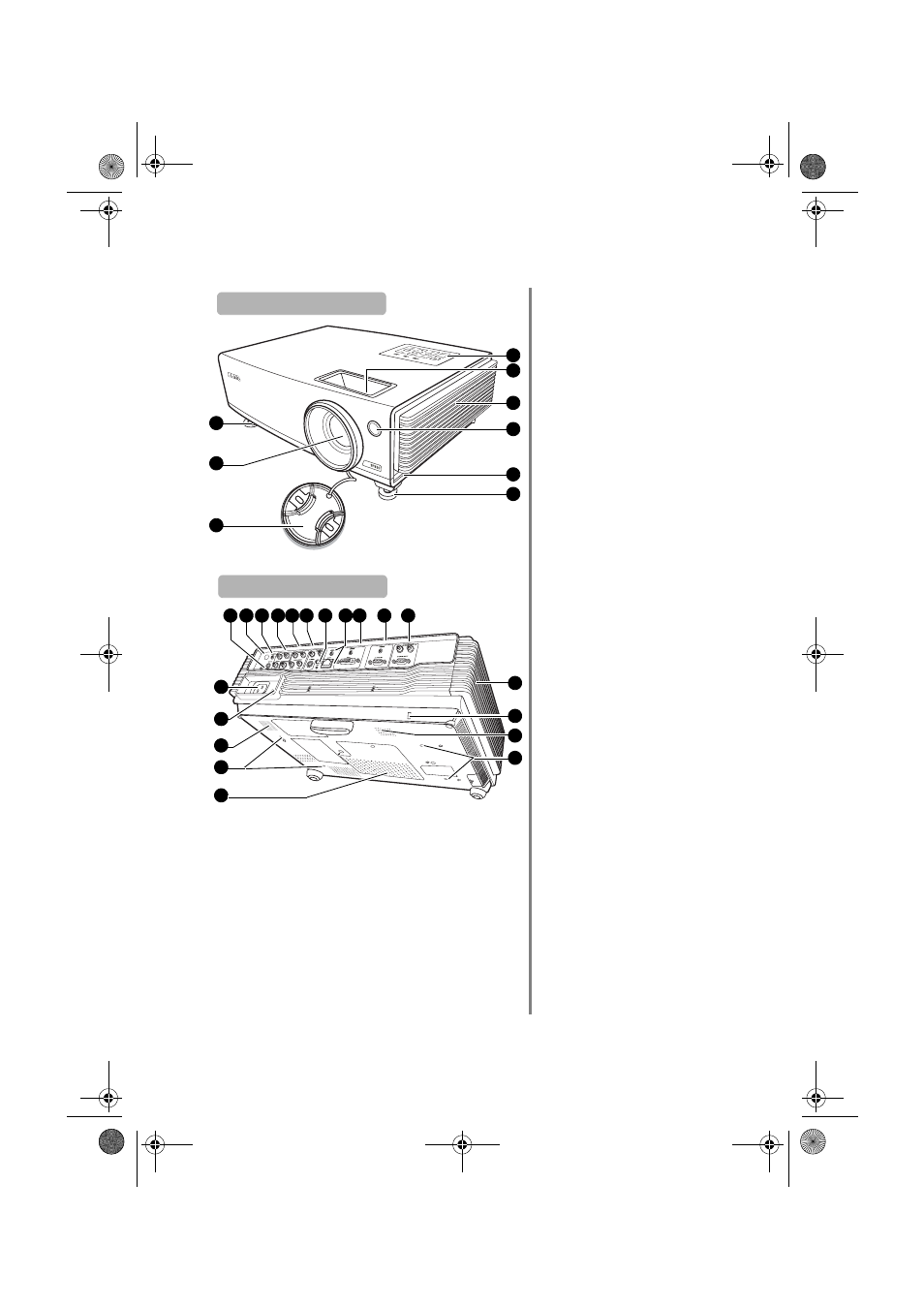

Внешний вид проектора
1.
Быстро выпускающийся
регулятор
2.
Проекционный объектив
3.
Крышка объектива
4.
Внешняя панель управления
(
Подробнее см. стр.
1213 .)
5.
Кольцо фокусировки и регулятор
масштаба
6.
Вентиляционное отверстие
(
впуск охлаждающего воздуха)
7. Инфракрасный датчик ДУ на
передней панели
8. Кнопка быстро выпускающегося
регулятора
9. Гнездо шнура питания
10. Главный выключатель питания
11. Решетка динамика
12. Отверстия для потолочного
монтажа
13. Крышка лампы
14. Гнездо RS232
15. Задний инфракрасный датчик
ДУ
16. Порт для подключения
проводного пульта ДУ
17.
Входные разъемы видео/аудио
(
Л/П)
18.
Входные разъемы
компонентного видео (YPbPr/
YCbCr) /
аудио (Л/П)
19.
Входные разъемы S-Video/аудио
(
Л/П)
20.
Гнездо USB
21.
Входные разъемы RJ-45/аудио
(
только для использования с
дополнительным модулем Signal
Shuttle)
22. Входные разъемы DVI-I /ПК
аудио
23. Входные разъемы D-Sub (RGB) /
ПК аудио
24. Выходные разъемы D-Sub (RGB)
/
аудио (Л/П)
25. Вентиляционное отверстие
(
выпуск нагретого воздуха)
26. Разъем для замка Kensington
(
защита от кражи)
4
5
6
7
8
1
3
1
Вид спереди / сверху
2
9
10
14 15 16 17 18 19 20 21 22 23 24
25
26
13
11
12
12
11
Вид снизу/сбоку
