Порядок подключения
27
Подключение источника видеосигнала, оснащенного
компонентным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного компонентного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативныйспособ
подключения источника видеосигнала.
Подключение проектора к источнику сигнала, оснащенному
компонентным видеовыходом:
1.
Возьмите кабель компонентного видео и подключите один конец к компонентным
видеовыходам на источнике видеосигнала. Штекеры устанавливаются в гнезда в
соответствии с цветами: зеленыйштекер – в зеленое гнездо, синий – в синее,
красный – в красное.
2.
Подключите другойконец кабеля компонентного видеосигнала к разъемам
COMPONENT (Y, Pb/Cb, Pr/Cr)
на проекторе. Штекеры устанавливаются в гнезда
в соответствии с цветами: зеленыйштекер – в зеленое гнездо, синий – в синее,
красный – в красное.

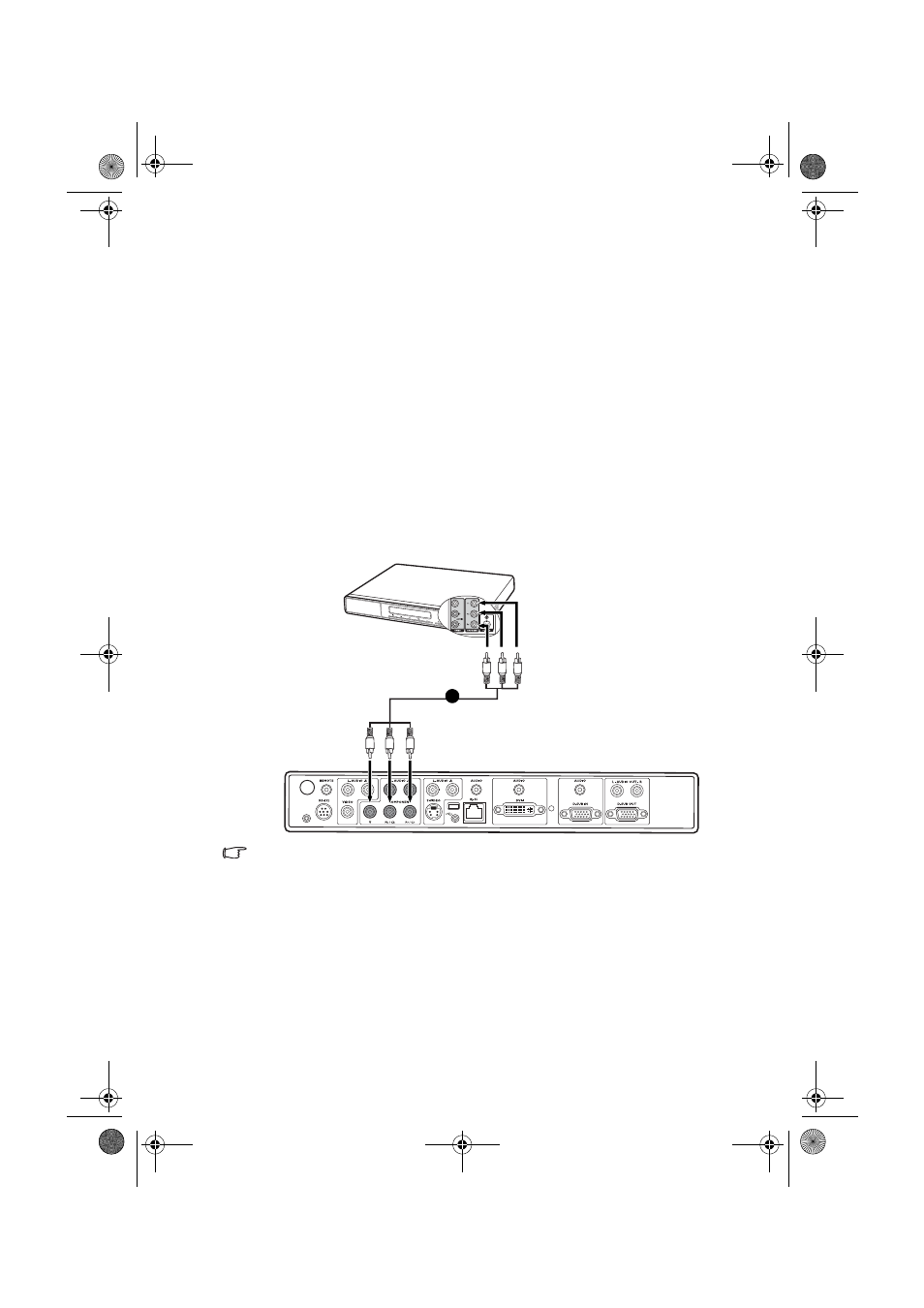

После завершения подключения система должна выглядеть следующим образом:
•
Компонентный видеовход является единственным видеовходом
,
поддерживающим
воспроизведение видео в формате
16:9.
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не производится
,
проверьте
включение и исправность источника сигнала
.
Кроме того
,
проверьте правильность
подключения сигнальных кабелей
.
Аудио
/
видео
устройство
i.
Кабель
компонентного
видеосигнала
