Порядок подключения
23
4.
Порядок подключения
При подключении источника сигнала к проектору обеспечьте следующее:
1.
Перед выполнением любых подключенийобязательно выключите все
оборудование.
2.
Для каждого источника сигнала используйте соответствующий кабель.
3.
Кабели должны быть плотно вставлены в разъемы.
Из представленных на рисунках кабелей некоторые могут не входить в комплект
поставки проектора
(
см
.
раздел
Их можно приобрести в
магазинах электронных товаров
.
Подключение компьютера
Проектор оснащен входными разъемами VGA и DVI, позволяющими подключать его как
к IBM
®
-
совместимым компьютерам, так и к компьютерам Macintosh
®
.
Для подключения
лицензионных компьютеров Macintosh необходим переходник Mac (не входит в комплект
поставки).
Для подключения проектора к портативному или настольному компьютеру
(
с помощью кабеля VGA или кабеля подключения VGA к DVI-А):

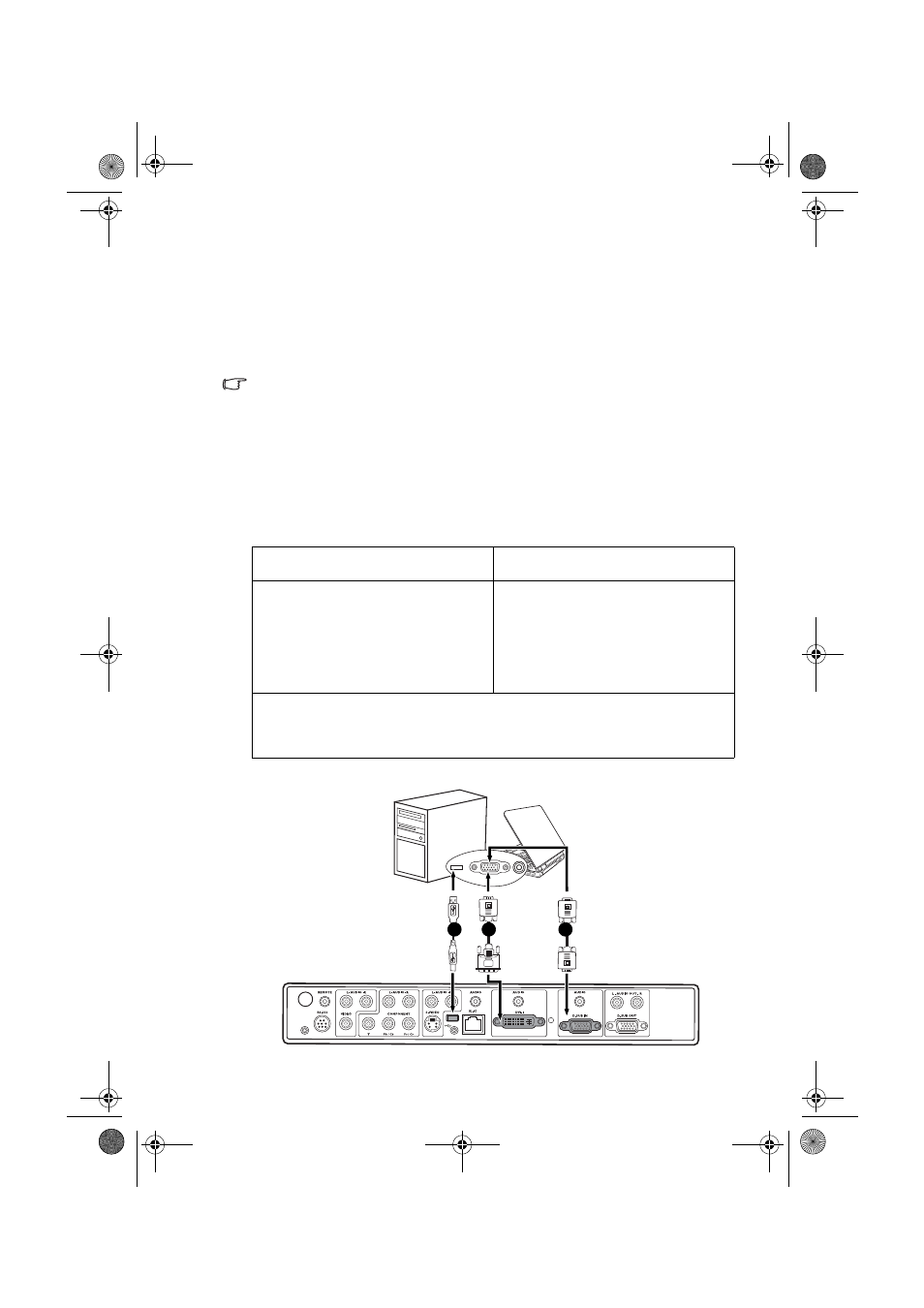

После завершения подключения система должна выглядеть следующим образом:
•
С помощью кабеля VGA:
•
С помощью кабеля подключения VGA к
DVI-A
1.
Подключите один кабеля VGA,
входящего в комплект поставки, к
выходному разъему D-Sub
компьютера.
2.
Подключите другойконец кабеля VGA
к входному разъему D-SUB IN на
проекторе.
1.
Подключите один конец кабеля
подключения "VGA к DVI-A" и
подключите конец VGA к выходу
D-Sub
на компьютере.
2.
Подключите конец DVI кабеля
подключения VGA к DVI-A к
входному разъему DVI-I на проекторе.
3.
При необходимости пользования функциейпостраничного пролистывания
изображения (см.
Постраничное пролистывание изображения" на стр. 56
)
подключите кабель USB к порту USB компьютера (разъем
4.
большего размера) и к разъему USB проектора (разъем меньшего размера).
Портативный или настольный компьютер
i.
Кабель
USB
ii.
Кабель
подключения
VGA
к
DVI-A
iii.
Кабель
VGA
