20 Установка проектора
Размеры проецируемого изображения
Для расчета нужного положения центра объектива см.
"
Габаритные размеры" на стр. 78
.
Для формата экрана 16:9 и проецируемого изображения 16:9
Таблица A: Для формата экрана 16:9 и проецируемого изображения 16:9
Размеры экрана Расстояние до экрана в мм Верти-
кальное
смещение
Диагональ Высота Ши-
рина
Макс. длина
( с макс.
масштабом)
Среднее
значение
Макс. длина
( с мин.
масштабом)
мм
Футы Дюймы мм мм мм
2,5 30 762 457 610 1043 1127 1210 46
4,2 50 1270 762 1016 1739 1878 2017 76
6,7 80 2032 1219 1626 2783 3005 3228 122
8,3 100 2540 1524 2032 3478 3757 4035 152
10,0 120 3048 1829 2438 4174 4508 4842 183
12,5 150 3810 2286 3048 5217 5635 6052 229
15,0 180 4572 2743 3658 6261 6762 7263 274
16,7 200 5080 3048 4064 6957 7513 8070 305
18,3 220 5588 3353 4470 7652 8264 8877 335
20,0 240 6096 3658 4877 8348 9016 9683 366

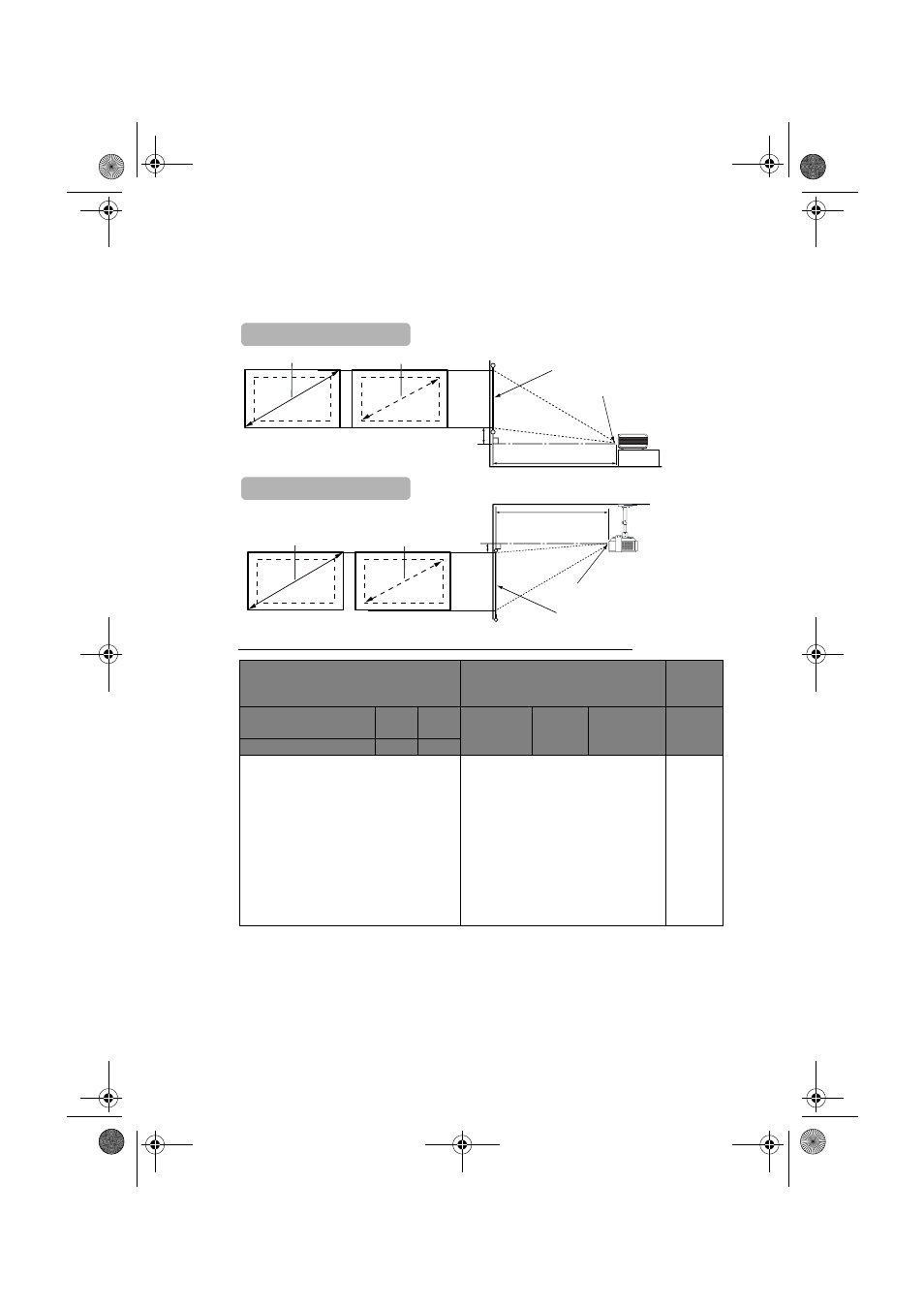

Макс . масштаб Мин . масштаб
Расстояние проецирования
Центр
объектива
Экран
Смещение
Установка на столе
Макс . масштаб Мин . масштаб
Расстояние
проецирования
Центр объектива
Экран
Смещ
Установка под
