7
УЗЕЛ ПЕРЕХОДНИКА ШНЕКОВОГО КОНВЕЙЕРА
И ПРИВОДНОГО ВАЛА
1. Установите уплотнения (408) в корпус переходника, см. рис. 6. При
необходимости использования опционального промежуточного
сальника установите только одно уплотнение на малом конце
переходника. Соблюдайте исключительные меры предосторожности
при установке во избежание повреждения уплотнений. Установите
уплотнения на место нажатием или постукиванием с приложением
давления только к наружному краю уплотнений. Убедитесь в
равномерной установке и отсутствии смещения уплотнений.
2. В случае использования опционального промежуточного сальника
установите две шпильки (413), стопорное пружинное кольцо (412) и две
гайки (414). Заверните гайки на шпильки на приблизительно 4–5 витков
резьбы. Установите три уплотнения со шнуровой навивкой (415) по кругу
в камеру переходника. Уплотнения должны упираться в регулируемое
стопорной пружинное кольцо (412). Для упрощения монтажа вала
привода на шаге 7 необходимо слегка расплющить навитые уплотнения
мягким молотком перед установкой. При установке навитых уплотнений
следует сместить стыковые соединения друг от друга.
3. Слегка постукивайте для проталкивания большой шайбы (407) в
развернутое отверстие на большей стороне переходника с целью
запечатывания навитого материала, установленного на шаге 2, или
уплотнения, установленного на шаге 1.
4. Разместите переходник на блоки ровно первичным валом по
направлению вниз.
5. Разместите переходник шнекового конвейера (400) на ступицу
выходного вала редуктора с расположением малого конца
(с четырьмя просверленными отверстиями) на редукторе.
Направляющая выступающая часть размером приблизительно 3,2 мм
должна располагаться в проходном отверстии уплотнения выходного
вала рядом со вспомогательным уплотнением. Выступающая часть
переходника не должна касаться поверхности литой части кожуха
редуктора.
6. Вставьте четыре винта (409) с разрезными пружинными шайбами
(410) через переходник и закрутите в редуктор. Затяните четыре
винта с головкой под шестигранник (409) с указанным в таблице 9
крутящим усилием.
7. Поверните редуктор на бок. Проявляйте осторожность для
предотвращения повреждений любых уплотнений и вставьте
приводной вал через корпус переходника в редуктор. Выровняйте
шпоночные канавки приводного вала и проходного отверстия
ступицы редуктора. Вдвиньте или вставьте, слегка постукивая, шпонку
в редуктор со стороны первичного вала ступицы выходного вала.
8. Установите стопорное пружинное кольцо (411) в клиновой разжим
шнекового конвейера (402). Убедившись в плотности посадки
приводного вала в редукторе, надвиньте клиновой разжим на вал.
9. Установите прижимную планку (401), винт приводного вала под
шестигранник (404) и пружинную шайбу (405). Затяните с крутящими
усилиями, указанными в таблице 9.
ДЕМОНТАЖ ПРИВОДНОГО ВАЛА
Для демонтажа приводного вала с редуктора следует выполнить
указанные ниже действия.
1. Выверните крепежный болт приводного вала (404) с пружинной
шайбой (405), а также, прижимную планку (401) и стопорное
пружинное кольцо (411).
2. Согласно указаниям таблицы 7, вставьте требуемый установочный
винт под шестигранник вровень в конец приводного вала.
Обратите внимание на отсутствие необходимости в использовании
установочного винта для редукторов TA6307HM и TA7315HM.
3. Расположите прижимную планку (401) вровень к концу приводного
вала малым торцом наружу. Установите стопорное пружинное кольцо
(411). При надлежащей установке стопорное пружинное кольцо
удерживает прижимную планку (401) в требуемом положении.
4. Вверните болт(-ы) для демонтажа в прижимную планку (401) и затяните
до выбивания клинового разжима приводного вала (402). После
выбивания клинового разжима приводного вала (402) вытяните
узел из редуктора. Извлеките установочный винт под шестигранник
(при наличии такового) из конца приводного вала. В данный момент
приводной вал может быть легко вынут из редуктора вытягиванием.
Примечание: Болт для демонтажа отличается от крепежного
стопорного болта. Корректные размеры болта для демонтажа
указаны в таблице 7.
Таблица 7. Крепежные элементы для демонтажа.
Размер редуктора Болт для демонтажа Установочный винт под шестигранник
MTA1107H 3/4-10 x 2 5/8-11 x 3/4
MTA3203H 7/8-9 x 2 3/4-10 x 3/4

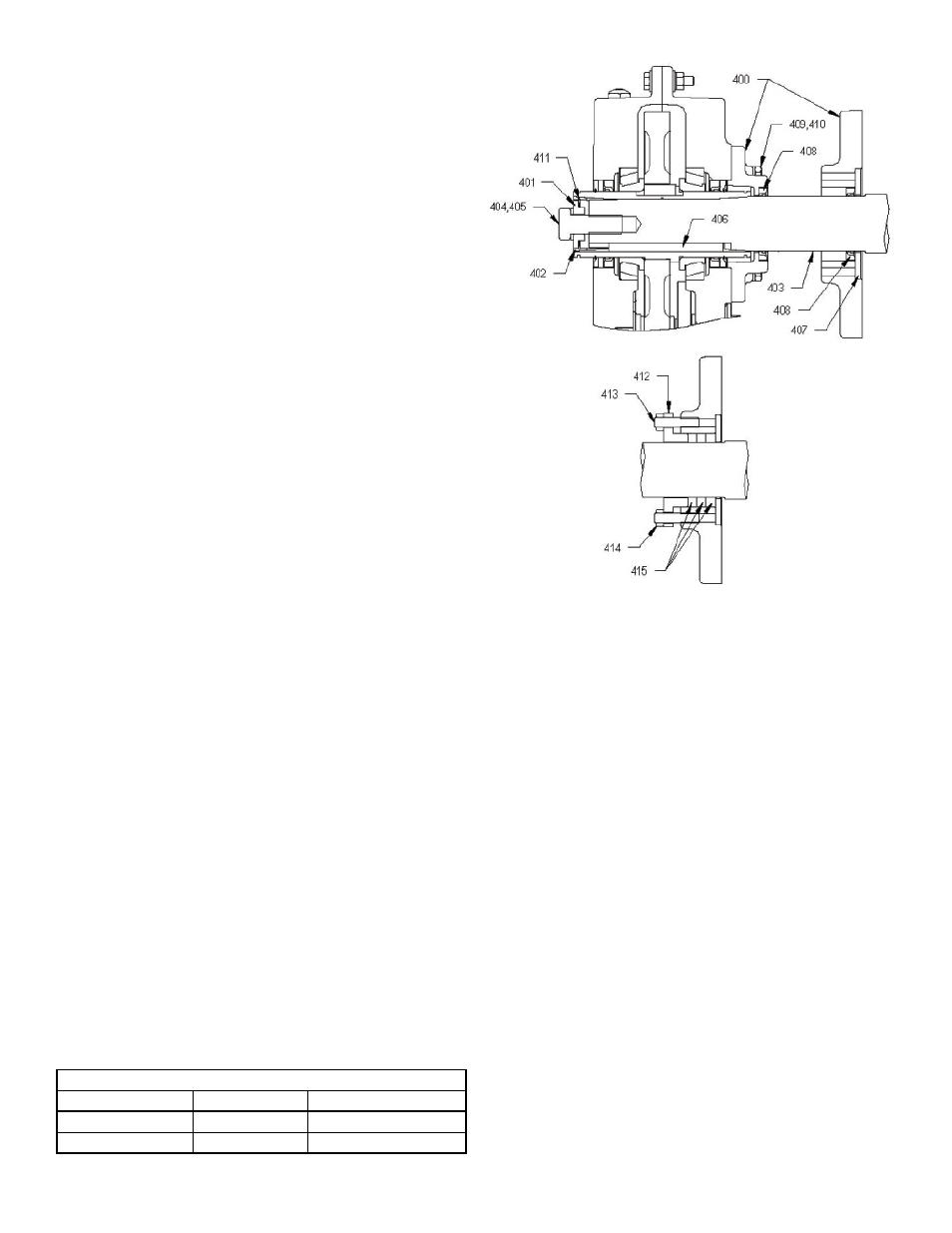

Рис. 6. Узел переходника шнекового конвейера.
КОМПЛЕКТ РЕГУЛИРУЕМОЙ
ПЕРЕХОДНОЙ МАНЖЕТЫ
