Установка InRow RD с жидкостным охлаждением
28
Соединения A-Link
Шина A-Link позволяет нескольким устройствам InRow RD (до 12 устройств) поддерживать связь
друг с другом. При помощи интерфейса дисплея нужно определить только одно устройство
InRow RD, остальные устройства нумеруются автоматически.
Чтобы устройства InRow RD работали в группе, необходимо соединить их поставляемыми
кабелями либо кабелями CAT-5 с разъемами RJ-45. Терминатор (150 Ом, 1/4 Вт) устанавливается
в порт A-Link и должен оставаться вставленным только в порты A-Link первого и последнего
устройства InRow RD.
Максимальная длина проводов всей группы не должна превышать 1000 м.

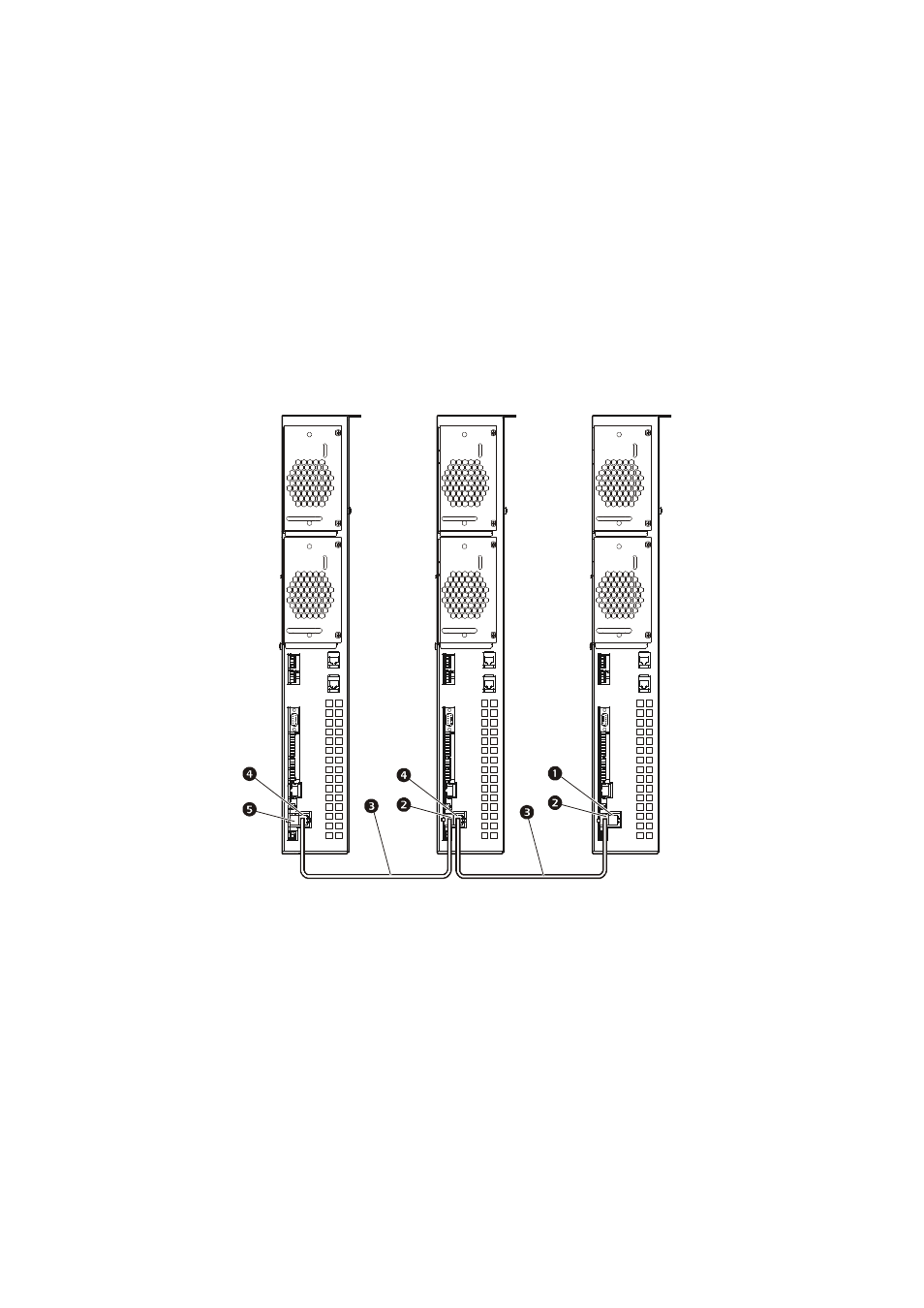

Выходной порт A-Link (с терминатором RJ-45*)
Выходной порт A-Link
Входной порт A-Link
Входной порт A-Link (с терминатором RJ-45*)
Кабель A-Link (ethernet-кабель CAT-5)
* Терминаторы RJ-45 для входных и выходных портов A-Link идентичны.
na26
77
a
InRow RD №1
InRow RD №2
Последнее
устройство
InRow RD
