27 Установка InRow RD с жидкостным охлаждением
Датчик температуры в стойке
Датчик температуры в стойке предназначен для мониторинга
и контроля воздушных потоков в оборудовании и обеспечения
необходимой подачи охлажденного воздуха к серверным
стойкам в центре обработки данных.
Оборудование поставляется с внешним датчиком температуры
в стойке. См. «Монтажный комплект» на стр. 5. Этот датчик
вместе с зажимами и опорами входит в установочный комплект, поставляемый с оборудованием.
Установка датчика температуры в стойку
Примечание: Установка датчиков температуры не требуется, если оборудование
работает в режиме RACS (система удержания воздуха в шкафу) или HACS (система
герметизации горячего коридора). Дополнительную информацию об этих системах
можно узнать на сайте www.apc.com. В конфигурации InRow установка температурного
датчика необходима.
1. Вставьте разъем датчика температуры стойки в соответствующий порт пользовательского
интерфейса. См. «Соединения пользовательского интерфейса» на стр. 25.
a. При установке сверху, проведите датчик
температуры через отверстие,
расположенное в верхней части
оборудования.
b. При установке снизу проведите датчик
температуры через отверстие в нижней части
оборудования.
2. Проведите датчик через верхнюю или нижнюю
часть смежной серверной стойки.

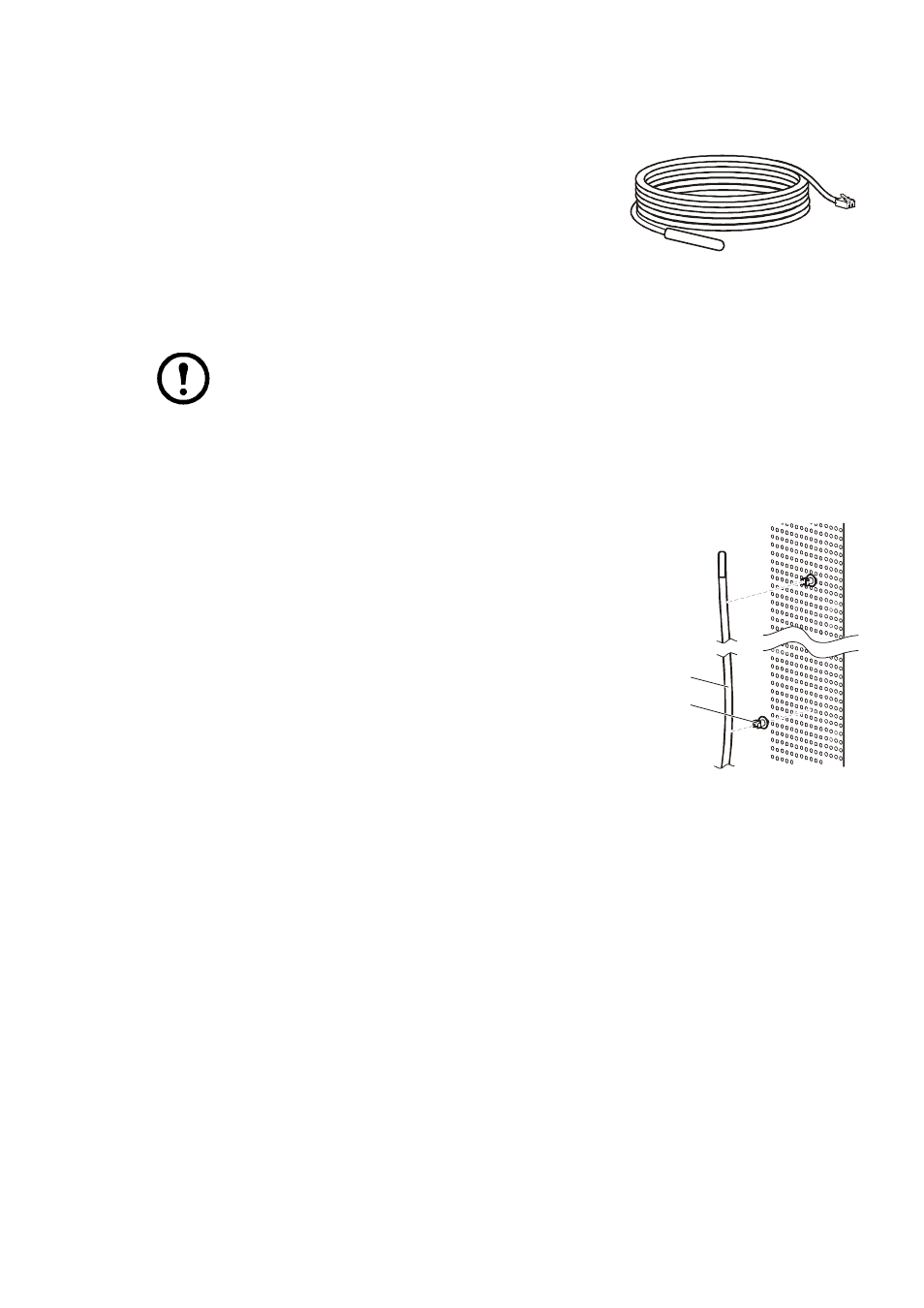

3. Закрепите кабель датчика температуры на
передней двери смежной серверной стойки в
нескольких местах при помощи поставляемых в
комплекте зажимов (см. схему). См. «Монтажный
комплект» на стр. 5.
Установите датчик там, где наиболее вероятен недостаточный приток охлажденного
воздуха. Оптимальное расположение датчика температуры стойки зависит от конкретных
особенностей монтажа, однако он должен располагаться в воздушном потоке для
обеспечения точных показаний.
Серверы, к которым предположительно будет поступать недостаточный объем
охлажденного воздуха (либо недостаточно охлажденный воздух из-за поступления
нагретого воздуха из горячего коридора):
a. Серверы, расположенные в верхней части стойки.
b. Серверы, расположенные на любой высоте в последней стойке ряда.
c. Серверы, расположенные за предметами, препятствующими доступу воздуха
(например за строительными конструкциями).
d. Серверы, расположенные в очень плотной группе стоек.
e. Серверы, расположенные вблизи стоек с блоками вытяжной вентиляции (ARU).
f. Серверы, расположенные очень далеко от оборудования.
g. Серверы, расположенные слишком близко к оборудованию.
g
e
n0
74
4a
gen
07
67
a
Зажим для
провода
Датчик
температуры
