Установка InRow RD с жидкостным охлаждением
Схемы подвода труб
Примечание: Для любого типа подключения можно выбрать верхний либо нижний
ввод, например, для кабеля питания, трубопровода слива, труб подачи и возврата
жидкости. Конфигурация трубной обвязки при вводе сверху имеет те же клапаны,
фитинги и сетчатые фильтры, что и конфигурация при вводе снизу.
С водяным охлаждением

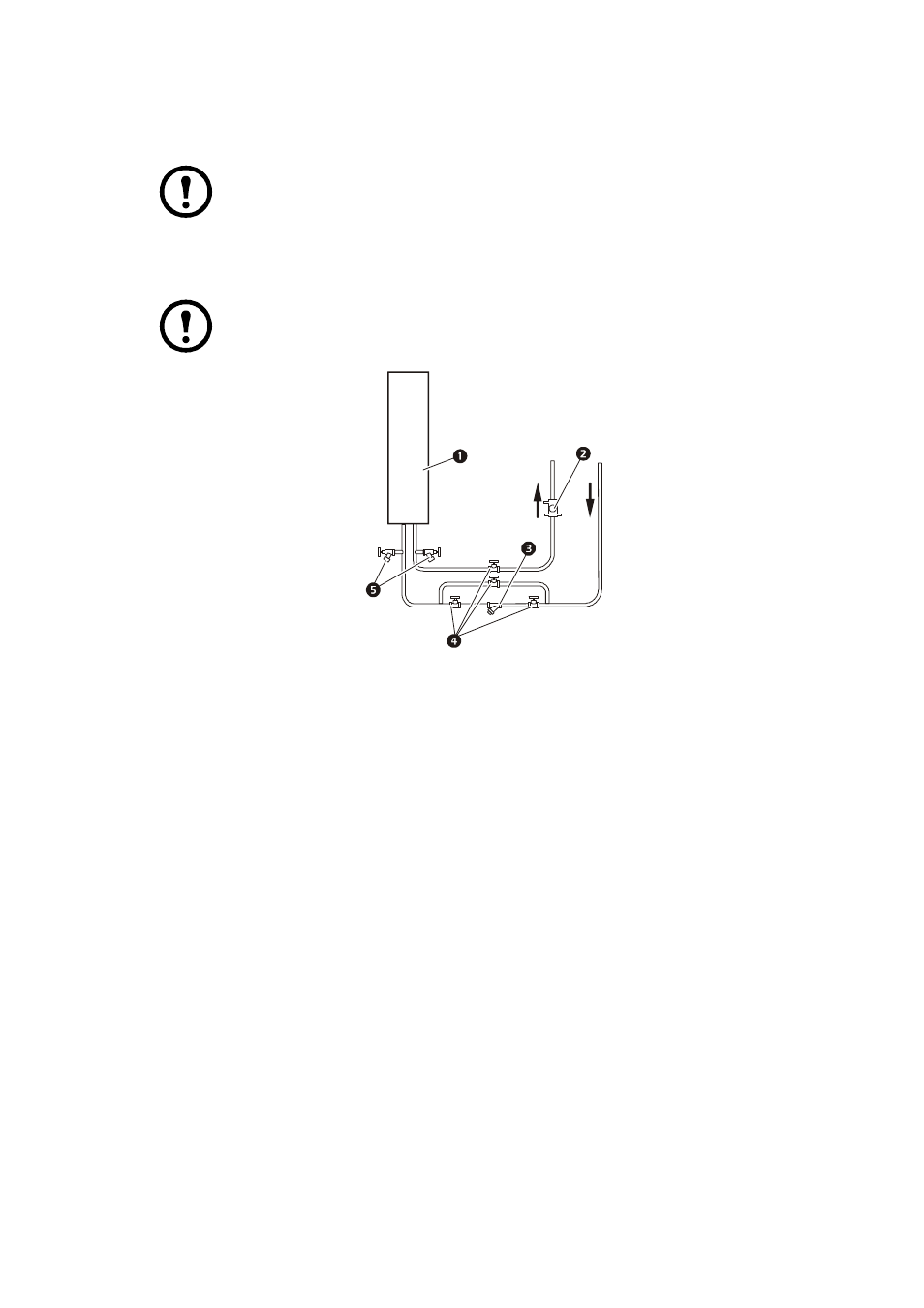

Примечание: На рисунке показан подвод труб снизу
Компонент Описание
Компонент Описание
InRow RD
Задвижка*
Наладочный клапан
Ниппель для рукава*
Фильтр*
* Поставляется отдельно и устанавливается на месте
