Установка InRow RD с жидкостным охлаждением
26
Сигнальные переключающие контакты и выключающий ввод
См. поз. 6–13 в разд. «Соединения пользовательского интерфейса» на стр. 25. Реле, встроенное в
пользовательский интерфейс, управляется сигналом тревоги, заданным пользователем (например,
сигналом неисправности вентиляторов). До включения тревоги, сигнал с контакта COM (общий)
поступает на контакт НЗ (нормально замкнутый). При активации тревоги срабатывает реле,
передавая сигнал с контакта COM на контакт НР (нормально разомкнутый). К нормально
замкнутому и нормально разомкнутому контактам можно подключать удаленные сигнальные
лампы, звуковой сигнал тревоги или другие устройства, которые предупреждают оператора о
наличии условий возникновения тревоги.

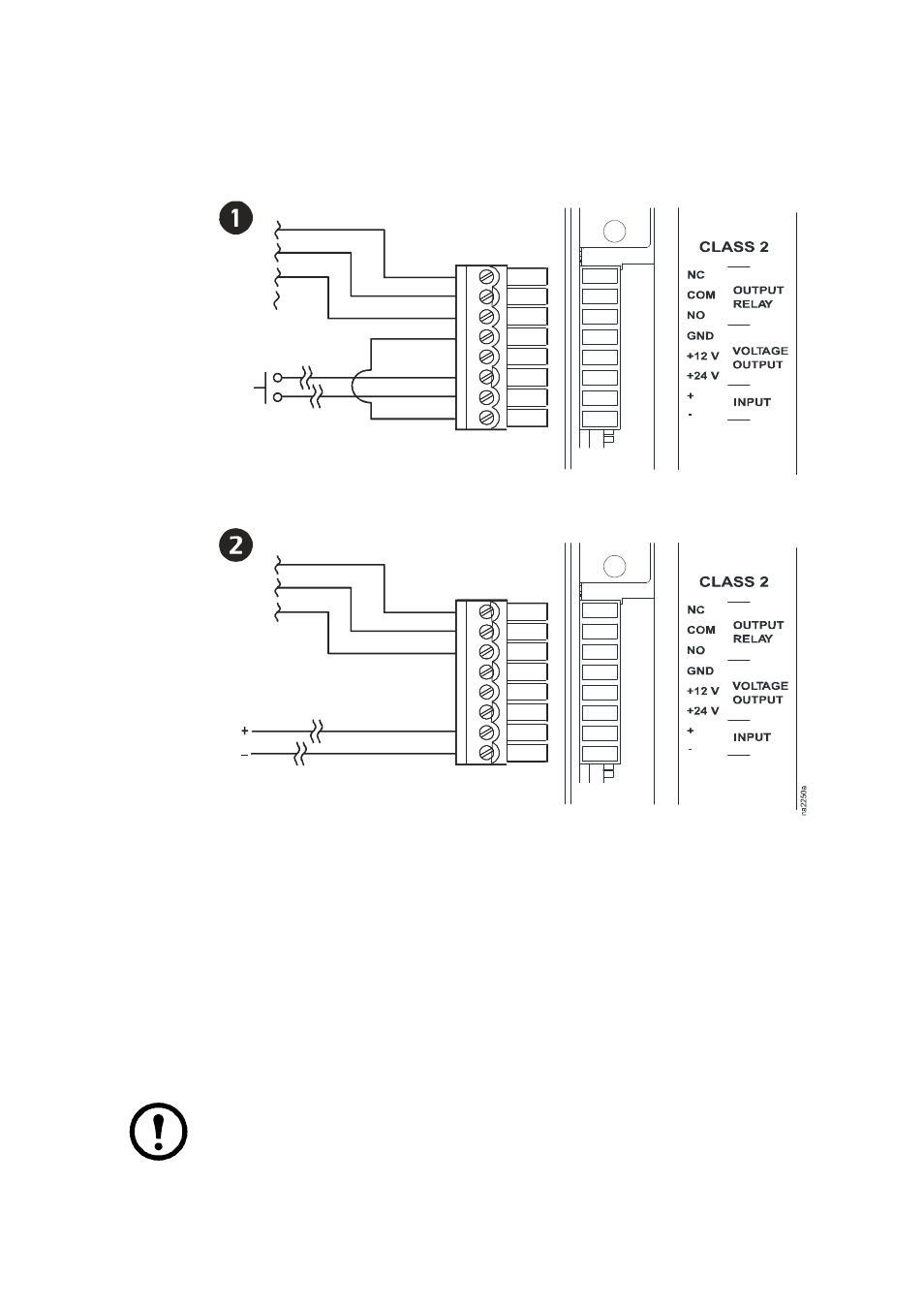

К выключающим входам может быть подключен удаленный выключатель, как показано на
рисунке.
Примечание: При питании удаленного выключателя можно использовать +12 В
постоянного тока или +24 В постоянного тока.
Remote switch using
internal power
(24 Vdc shown)
Field-supplied
voltage
(12/24 Vdc or Vac)
Дистанционный
выключатель,
работающий от
внутреннего
источника питания
(на рисунке 24 В
постоянного тока)
Местное
напряжение (на
предприятии)
(12/24 В
постоянного или
переменного тока)
