Установка InRow RD с жидкостным охлаждением
20
Механические соединения
Соединение трубопроводов
Примечание. Прокладывайте все трубопроводы в соответствии с применимыми
промышленными инструкциями, региональными и государственными правилами и
нормами.
Комплект линий жидкостного трубопровода расположен в шкафу. Две линии трубопровода можно
протянуть как через верхнюю, так и через нижнюю часть оборудования.

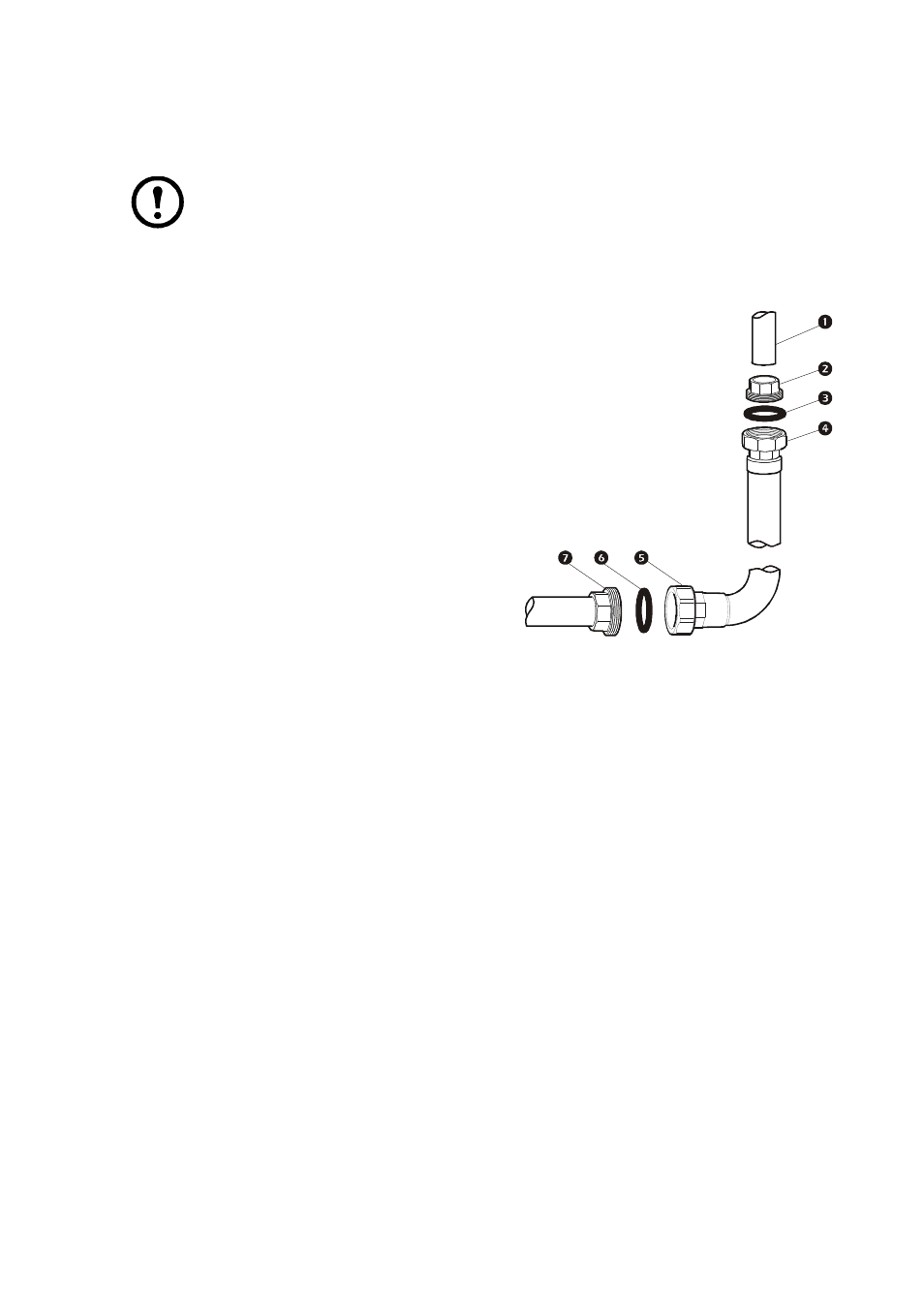

Для каждой жидкостной линии: Снимите фиттинг
с торца трубопровода . Припаяйте фиттинг к
входной или выходной трубе .
Для каждого соединения используйте
уплотнительные прокладки ( и на рисунке),
поставляемые в комплекте. Другим концом труба
устанавливается в трубопровод Inrow RD . Муфты
затягиваются моментом 2,26 Нм.
Изолируйте жидкостный трубопровод, используя
поставляемую в комплекте изоляцию.
Дополнительные сведения см. в разделе
«Монтажный комплект» на стр. 5.
