PDU/БРП с обходной цепью — Эксплуатация и техническое обслуживание
57
Как подключить пользовательские
входные контакты и релейные выходы к
плате пользовательских подключений
устройства PDU/БРП
Обзор
Замыкание контактов производится
на плате пользовательских
подключений для проверки состояния
контактов (NO - нормально
разомкнутый, или NC - нормально
замкнутый). Возможно осуществление
восьми подключений — четырех
входных контактов и четырех
релейных выходов.

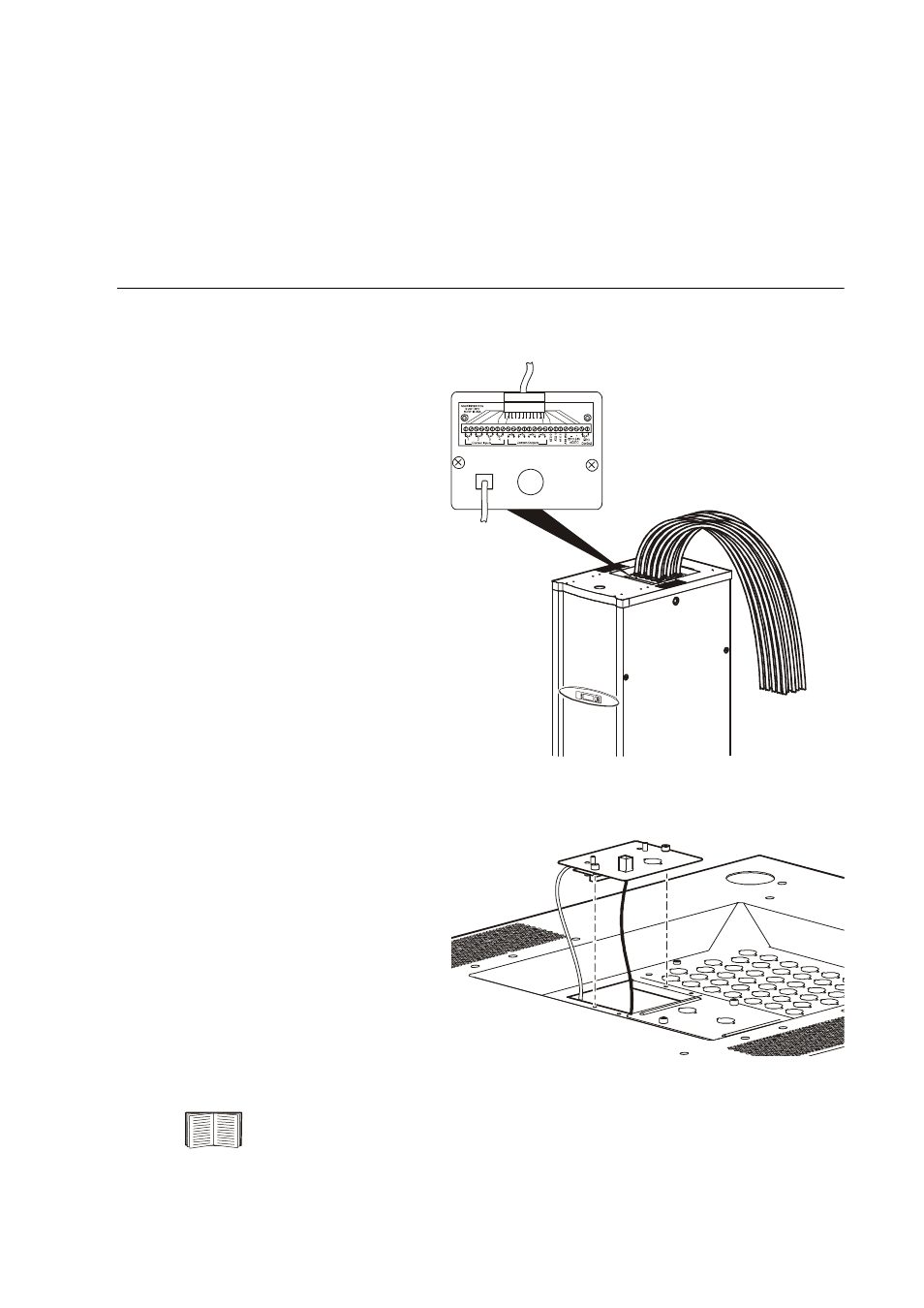

На рисунке справа изображено
расположение платы
пользовательских подключений в
верхней части монтажного шкафа
устройства
PDU/БРП.
Вы можете осуществить подключения
внутри монтажного шкафа или вынув
плату пользовательских подключений.
Снятие платы производится
с помощью отвертки Phillips или
стандартной отвертки путем
откручивания двух невыпадающих
винтов. Используйте удаляемую
заглушку в плате, чтобы проложить
кабели к пользовательскому разъему
или от него. При снятии платы
убедитесь, что не нарушаются
существующие подключения.
См. раздел “Relay Outputs (Релейные выходы)” на стр. 68 для просмотра
характеристик релейного выхода.
