Обзор: Компоненты PDU/БРП с обходной цепью
PDU/БРП с обходной цепью — Эксплуатация и техническое обслуживание
9
Плата пользовательских подключений
Более подробное описание и расположение платы пользовательских подключений см. (
) на

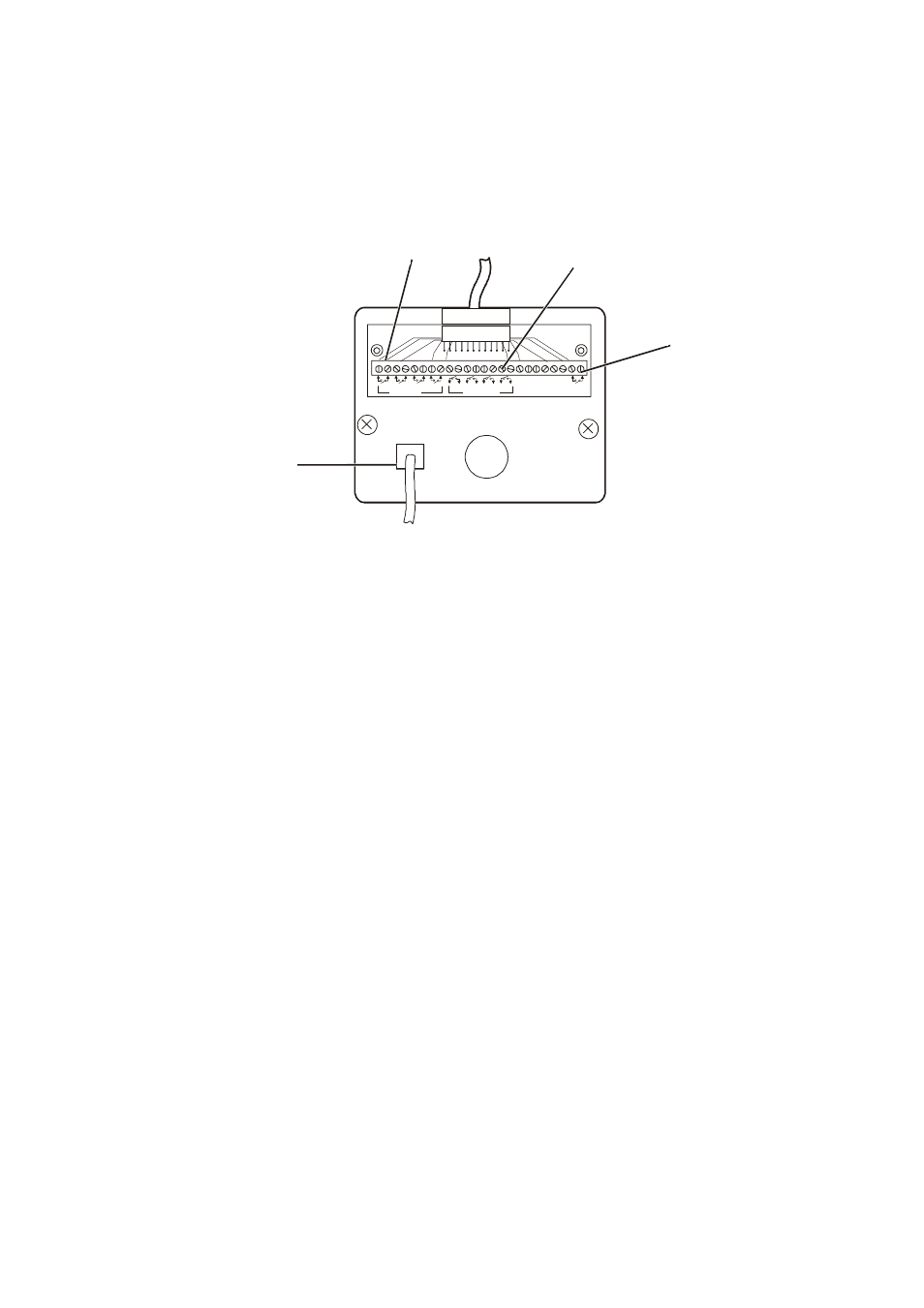

стр. 9. Более детальное изображение платы пользовательских подключений приведено на
следующем рисунке.
1
2
3
4
AT
S
E
N
AT
S
0
AT
S
1
AT
S
2
EPO
Contact
– +
EPO 24V
AC/DC
Contact Inputs
Contact Outputs
USER INTERFACE
© 2001 APC
MADE IN USA
ٛ
ٛ
ٛ
Подключите PDU/БРП InfraStruXure к сети или к InfraStruXure Manager
посредством порта Ethernet.
Плата пользовательских подключений имеет четыре разъема входных
контактов для проверки состояния нормально замкнутых (NC) или нормально
разомкнутых (NO) контактов.
Плата пользовательских подключений имеет четыре релейных выхода для
подключения к нормально замкнутым (NC) или нормально разомкнутым (NO)
контактам.
Аварийный выключатель питания (EPO) следует установить в одно из трех
положений, соответствующих подключениям EPO (24 В постоянного тока,
24 В переменного тока, или замыкание контактов).
