Обзор. Компоненты устройства PDU/БРП InfraStruXure
8 PDU/БРП InfraStruXure — Эксплуатация и обслуживание

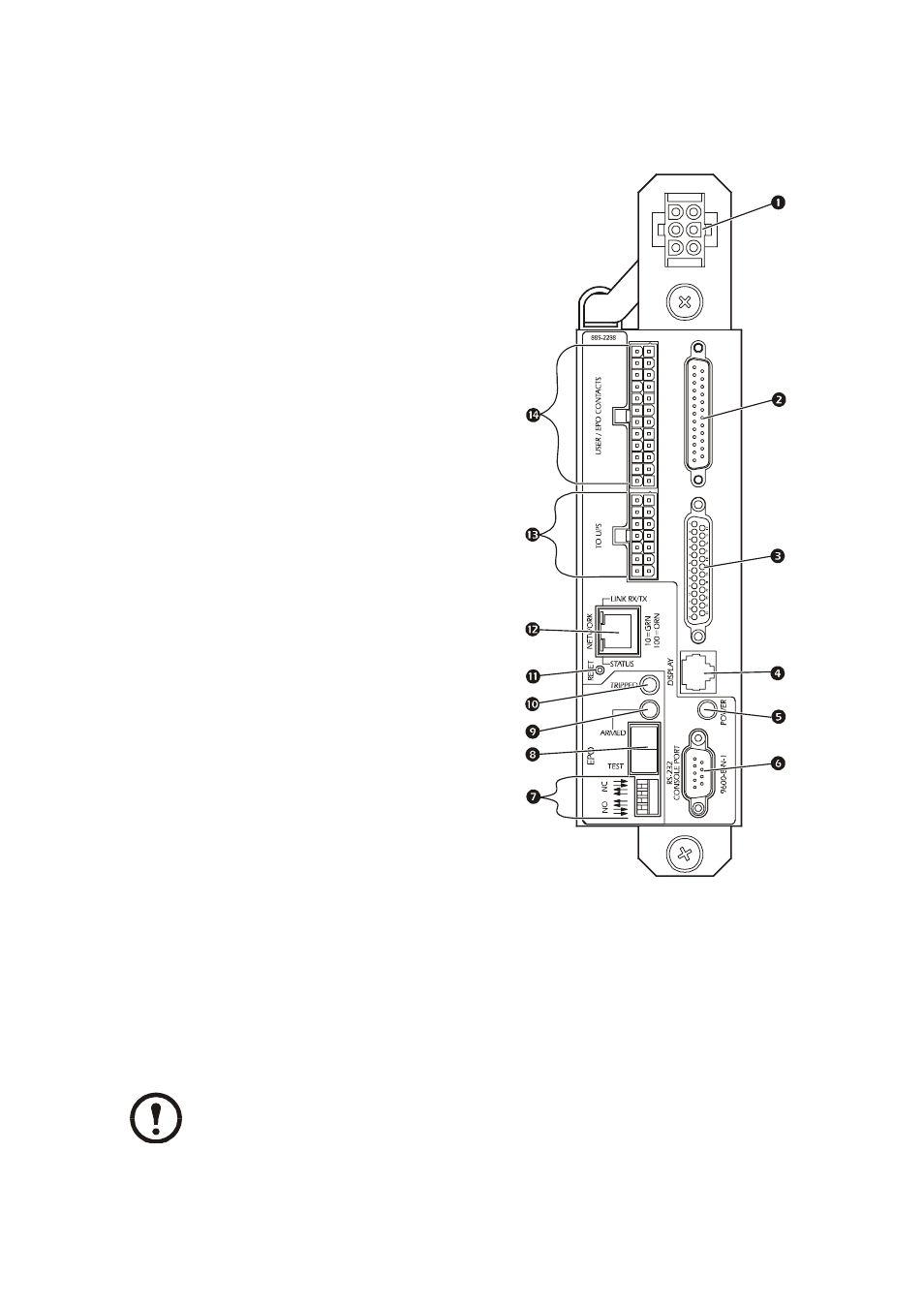

Блок контроля PDU/БРП
С этого разъема осуществляется подача питания на вход
блока контроля PDU/БРП от автоматического
выключателя на передней панели PDU/БРП. На блок
контроля подано питание, если панель включена и
автоматический выключатель блока контроля замкнут.
К этому разъему подсоединяются датчики,
контролирующие уровни напряжения, тока и мощности.
С цифрового входа производится считывание
информации о состоянии автомата защиты, нагреве
трансформатора, вентиляторов и т.д.
С помощью порта дисплея (RJ-45) осуществляется
подключение блока контроля PDU/БРП к интерфейсу
дисплея PDU/БРП.
Индикатор питания показывает наличие питания
на входе блока контроля PDU/БРП.
Порт консоли (DB-9) используется для подсоединения
переносного компьютера к блоку контроля посредством
соответствующего соединительного кабеля. Данный порт
используется для конфигурирования элементов при
обслуживании устройства PDU/БРП.
DIP-переключатели аварийного выключения EPO
настраивают ввод EPO в зависимости от типа
подключенного аварийного выключателя — нормально
замкнутый (Normally Closed - NC) или нормально
разомкнутый (Normally Open - NO).
Если переключатель работы-проверки Arm/Test
аварийного выключателя установлен в положение Test
(Проверка), при срабатывании аварийного выключателя
не произойдет отключения нагрузки. Если этот
переключатель установлен в положение Arm (Работа),
при срабатывании аварийного выключателя отключается
главный входной выключатель устройства PDU/БРП.
Индикатор Armed (В работе) аварийного
выключателя становится зеленым при включении
переключателя (нажата кнопка EPO) независимо
от положения аварийного переключателя
работы-проверки Arm/Test.
Индикатор Tripped (Разомкнут) аварийного
выключателя становится красным при срабатывании
аварийного выключателя (нажата кнопка EPO)
независимо от положения аварийного переключателя
работы-проверки Arm/Test.
С помощью кнопки перезагрузки Reset осуществляется сброс сетевого процессора. Устройство
PDU/БРП и блок контроля PDU/БРП при этом не сбрасываются.
Подсоединение к модулю InfraStruXure Manager производится через сетевой порт.
ПортTo UPS (к ИБП) соединяет блок контроля PDU/БРП с платой обходной цепи Maintenance
Bypass/PCB и платой аварийного выключения EPO внутри ИБП Symmetra PX. Этот порт подсоединен
к кабелям, закрепленным внутри устройства PDU/БРП и подключенным к ИБП Symmetra PX во время
установки системы.
Дополнительный порт пользовательских контактов и контактов аварийного выключения User/EPO
Contacts подсоединен к кабелям, подключенным к плате пользовательских подключений на верхней
(или нижней) части устройства PDU/БРП. Этот порт позволяет использовать релейные выходы (4),
входные контакты (4) и вход аварийного выключения (1).
Note
Примечание
Платы мониторинга тока цепей следует присоединить к портам (RJ-11) Монитора тока цепей. Эти
порты находятся в верхней части блока контроля PDU/БРП и имеют соответствующую маркировку
на передней панели блока. Каждый порт соответствует определенной секции автоматов защиты на
распределительной панели автоматов защиты устройства PDU/БРП: верхний левый= [01..41];
верхний правый= [02..42]; нижний левый= [43..83]; нижний правый= [44..84].
