Обзор: Компоненты PDU/БРП с обходной цепью

PDU/БРП с обходной цепью — Эксплуатация и техническое обслуживание

7

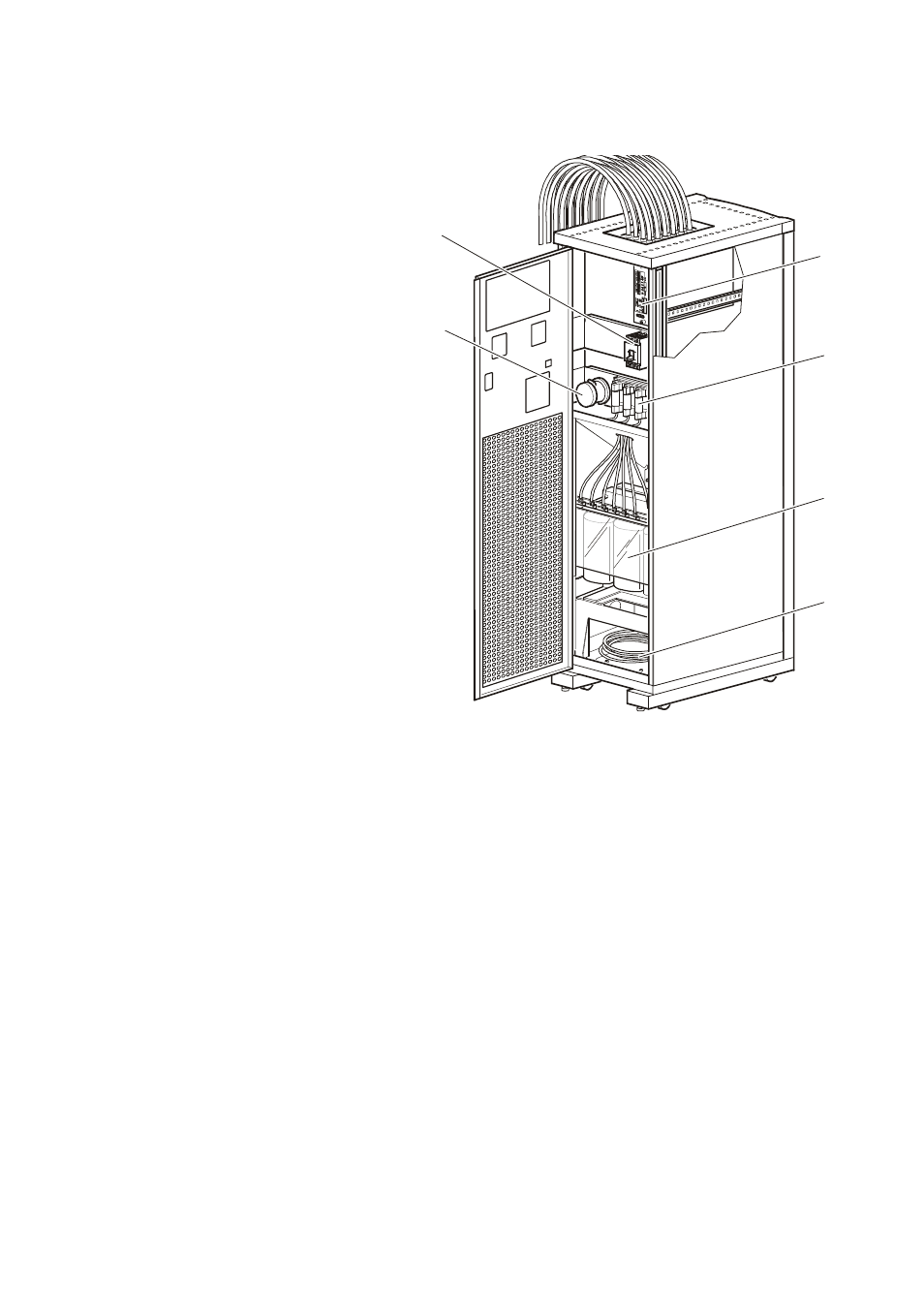

Вид сзади (внутренняя часть)

Порт нагрузочных испытаний

позволяет осуществить
нагрузочные тесты системы
ИБП с целью проверки
работоспособности в
соответствии с техническими
требованиями. (Это
дополнительный компонент,
заказывается отдельно.)

Главный входной

выключатель подсоединен к
электросети. На этот
выключатель поступает входное
напряжение 400 В, которое
подключается по трехпроводной
схеме L1, L2, L3 в случае PDU/
БРП с трансформатором или по
четырехпроводной схеме L1, L2,
L3, N, если блок PDU/БРП не
оснащен трансформатором.

 В устройстве контроля PDU/БРП имеется несколько плат мониторинга тока и

напряжения, данные с которых поступают на центральную плату, расположенную в
устройстве контроля PDU/БРП. В устройстве контроля PDU/БРП имеется один порт
10BaseT (CAT-5) для подключения к концентратору (или коммутатору) контроллера
данных, четыре подключения контактов, программируемых пользователем, и выбор трех
различных подключений (замыкатель контактов, 24 В переменного тока, 24 В
постоянного тока) для аварийного выключателя.

Предохранители защищают тиристоры в выключателе обводной цепи ИБП.

Предохранители предоставляются только с блоками PDU/БРП без трансформатора.

 Выходная мощность дополнительного изолирующего входного трансформатора

подается на входной автоматический выключатель системной (сервисной) обходной цепи.
Примечание. Вторичная обмотка изолирующего входного трансформатора должна
подключаться к системе заземления только отдельным проводом.
