Обзор: Компоненты PDU/БРП с обходной цепью
6
PDU/БРП с обходной цепью — Эксплуатация и техническое обслуживание

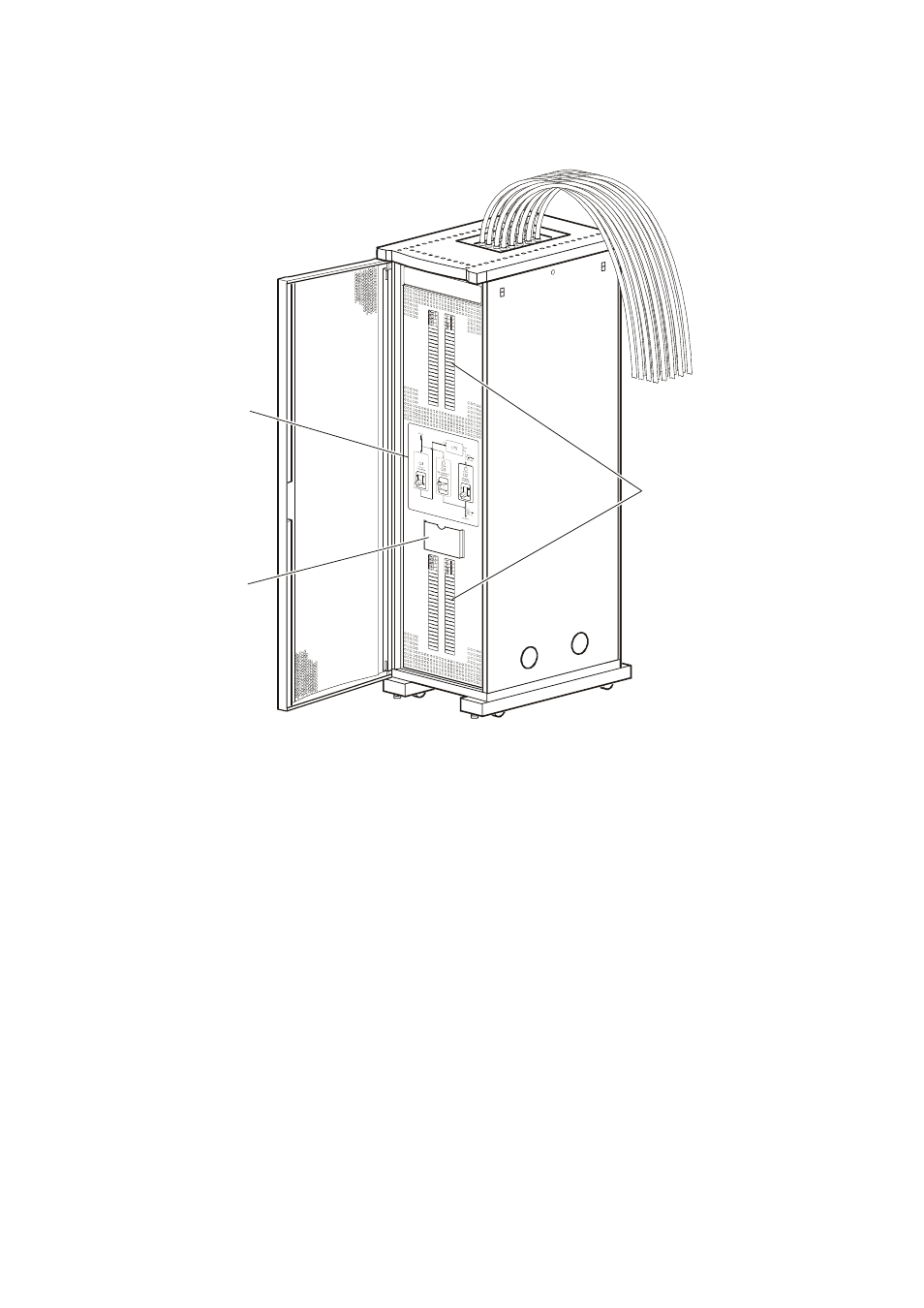

Вид спереди (внутренняя часть)
Панели автоматов защиты на 42 установочных места (позиции) каждая,
позволяют установить 84 однополюсных автоматических выключателя.
Каждый однополюсный автоматический выключатель обеспечивает однофазное
(L-N) напряжение 230 В. Предельная величина тока для каждой позиции зависит
от номинала установленного в ней автоматического выключателя.
Отсек для документов предназначен для хранения документации по панелям
автоматов защиты, например, графиков обслуживания распределительных
панелей PDU/БРП (прилагаются).
Панель сервисной обходной цепи содержит три автоматических выключателя,
которые позволяют изолировать ИБП от электросети во время технического
обслуживания. Входной автоматический выключатель имеет маркировку Q1,
выходной — Q2, а автоматический выключатель обходной цепи — Q3. Схема на
панели обходной цепи PDU/БРП отображает распределение потоков мощности,
а светодиоды H2 и H3 показывают, когда можно безопасно работать с
автоматическими выключателями Q2 и Q3.
