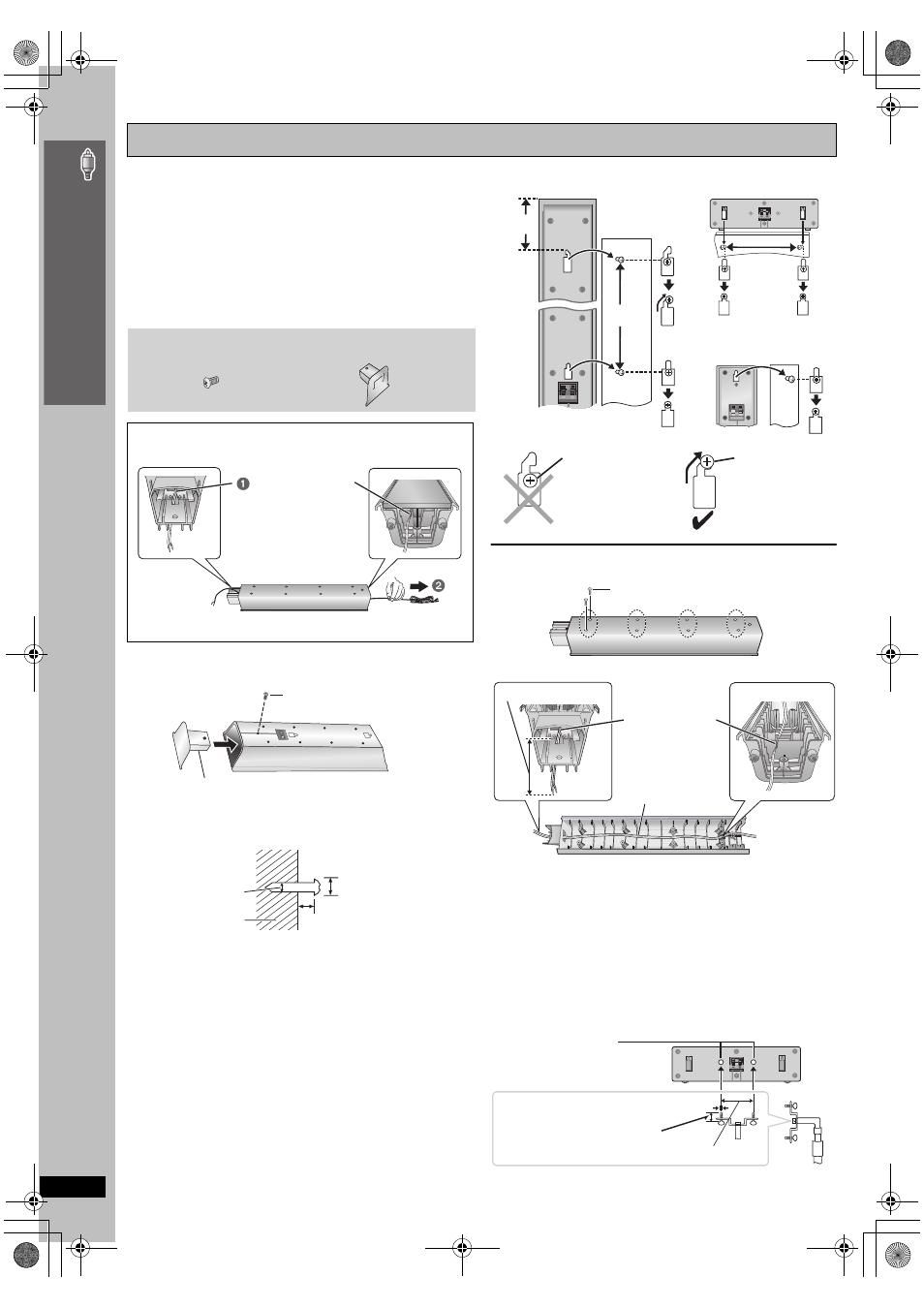

∫ Крепление на стене
Вы можете закрепить все колонки (кроме сабвуфера) на
стенах.
≥ Стены или балки, к которым будут крепиться колонки,
должны выдерживать вес более 10 кг на винт. При
установке колонок на стене обратитесь за консультацией к
квалифицированному строителю. Неправильное крепление
может привести к повреждению стены и колонок.
≥ При установке колонок на стене мы рекомендуем
использовать струну (не прилагается) для предотвращения
падения колонок.
1 Установите заглушку на фронтальной колонке.
2 Заверните винт (не прилагается) в стену.
3 Надежно установите отверстие(-я) колонки на винт(-ы).
Перекрепление кабеля колонки к стойке
1
Выверните восемь винтов из стойки и снимите сетку колонки.
2
Разместите кабель.
3
Закрепите сетку колонки винтами.
∫ Установка стоек колонок
(не прилагаются)
(Кроме фронтальных колонок)
Перед приобретением стоек убедитесь, что они соответствуют этим условиям.
Убедитесь в том, что диаметр и длина винтов, и расстояние
между винтами соответствуют указанным на диаграмме.
≥ Стойки должны выдерживать нагрузку свыше 10 кг.
≥ Стойки должны быть устойчивы, даже если колонки
располагаются высоко.
Варианты установки колонок
Подготовка фронтальных колонок
1
Извлеките кабель колонок из стойки.
2
Подсоедините кабель (
➜ стр. 7).
2 Заглушки
2 Винта
Извлеките кабель
из паза.
1
2
Винт
Надежно затяните.
Заглушка
от
‰7,5 до ‰9,5 мм
от 5,0 до 7,0 мм
Стена или балка
‰4,0 мм
В таком положении
колонка может
упасть, если она
будет сдвинута
влево или вправо.
Переместите
колонку так,
чтобы винт
находился в этом
положении.
106 мм
200 мм
Центральная колонка
Колонка звукового
окружения
340 мм
Фронтальная колонка
Например:
Винт
Вставьте кабель
в паз.
Около 15 см
Кабель
Стойка колонки
(не прилагается)
Толщина пластины плюс от
7 мм до 10 мм
Например, Центральная колонка
5 мм, шаг резьбы 0,8 мм
Отверстия для винтов
по металлу
Для крепления к
стойкам колонок
60 мм
