COMPONENT VIDEO OUT ≥ Использование разъема COMPONENT VIDEO OUT
Разъемы COMPONENT VIDEO OUT позволяют получить более
четкое изображение, чем разъем S-VIDEO OUT. Эти разъемы
могут использоваться для чересстрочного или построчного
выхода. Подключение с использованием этих разъемов подает на
выход сигналы цветового разделения (P
B /P R ) и сигнал яркости (Y)
для достижения высокой точности при воспроизведении цветов.
≥ Обозначение разъемов компонентного видеовхода зависит от
телевизора или монитора (например, Y/P B /P R , Y/B-Y/R-Y, Y/C B /C R ).
Подключайте разъемы соответствующих цветов.
≥ При выполнении этого подключения выберите “Video/YPbPr” или
“S-Video/YPbPr” из QUICK SETUP ( ➜ стр. 13). Если выбрано
“RGB/No Output”, RGB-сигнал подается на выход через разъем
SCART (AV), и никакой сигнал не подается на выход через
выходные разъемы компонентного выхода.
S-VIDEO OUT
≥ Использование разъема S-VIDEO OUT
Разъем S-VIDEO OUT обеспечивает более яркое изображение,
чем VIDEO OUT за счет разделения сигналов цветности (C) и
яркости (Y). (Реальные результаты зависят от телевизора.)
SCART
≥ Использование разъема SCART (AV)
Для улучшения качества изображения вы можете изменить выход
видеосигнала с разъема SCART (AV) с “Video” на “S-Video” или
“RGB” для соответствия типу используемого вами телевизора.
Выберите “S-Video/YPbPr” или “RGB/No Output” из QUICK SETUP
(
➜ стр. 13).
Это подключение также позволяет вам воспроизводить звук с
телевизора через вашу систему домашнего кинотеатра.
Обратитесь к разделу “Управление другим оборудованием”
(
➜ стр. 33).

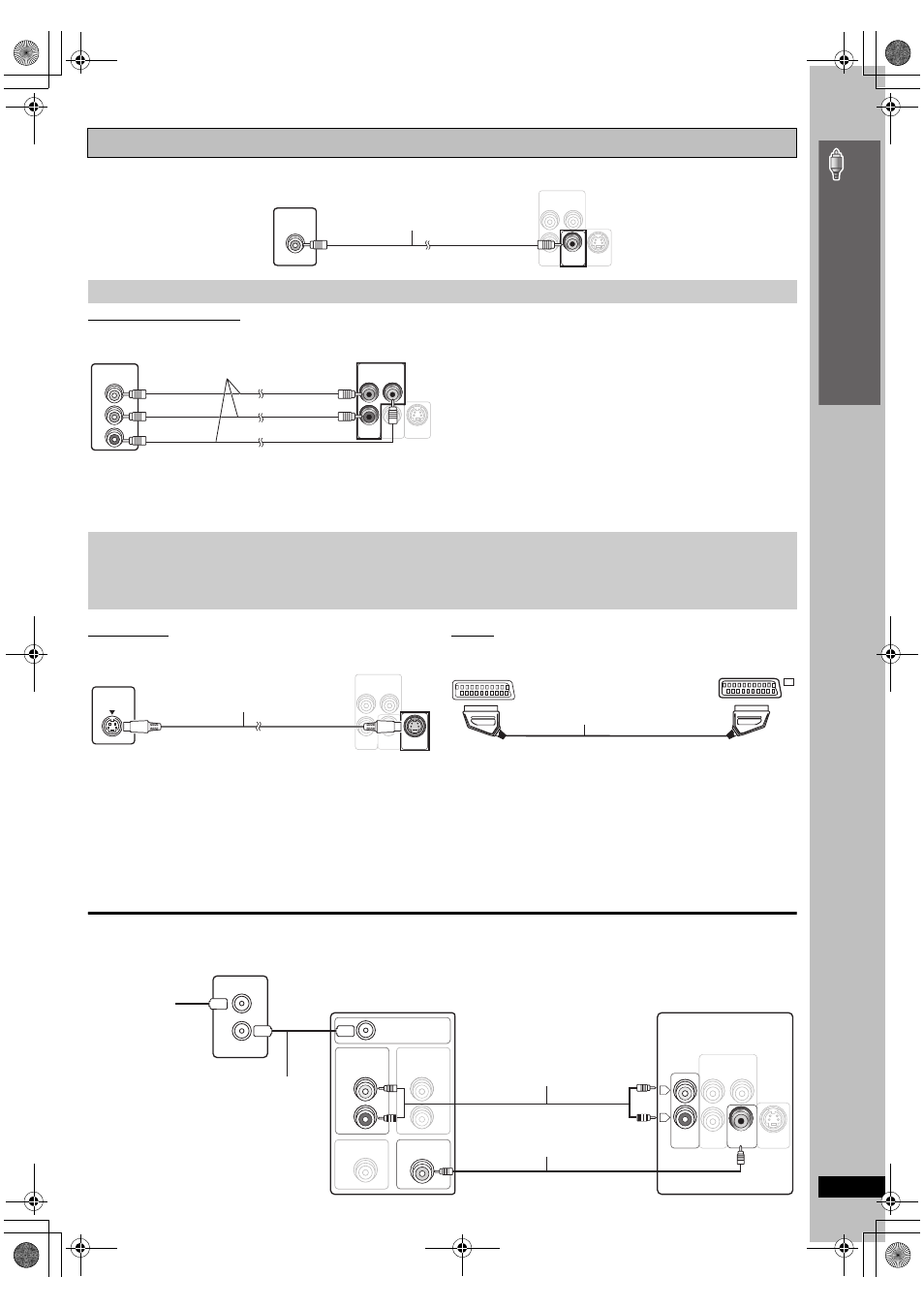

∫ Подключение абонентской приставки кабельного телевидения или видеомагнитофон
Основные видеоподключения
Другие видеоподключения для улучшенного качества изображения
VIDEO VIDEO
OUT OUT
S-VIDEO
OUT
P B
P R
Y
VIDEO IN
COMPONENT VIDEO OUT
Телевизор
(не прилагается)
Задняя панель основного устройства
Видеокабель
(прилагается)
VIDEO
OUT
S-VIDEO
OUT
P B
P R
Y
COMPONENT
VIDEO IN
P R
P B
Y
COMPONENT VIDEO OUT
Телевизор
(не прилагается) Задняя панель
основного устройства
Видеокабели
(не прилагаются)
Для наслаждения построчным видео
≥ Подключите к построчному выходу совместимого телевизора.
≥ Установите “Video Output Mode” на “480p” или “576p” и затем выполните инструкции, указанные в экранном меню (
➜ стр. 23, Picture Menu).
≥ Телевизоры Panasonic с входными гнездами 625 (576)/50i·50p, 525 (480)/60i·60p совместимы с построчным видео.
Проконсультируйтесь с изготовителем, если у вас телевизор другой марки.
VIDEO
OUT
S-VIDEO
OUT
P B
P R
Y S-VIDEO
IN
COMPONENT VIDEO OUT
Телевизор
(не прилагаются)
Кабель S-video
(не прилагаются)
Задняя панель
основного устройства
AV
AV
Телевизор
(не прилагаются)
Кабель Scart
(не прилагаются)
Задняя панель
основного устройства
RF IN
RF OUT
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
AUX AUX VIDEO VIDEO
OUT OUT
S-VIDEO
OUT
P B
P R
Y
L
R
COMPONENT VIDEO OUT
Телевизор
(не прилагается)
Видеокабель
(прилагается)
Задняя панель
основного устройства
Аудиокабель
(не прилагается)
≥ Вы можете использовать
кабельное подключение
scart (
➜ выше) вместо этого
подключения.
РЧ-кабель
(не прилагается)
Абонентская приставка кабельного телевидения или видеомагнитофон
