Подготовка
≥ Во избежание повреждения и царапин положите мягкую ткань и производите сборку колонок на ткани.
≥ Для сборки используйте крестовую отвертку.
≥ Перед началом сборки, установкой и подсоединением убедитесь в том, что вы располагаете всеми указанными компонентами.
≥ Правая и левая колонки и стойки не различаются.
≥ Для установки на стене обратитесь к стр. 8.

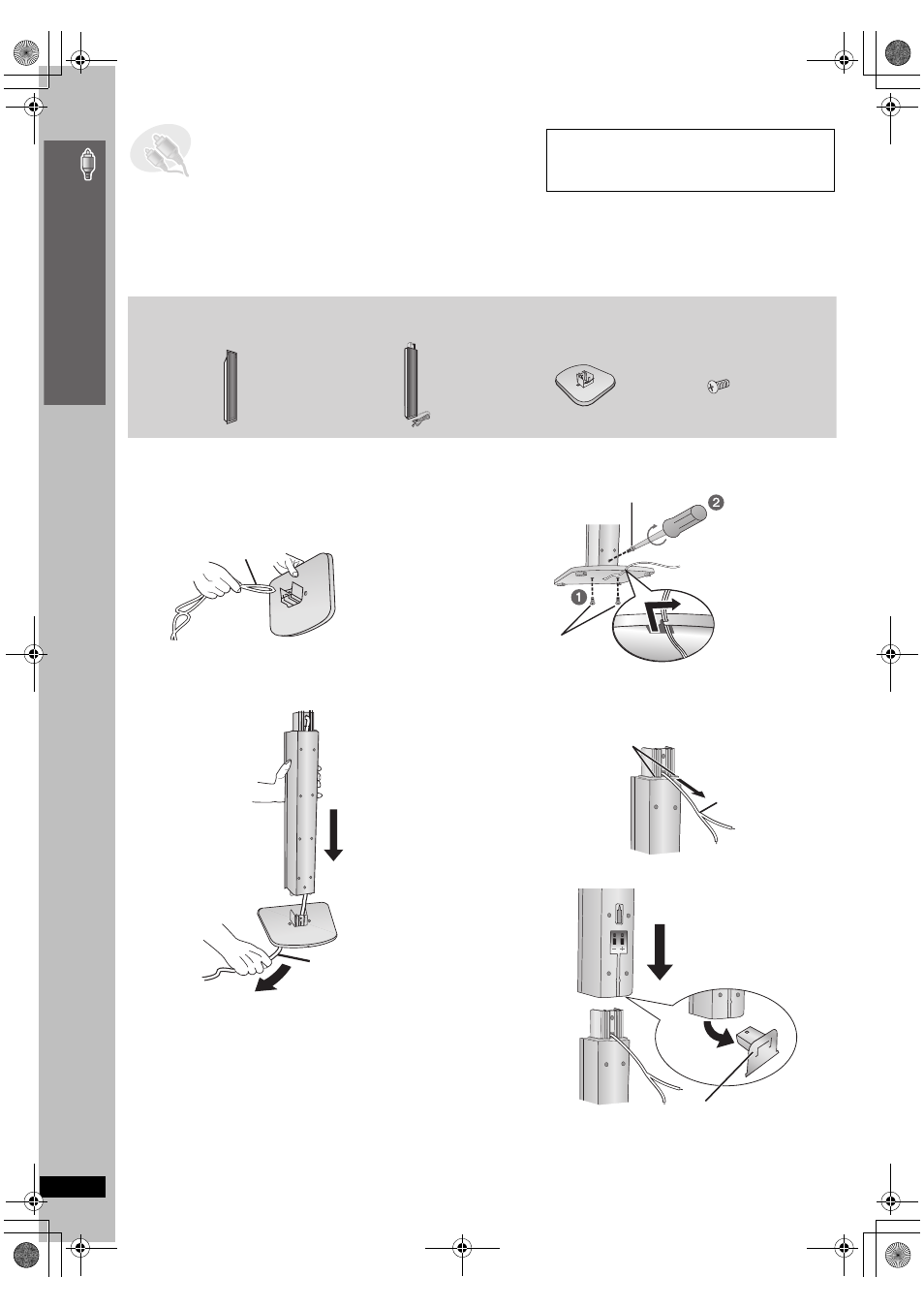

1
Прикрепите стойку к основанию.
1 Пропустите кабель колонки через основание.
Для большего удобства свободно сложите кабель
пополам (сильно не перегибайте), пропустите согнутую
часть в отверстие и затем пропустите оставшуюся часть
кабеля через основание.
2 Соедините стойку с основанием, аккуратно
протягивая конец кабеля колонки.
2
Закрепите стойку на основании.
3
Прикрепите колонку к стойке.
1 Вытяните конец кабеля колонки и расположите его
между выступами.
2 Прикрепите колонку к стойке.
ШАГ
1
Установка фронтальных колонок
Прилагаемые стойки специально предназначены
для утановки фронтальных колонок Panasonic
SB-FS540. Используйте их только как указано в
данной инструкции.
2 Фронтальные
колонки
(с заглушкой)
2 Основания
2 Стойки
(с кабелем)
8 Винтов
Основание
Кабель
Стойка
Основание
Кабель
Тяните аккуратно.
Винт
Надежно затяните.
Сдвиньте кабель
колонки в паз.
Стойка
Основание
Винты
Надежно затяните.
Кабель
Выступы
Стойка
Колонка
Стойка
Заглушка
Снимите перед установкой
колонки и сохраните при
креплении колонок на стене
(
➜ стр. 8).
