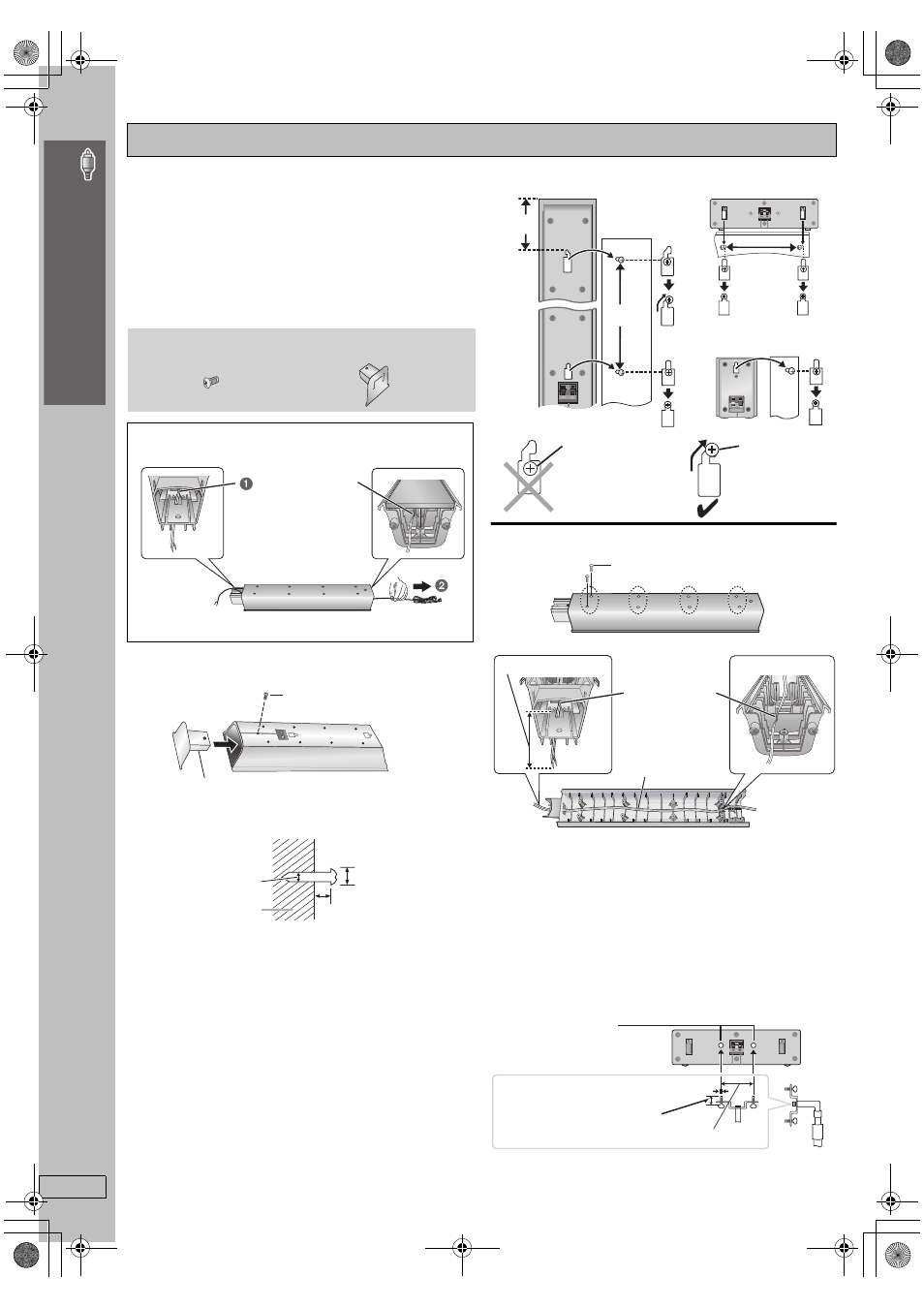

∫ Прикріплення до стіни
Колонки (крім сабвуфера) можна кріпити також до стіни.
≥ Стіна або колона, на які кріпляться колонки мають
витримувати понад 10 кг на кожен гвинт. При монтуванні
колонок на стіні зверніться за консультацією до
кваліфікованого будівельника. Неналежне прикріплення
колонок може призвести до пошкодження стіни або
колонок.
≥ При монтажі передніх колонок на стіні рекомендуємо
використовувати шнурок (не входить у комплект), щоб вони
не впали.
1 Прикріпіть заглушку до передньої колонки.
2 Закрутіть гвинт (не входить у комплект) у стіну.
3 Посадіть колонку на гвинт(и) з отвором(ами).
Прикріплення кабеля колонки до стояка
1
Відкрутіть усі вісім гвинтів зі стояка і зніміть сітку колонки.
2
Вставте кабель.
3
Прикріпіть сітку колонки гвинтами.
∫ Кріплення стояків колонои
(не входять у комплект)
(Крім передніх колонок)
Перед придбанням стояків упевніться, що вони відповідають
нижченаведеним вимогам.
Заміряйте діаметр та довжину гвинтів, а також відстань між
ними, як показано на малюнку.
≥ Стояки повинні витримувати вагу понад 10 кг.
≥ Стояки повинні бути стійкими навіть при кріпленні на них
колонок у найвищій позиції.
Варіанти встановлення колонок
Підготовка передніх колонок
1
Витягніть кабель колонки зі стояка.
2
Підключіть кабель (
➜ стoр. 7).
2 Заглушки
2 Гвинти
Витягніть кабель з
паза.
1
2
Гвинт
Міцно затягніть.
Заглушка
‰7,5 до 9,5 мм
5,0 до 7,0 мм
Стіна або колона
‰4,0 мм
При розташуванні
гвинта таким чином
колонка може впасти,
якщо її перемістити
вліво або вправо.
Перемістіть
колонку таким
чином, щоб гвинт
зайняв цю
позицію.
106 мм
200 мм
Центральна колонка
Колонка об’ємного
звучання
340 мм
Передні колонки
Наприклад
Гвинт
Втисніть кабель
колонки в паз.
Прибл. 15 см
Кабель
Стояк колонки
(не входить у комплект)
Товщина пластини плюс
7 мм до 10 мм
Наприклад: Центральна колонка
5 мм, крок різьби 0,8 мм
Металеві отвори
для гвинтів
Для кріплення до
стояків колонок
60 мм
