COMPONENT VIDEO OUT ≥ Використання терміналів COMPONENT VIDEO OUT
Термінали COMPONENT VIDEO OUT забезпечують чистіше
зображення, ніж термінал S-VIDEO OUT. Ці термінали можна
використовувати як для черезстрічкового, так і прогресивного
виходу. Підключення за допомогою цих терміналів виводить
окремо сигнали колірності (P
B /P R ) та сигнал яскравості (Y) для
досягнення високої точності відтворення кольорів.
≥ Опис терміналів компонентного відеовходу залежить від
телевізора або монітора (наприклад, Y/P B /P R , Y/B-Y/R-Y, Y/C B /C R ).
Підключайте до терміналів однакового кольору.
≥ При використанні даного підключення виберіть “Video/YPbPr”
або “S-Video/YPbPr” у меню QUICK SETUP ( ➜ стoр. 13). При
виборі “RGB/No Output” сигнал RGB виводиться з термінала
SCART (AV) , але у цьому випадку жоден сигнал не виводиться з
вихідних терміналів компонентного відео.
S-VIDEO OUT
≥ Використання терміналу S-VIDEO OUT
Термінал S-VIDEO OUT забезпечує отримання яскравішого
зображення у порівнянні з терміналом VIDEO OUT завдяки
розділенню хроматичних сигналів (C) та сигналів яскравості (Y).
(Хоча загальні результати залежать від якості телевізора.)
SCART
≥ Використання терміналу SCART (AV)
Для покращення якості зображення апарат дозволяє змінити вихід
відеосигналу термінала SCART (AV) із “Video” на “S-Video” або
“RGB” у залежності від типу підключеного телевізора. Виберіть
“S-Video/YPbPr” або “RGB/No Output” у меню QUICK SETUP
(
➜ стoр. 13).
Це аудіо підключення дасть змогу відтворювати аудіозаписи з
телевізора у системі домашнього театру. Див. “Використання
іншого обладнання” (
➜ стoр. 33).

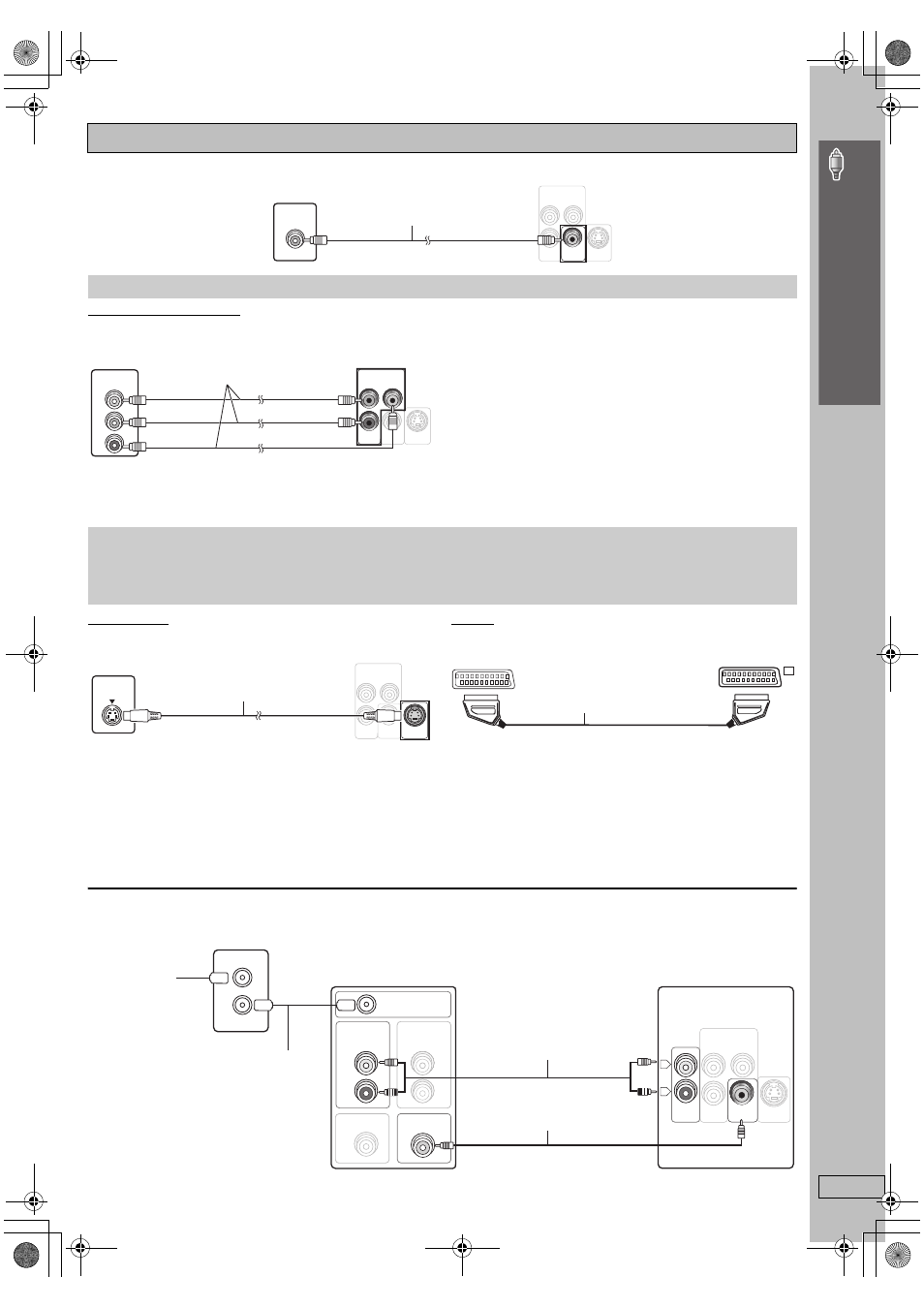

∫ Підключення скриньки кабельного телебачення або відеомагнітофона
Основне відеопідключення
Інші відео підключення для поліпшення якості зображення
VIDEO VIDEO
OUT OUT
S-VIDEO
OUT
P B
P R
Y
VIDEO IN
COMPONENT VIDEO OUT
Телевізор
(не входить у комплект)
Задня панель основного апарата
Відеокабель
(входить у комплект)
VIDEO
OUT
S-VIDEO
OUT
P B
P R
Y
COMPONENT
VIDEO IN
P R
P B
Y
COMPONENT VIDEO OUT
Телевізор
(не входить у
комплект)
Задня панель
основного апарата
Відеокабелі
(не входять у комплект)
Для перегляду відео з прогресивною розгорткою
≥ Підключіть телевізор, сумісний з прогресивним виходом.
≥ Виставте “Video Output Mode” на “480p” або “576p”, а тоді виконуйте вказівки на екрані меню (
➜ стoр. 23, Picture Menu).
≥ Телевізори Panasonic з вхідними терміналами 625 (576)/50i·50p, 525 (480)/60i·60p сумісні з прогресивною розгорткою. Якщо у вас
інша марка телевізора, порадьтеся з виробником.
VIDEO
OUT
S-VIDEO
OUT
P B
P R
Y S-VIDEO
IN
COMPONENT VIDEO OUT
Телевізор
(не входить у
комплект)
Кабель S-video
(не входить у комплект)
Задня панель
основного апарата
AV
AV
Телевізор
(не входить у комплект)
Кабель Scart
(не входить у комплект)
Задня панель
основного апарата
RF IN
RF OUT
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
AUX AUX VIDEO VIDEO
OUT OUT
S-VIDEO
OUT
P B
P R
Y
L
R
COMPONENT VIDEO OUT
Телевізор
(не входить у комплект)
Відеокабель
(входить у комплект)
Задня панель
основного апарата
Аудіокабель
(не входить у комплект)
≥ Замість цього підключення можна
використовувати кабельне
підключення scart (
➜ вгорі).
РЧ-кабель
(не входить у
комплект)
Скринька кабельного телебачення або відеомагнітофон
(не входять у комплект)
До скриньки
кабельного
телебачення
або телеантени
Ауді
о- та ві
део
п
ід
кл
ючен
ня
