П Р А К Т И Ч Е С К А Я И Н Ф О Р М А Ц И Я

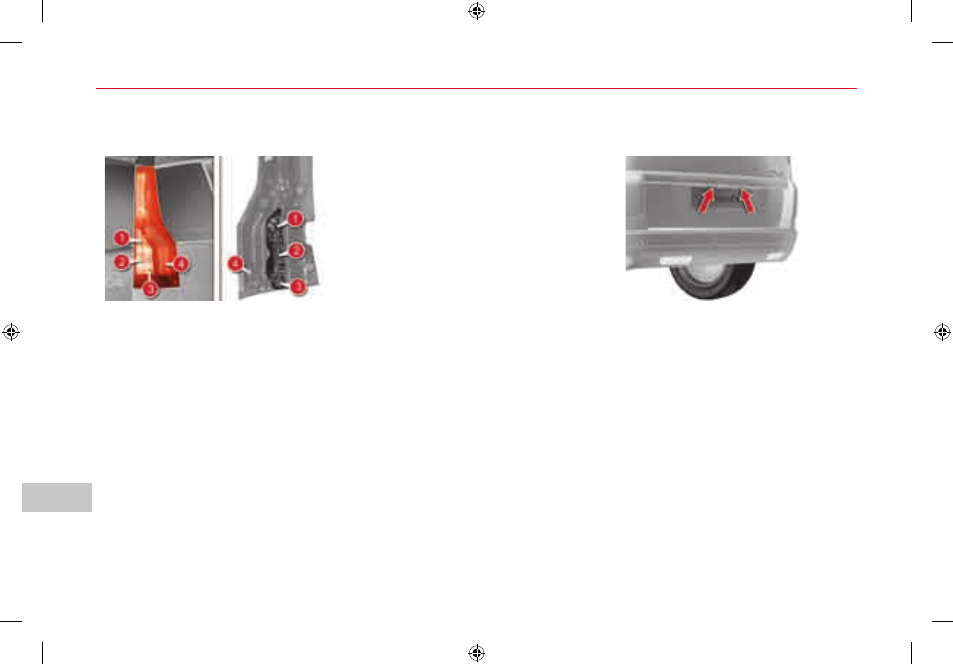

Задние фонари
(Grand C4 Picasso)
1. указатели поворота (PY21W)
2. стоп-сигналы (P21W)
3. Фонарь заднего хода (P21W)
4. Габаритные фонари (светодиоды)
За информацией по данному типу фо-
нарей обратитесь в сеть CITROËN.
Замена фонарей
F
Определите неисправную лампу.
F
При открытой крышке багажного
отделения отверните 3 болта, рас-
положенные в боковой части блока,
потяните назад фонарь и освободи-
те его.
F
Отключите электрический разъем,
связывающий оптический блок с ба-
гажником. Не отключайте светодиоды.
F
Снимите уплотнитель.
F
Снимите патрон.
F
Замените лампы.
Для извлечения лампы поверните ее
на четверть оборота.
Для установки лампы поверните ее
на четверть оборота в противопо-
ложном направлении.
F
Установите патрон.
F
Установите уплотнитель.
F
Подключите электрический разъем к
оптическому блоку.
F
Уложите электрический жгут в углуб-
ление в кузове.
F
Установите фонарь и затяните 3 болта.
Замена фонарей подсветки
номерного знака (W5W)
F
Вставьте тонкую отвертку в одно из
наружных отверстий рассеивателя.
F
Протолкните его наружу, чтобы снять
с фиксаторов.
F
Снимите рассеиватель.
F
Замените перегоревшую лампу.
