Инструкция по эксплуатации CITROEN GRAND C4 Picasso (2010)
Страница 193
XI
XI
XI
XI
191
П Р А К Т И Ч Е С К А Я И Н Ф О Р М А Ц И Я

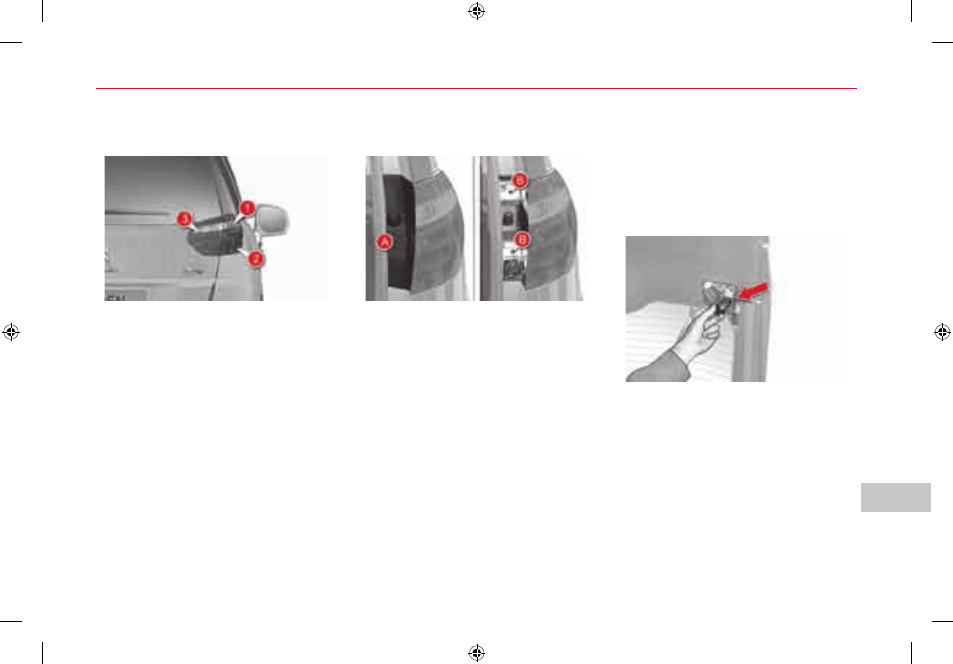

Задние фонари (C4 Picasso)
1. указатели поворота
(PY21W)
2. стоп-сигналы/габаритные огни
(P21/5 W)
3. Фонарь заднего хода (P21W)
F
Определите, какая лампа неисправна.
F
При открытом багажнике нажмите
на пластиковую заглушку
A, распо-
ложенную около блока, чтобы выта-
щить ее из гнезда.
F
Открутите два болта
B со стороны
блока, потяните и снимите фонарь.
F
Отключите электрический разъем,
связывающий оптический блок с ба-
гажником.
F
Снимите патрон.
F
Замените лампы.
Чтобы извлечь лампу, поверните ее
на четверть оборота.
Чтобы установить лампу, поверните
ее на четверть оборота в противопо-
ложном направлении.
F
Замените патрон. Подключите электри-
ческий разъем к оптическому блоку.
F
Подключите электрический разъем к
оптическому блоку.
Замена фонарей на кузове
F
Определите, какая лампа неисправна.
F
При открытом багажника снимите
пластиковую заглушку, расположен-
ную на двери багажного отделения.
F
Выньте патрон из гнезда.
F
Замените лампу.
Чтобы извлечь лампу, поверните ее
на четверть оборота.
Чтобы установить лампу, поверните
ее на четверть оборота в противопо-
ложном направлении.
F
Вставьте патрон.
F
Установите пластиковую заглушку.
Замена фонарей на двери багажного
отделения
F
Установите фонарь и закрутите два
болта.
F
Установите на место пластиковую
заглушку.
