Погружные устройства AVR…
G-6
WILO EMU 3.0
Монтаж погружного
устройства AVRD и
AVRZD
Буква «D» в обозначении погружного устройства указывает на наличие распорки. В ээтом
случае оба погружных устройства AVR и AVRZ имеют две или, соответственно, одну
распорку. Таким образом погружные устройства могут быть также установлены сбоку.
Тип
AV…
Анкерная
стяжка (2)
Винт с
шестигранной
головкой (3)
Шайба (4)
Шайба (5)
RD, RZD
M12
M12
A12
B13
Табл G-6: Сведения о резьбах в AVRD и AVRZD
1
Направляющая труба
5
Шайба
2
Анкерная стяжка
6
Цапфа
3
Винт с шестигранной головкой
7
Распорка
4
Шайба
8
Отверстия
Табл G-7: Легенда

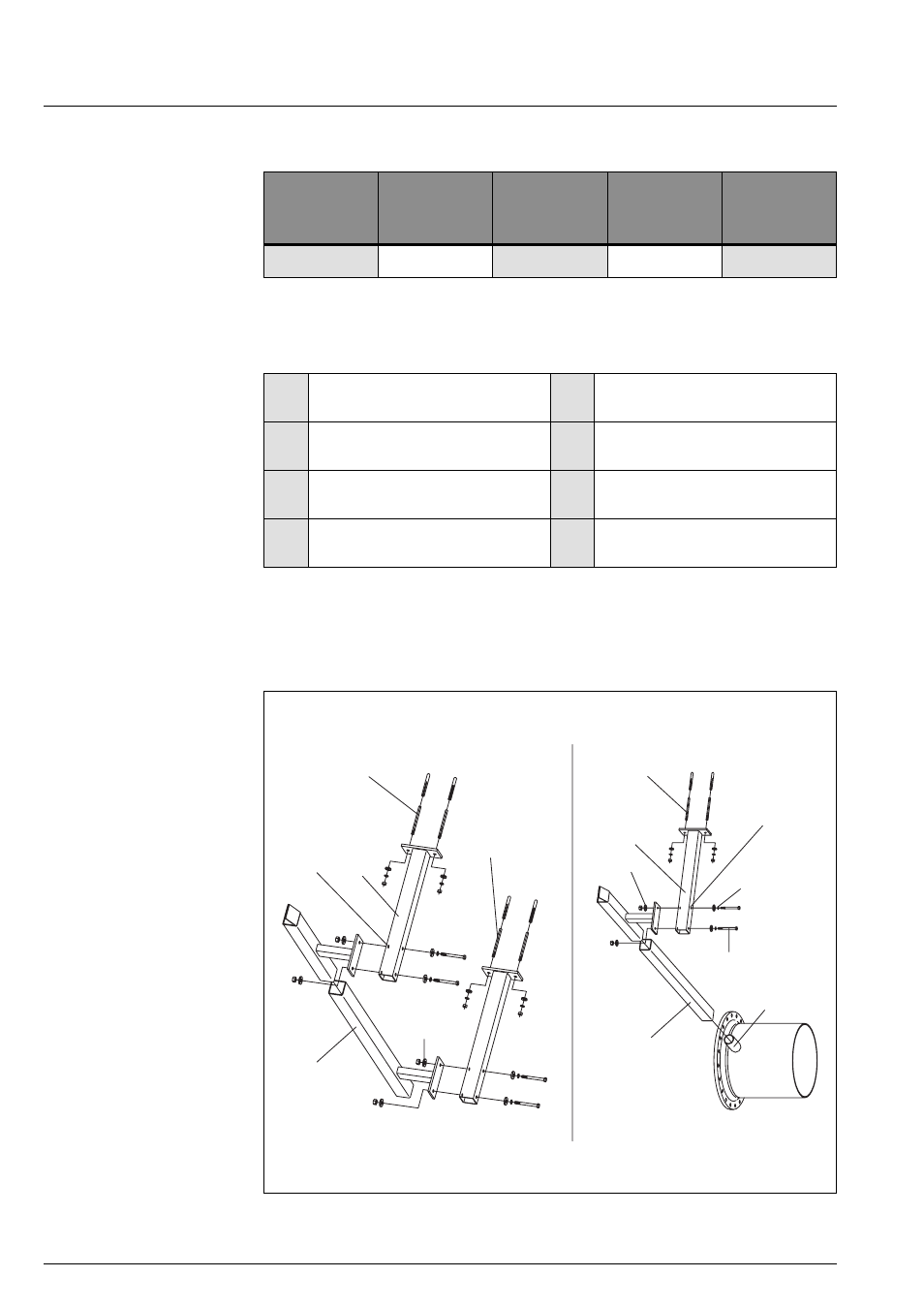

Рис. G-5:
Погружное устройство AVRD и AVRZD
2
7
8
1
5
2
1
6
3
4
8
5
7
2
