Погружные устройства AVR…
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\avr.fm
G-5
Монтаж направляющей
трубы
1
Цапфу (6) установить на монтажную трубу.
2
Направляющую трубу (1) закрепить на подъемном устройстве и опустить над
прижимной или монтажной трубой. Направляющая труба (1) должна скользить
по цапфе.
Направляющая труба (1) должна быть установлена по центру и вертикально над
монтажной трубой. Расстояние «А» согласно чертежу должно быть выдержано точно,
при необходимости, внести изменения в строительную конструкцию.
3
Отметить положение цапфы (6), снять направляющую трубу и приварить цапфу (6)
к монтажной трубе.
4
Направляющую трубу (1) опустить через цапфу (6) до монтажной трубы. Разметить
отверстия и снять направляющую трубу (1).
Анкерные стяжки (2) установить согласно «Монтажная схема - Стяжные анкеры» и
дать затвердеть.
Соблюдайте требуемые расстояния между сверлениями под
анкерные стяжки!
5
Направляющую трубу (1) установить на цапфу (6) и анкерные тяги и закрепить
шайбами, пружинящими кольцами и гайками. Гайки должны иметь высокопрочные
контровочные средства (например, Loctite 2701).

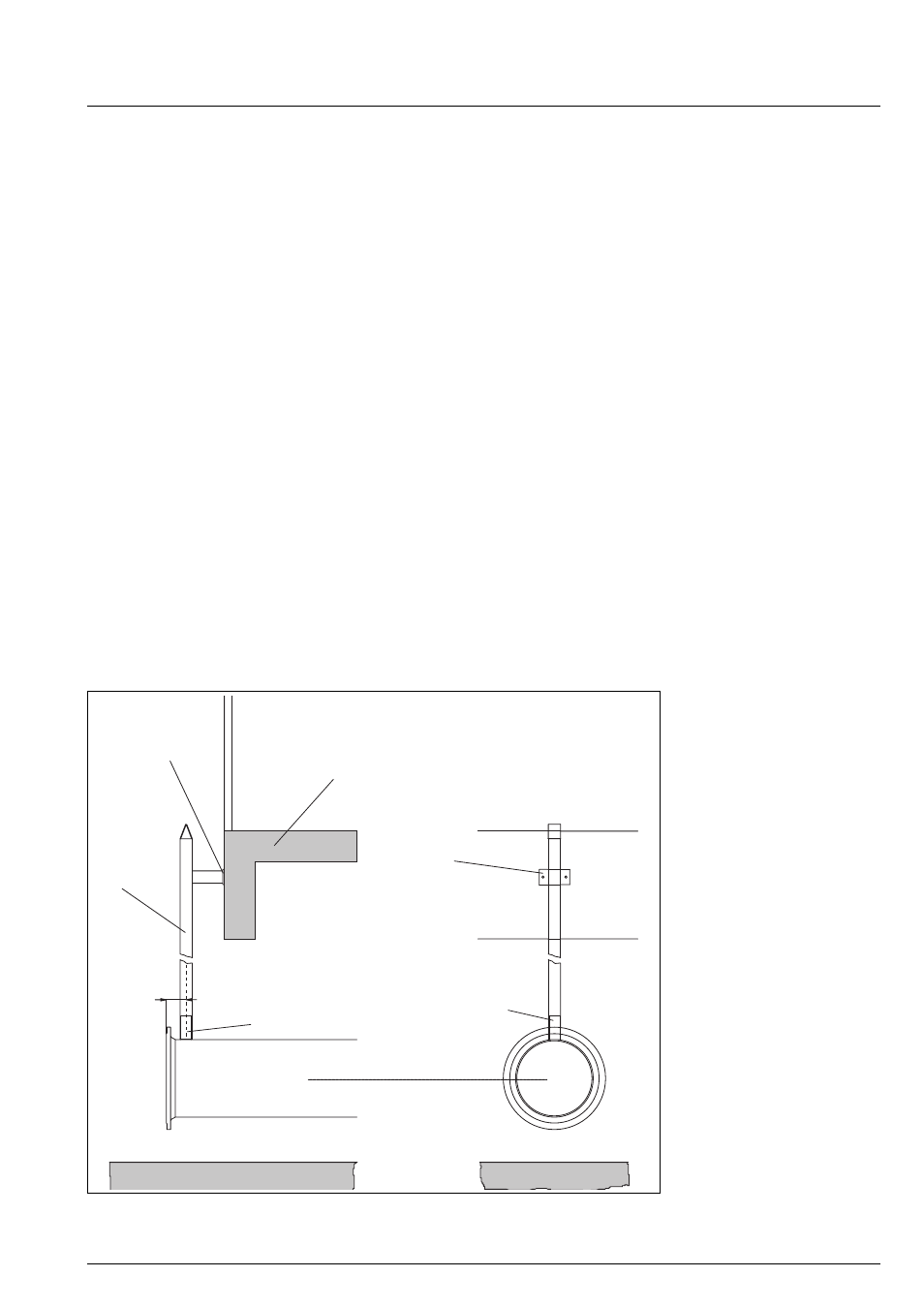

Рис. G-4:
Монтаж погружного устройства AVRZ
6
6
1
2
2
A
Элемент сооружения
Монтажная труба
