Погружные устройства AVR…
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\avr.fm
G-3
Монтаж направляющей
трубы
1
Направляющую трубу (1) закрепить на подъемном устройстве и опустить над
прижимной или монтажной трубой. Расстояние между направляющей трубой (1)
и монтажной трубой должно составлять от 10 мм до 20 мм.
2
Направляющая труба (1) должна быть установлена по центру и вертикально над
монтажной трубой. Расстояние «А» согласно чертежу должно быть выдержано точно,
при необходимости, внести изменения в строительную конструкцию.
3
Разметить отверстия и снять направляющую трубу (1).
4
Анкерные стяжки (2) установить согласно «Монтажная схема - Стяжные анкеры» и
дать затвердеть.
Соблюдайте требуемые расстояния между сверлениями под
анкерные стяжки!
5
Направляющую трубу (1) установить на анкерную тягу, закрепить шайбой,
пружинящим кольцом и гайкой. Гайки должны иметь высокопрочные контровочные
средства (например, Loctite 2701).

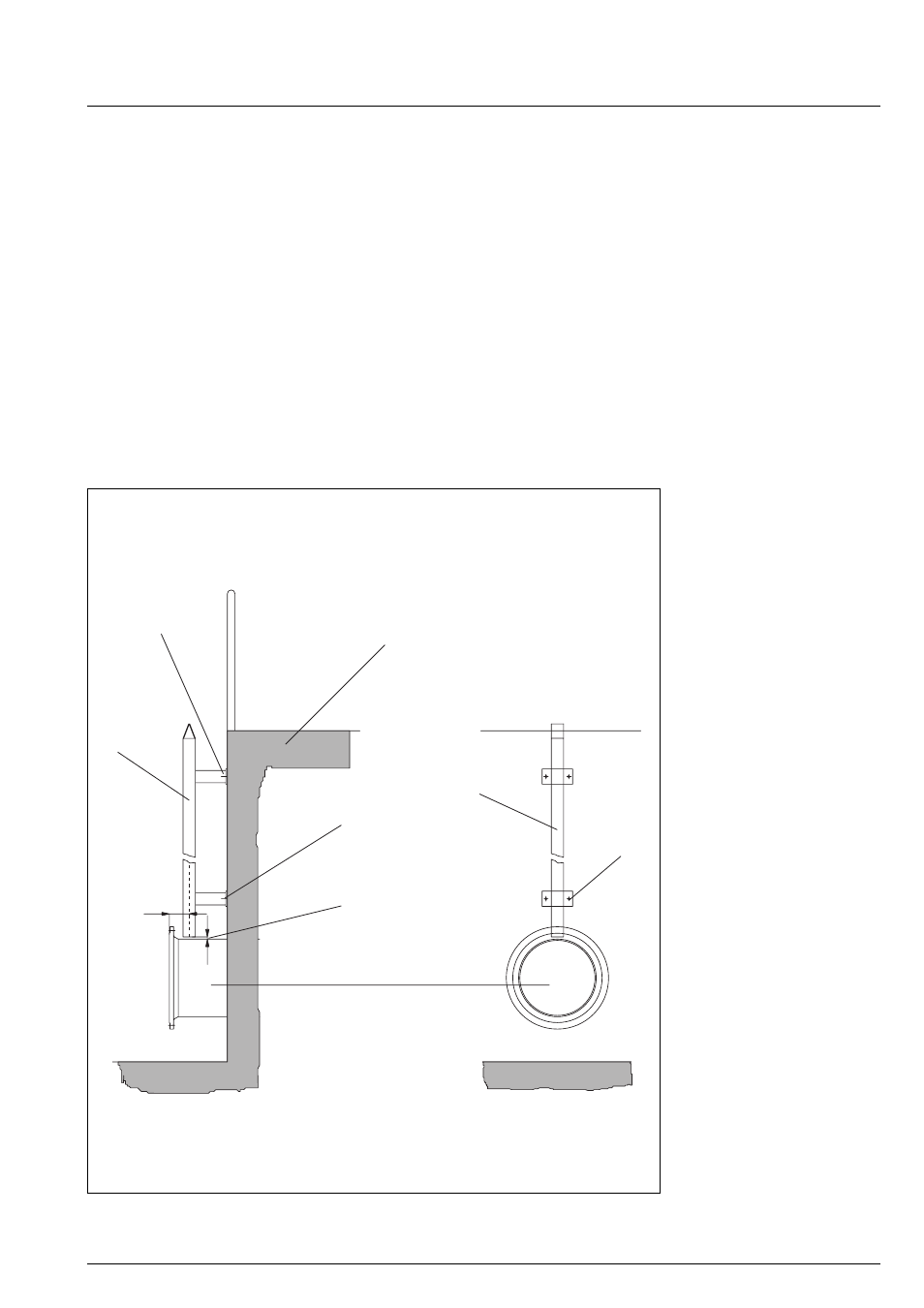

Рис. G-2:
Монтаж погружного устройства AVR
1
2
2
1
2
Элемент сооружения
10 – 20 мм
Монтажная труба
